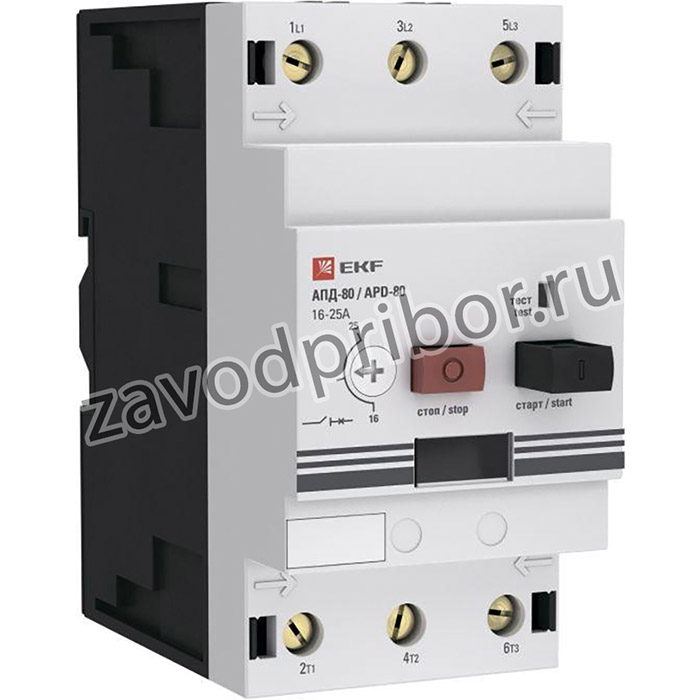

Продукция EKF\06 Контакторы, пускатели, реле и аксессуары к ним до 1000А\06.05 Выключатели пуска двигателя АПД-32, АПД-80 EKF PROxima\06.05.02 АПД-80
НазначениеАвтоматические выключатели пуска двигателя серии АПД-32 и АД-80 с термомагнитным расцепителем специально предназначены для коммутаций цепей переменного тока напряжением до 690 В частотой 50/60 Гц, а также для управления и защиты трехфазных асинхронных двигателей от перегрузки, обрыва фазы, короткого замыкания.
Преимущества 1. Высокая надежность и точность срабатывания.
2. Широкий ассортиментный ряд номинальных токов от 0.1 до 80 А.
3. Регулируемая уставка по току.
4. Наличие дополнительных устройств.
5. Удобны в установке и эксплуатации.
6. Гарантийные обязательства составляют 5 лет. Характеристики
| Параметры | Значения | |
| Наименование | АПД-32 | АПД-80 |
| Номинальное рабочее напряжение, Ue, В | 380-660 | |
| Номинальное напряжение изоляции, Ui, В | 690 | |
| Номинальное импульсное напряжение, Uimp, кB | 6 | |
| Частота, Гц | 50/60 | |
| Номер серии | 32 | 80 |
| Диапазон уставок тепловых расцепителей Ir, А | от 0.16 до 32 | от 16 до 80 |
| Кратность уставки срабатывания при коротком замыкании | 13 Ir | |
| Категория применения | АС-3 | |
| Коммутационная износостойкость, циклов ВО | 2000 | |
| Механическая износостойкость, циклов ВО | 10000 | |
| Максимальная частота коммутаций, цикл/час | 25 | |
| Рассеяние мощности по каждому полюсу, Вт | 2.5 | |
| Степень защиты | IP 20 | |
| Способ монтажа | Рейка DIN (стандарт) 35 мм | |
| Сечение присоединяемых кабелей, не более, кв.мм. | 35 | |
| Класс расцепления по тепловой защите, А | 10 | |
| Соответствие ГОСТ/МЭК/ТУ | ГОСТ Р50030.2-99 (МЭК 60947-2-98), ТУ 3426-005-70039908-2007 | |
Отключающие способности выключателей
Токовременные характеристики отключения
Габаритные и установочные размеры
Типовые схемы подключения
Особенности эксплуатации и монтажа
Дополнительные устройства для АПД-32. К автоматам пуска двигателя АПД-32 предлагаются следующие дополнительные устройства в различных модификациях:
– дополнительный контакт ДК;
– аварийный контакт АК;
– блок-контакт БК;
– расцепитель минимального напряжения РМН;
– расцепитель независимый РН. Типовая комплектация 1. Автоматический выключатель пуска двигателя серии АПД-32 (АПД-80).
2. Паспорт.
