СШР36У15ЭШ5 розетка

Артикул: СШР36У15ЭШ5 розетка

3 360 ₽/шт

Варианты цен

3 360 ₽/шт

Нашли дешевле?

Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽

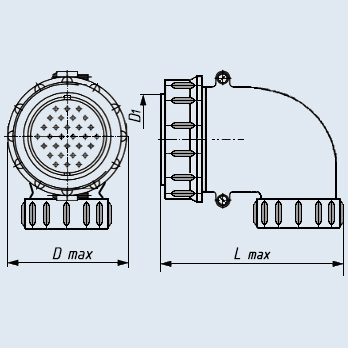

СШР36У15ЭШ5 розетка кабельная с угловым патрубком и гайкой для экранированного кабеля
Соединитель СШР36У15ЭШ5 цилиндрический низкочастотный негерметичный для объемного монтажа с резьбовой фиксацией сочлененного положения.
Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Используется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
Соединители СШР изготавливают одного типа, 8 типономиналов, 48 типоконструкций.
Соединители состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как блочными (приборными), так и кабельными.
Блочная часть соединителей изготавливается без патрубков, кабельная часть с прямым или угловым патрубком.
Сочленение соединителей резьбовое, поляризация корпусов одношпоночная.
Предназначены для внутреннего монтажа экранированным кабелем.
Покрытие контактов - серебро.
Подсоединение проводов к хвостовикам контактов - методом пайки.
Вилки и розетки взаимосочленяемы с розетками (вилками) СШР и СШРГ, выпускаемыми по ГЕ0.364.107ТУ и ГЕ0.364.108ТУ соответственно.
Соединители СШР изготавливаются для внутреннего монтажа в исполнении УХЛ.

Категория качества: «ОТК», «ВП», «ОСМ».
Технические условия:
- приемка «1» АШДК.434410.079ТУ;
- приемка «5» АСЛР.434410.019ТУ;
- приемка «7» АСЛР.434410.019ТУ, П0.070.052.

Гарантийный срок хранения соединителей СШР - 25 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегченном режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
СШР36У15ЭШ5 розетка
СШР - тип соединителя;
36 - условный размер корпуса;
У - конструктивное исполнение: для приборной части: П - без патрубка; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
15 - количество контактов;
Э - вид гайки патрубка: Э - для экранированного кабеля;
Ш - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш - розетка, Г - вилка;
5 - обозначение сочетания контактов (условное число).

Примечание:
1. В конструктивном исполнении блочной части без патрубка гайка для экранированного кабеля отсутствует.

Основные технические характеристики соединителей СШР:

Общие характеристики соединителей СШР:
Тип соединителя:	специальный, негерметичный
Климатическое исполнение:	УХЛ
Условный размер корпуса:	20, 28, 32, 36, 48, 55, 60
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный), кабельный
Исполнение монтажной части:	без патрубка, с прямым патрубком, с угловым патрубком
Вид гайки патрубка:	для экранированного кабеля
Вид сочленения:	резьбовое
Поляризация корпуса:	одношпоночная
Покрытие контактов:	серебро
Способ монтажа:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей СШР:
Общее количество контактов:	2, 3, 4, 7, 10, 15, 20, 26, 30, 45, 50
Максимальный ток на одиночный контакт, А:	10....35
Максимальная токовая нагрузка на соединитель, А:	50....540
Сопротивление контактов, не более, МОм:	1,0
Максимальное рабочее напряжение, В:	850
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	5....2000
Синусоидальная вибрация, ускорение, м/с² (g):	300 (30)
Механический удар, одиночного действия с ускорением, м/с² (g):	5000 (500)
Механический удар, многократного действия с ускорением, м/с² (g):	350 (35)
Атмосферное пониженное давление, Па (мм рт.ст.) :	1,3·10^-4 (10^-6)
Рабочая температура окружающей среды, °C:	от -60 до +85
Смена температур с учетом температуры перегрева контактов, °C:	от -60 до +115
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	25
