Артикул:
СНЦ23-24/30В-6-В
СНЦ23-24/30В-6-В

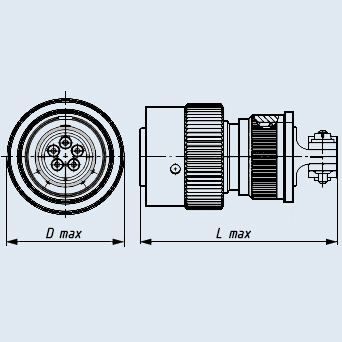

Соединители СНЦ23-24/30В-6-В цилиндрические низкочастотные малогабаритные для внутреннего монтажа байонетным сочленением.
Предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 700 В.
Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.
Соединители состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как приборными, так и кабельными.
Кабельная и приборная часть соединителя СНЦ23 может изготавливается без кожуха, с прямым или угловым кожухом, или с обоймой под термоусаживаемые трубки.
Приборные части соединителей могут изготавливаться с контактами для печатного монтажа.
Розетки СНЦ23 взаимосочленяемы с вилками СНЦ27, СНЦ28, СНЦ29 по бР0.364.038ТУ и вилками ОНЦ-БГ-1 по КДПА.430421.01ЗТУ.
Вилки и розетки имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе.
Сочленение соединителей - байонетное.
Покрытие контактов - золото.
Соединители СНЦ23 изготавливаются для внутреннего монтажа во всеклиматическом исполнении [В] по ГОСТ В 20.39.404-81.
Категория качества: «ОТК», «ВП», «ОСМ».
Технические условия:
- приёмка «1» НКЦС.434410.112ТУ;
- приёмка «5» ГЕ0.364.241ТУ;
- приёмка «7» ГЕ0.364.241ТУ, П0.070.052.
Гарантийный срок хранения соединителей СНЦ23 - не менее 25 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
СНЦ23-24/30В-6-В
СНЦ23 - тип соединителя;
24 - количество контактов;
30 - условный размер корпуса;
В - вид корпуса: В - вилка, Р-розетка;
6 - конструктивное исполнение:
- 1 - приборная часть без кожуха,
- 2 - приборная часть с прямым кожухом,
- 4 - приборная часть с угловым кожухом,
- 6 - кабельная часть с прямым кожухом,
- 8 - кабельная часть с угловым кожухом,
- 11 - кабельная часть без кожуха,
- 12 - приборная часть с обоймой под термоусаживаемые трубки,
- 13 - кабельная часть с обоймой под термоусаживаемые трубки;
А - угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется);
В - всеклиматическое исполнение.
Соединители СНЦ23-24/30В-6-В цилиндрические низкочастотные малогабаритные для внутреннего монтажа байонетным сочленением.
Предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 700 В.
Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.
Соединители состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как приборными, так и кабельными.
Кабельная и приборная часть соединителя СНЦ23 может изготавливается без кожуха, с прямым или угловым кожухом, или с обоймой под термоусаживаемые трубки.
Приборные части соединителей могут изготавливаться с контактами для печатного монтажа.
Розетки СНЦ23 взаимосочленяемы с вилками СНЦ27, СНЦ28, СНЦ29 по бР0.364.038ТУ и вилками ОНЦ-БГ-1 по КДПА.430421.01ЗТУ.
Вилки и розетки имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе.
Сочленение соединителей - байонетное.
Покрытие контактов - золото.
Соединители СНЦ23 изготавливаются для внутреннего монтажа во всеклиматическом исполнении [В] по ГОСТ В 20.39.404-81.
Категория качества: «ОТК», «ВП», «ОСМ».
Технические условия:
- приёмка «1» НКЦС.434410.112ТУ;
- приёмка «5» ГЕ0.364.241ТУ;
- приёмка «7» ГЕ0.364.241ТУ, П0.070.052.
Гарантийный срок хранения соединителей СНЦ23 - не менее 25 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
СНЦ23-24/30В-6-В
СНЦ23 - тип соединителя;
24 - количество контактов;
30 - условный размер корпуса;
В - вид корпуса: В - вилка, Р-розетка;
6 - конструктивное исполнение:
- 1 - приборная часть без кожуха,
- 2 - приборная часть с прямым кожухом,
- 4 - приборная часть с угловым кожухом,
- 6 - кабельная часть с прямым кожухом,
- 8 - кабельная часть с угловым кожухом,
- 11 - кабельная часть без кожуха,
- 12 - приборная часть с обоймой под термоусаживаемые трубки,
- 13 - кабельная часть с обоймой под термоусаживаемые трубки;
А - угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется);
В - всеклиматическое исполнение.
Основные технические характеристики соединителей СНЦ23:
| Общие характеристики соединителей СНЦ23: | |
|---|---|
| Тип соединителя: | цилиндрический, низкочастотный, малогабаритный, негерметичный |
| Климатическое исполнение: | всеклиматическое по ГОСТ В 20.39.404-81 |
| Условный размер корпуса: | 14, 18, 22, 24, 27, 30, 33, 36, 39 |
| Состав соединителя: | вилка, розетка |
| Вид корпуса: | блочный (приборный), кабельный |
| Исполнение монтажной части: | без кожуха, с прямым кожухом, с угловым кожухом, с обоймой под термоусаживающуюся трубку |
| Вид сочленения: | байонетный |
| Поляризация корпуса: | многошпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе |
| Покрытие контактов: | золото |
| Способ монтажа: | объемный, обжимкой |
| Технические параметры соединителей СНЦ23: | |
| Общее количество контактов: | 3, 4, 7, 10, 19, 24, 28, 32, 41, 43, 45, 55, 61 |
|
Сопротивление контактов, не более, МОм: - диаметр контакта, 1,0 мм - диаметр контакта, 1,5 мм - диаметр контакта, 2,0 мм |
4,0 2,5 1,6 |
|
Максимальный ток на одиночный контакт, А: - диаметр контакта, 1,0 мм - диаметр контакта, 1,5 мм - диаметр контакта, 2,0 мм |
11 20 35 |
| Максимальное рабочее напряжение, В: | 700 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 5000 |
| Синусоидальная вибрация, диапазон частот, Гц: | 1....5000 |
| Синусоидальная вибрация, ускорение, м/с2 (g): | 400 (40) |
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 5000 (500) |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 1500 (150) |
| Линейное ускорение, м/с2 (g): | 2000 (200) |
| Атмосферное пониженное давление, Па (мм рт.ст.): | 1,33·10-10 (10-12) |
| Повышенная относительная влажность воздуха при температуре +35 °С: | 100% |
| Рабочая температура окружающей среды, °C: | от -60 до +200 |
| Минимальная наработка, часов: | 1000 |
| Количество сочленений-расчленений: | 500 |
| Срок сохраняемости, лет: | 25 |
