Артикул:
РРС3-50А-1-2-В
РРС3-50А-1-2-В
Соединители РРС3-50А-1-2-В субминиатюрные цилиндрические низкочастотные для внутреннего монтажа резьбовым сочленением.
Предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов при напряжении до 200 В (амплитудное значение) и силе тока до 2 А.
Используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.
Соединители состоят из герметичной приборной вилки РРС3 и негерметичной кабельной розетки РРС3 или негерметичного перехода РРС6 и 2-х кабельных розеток РРС3.
Ответными частями вилок РРС3 (4-х и 7-ми контактных) являются розетки РСТВ, РСАТВ, выпускаемые по техническим условиям АВ0.364.047ТУ.

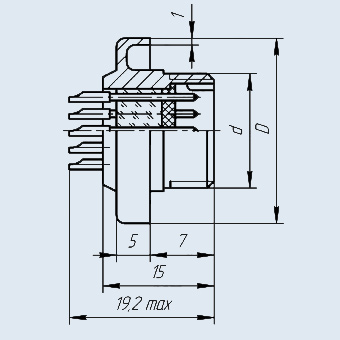

Вилки рассчитаны на крепление к панели прибора сваркой, розетки предназначены для монтажа на кабеле.
Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от перепутывания при сочленении одинаковых диаметров.
Кабельные розетки изготавливаются без кожуха, с прямым или угловым кожухом, приборные вилки - без кожуха.
Покрытие контактов: штырей - никель или золото, гнезд - золото.
Присоединение проводов к хвостовикам контактов - методом пайки.
Соединители РРС3 изготавливаются для внутреннего монтажа во всеклиматическом исполнении [В].
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- приёмка «1» НКЦС.434410.104ТУ;
- приёмка «5» ГЕ0.364.215ТУ;
- приёмка «9» ГЕ0.364.215ТУ, бР0.364.045ТУ.
Гарантийный срок хранения соединителей РРС3-50А-1-2-В - 25 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
РРС3-50А-1-2-В
РРС - тип соединителя;
3 - порядковый номер разработки;
50 - количество контактов;
А - Покрытие контактов: А - золото, В - серебро, никель - буква в обозначении отсутствует;
1 - Конструктивное исполнение:
- 1 - вилка приборная без кожуха;
- 0 - розетка кабельная без кожуха;
- 7 - розетка кабельная с прямым кожухом;
- 9 - розетка кабельная с угловым кожухом;
- П - переход;
2 - Многопозиционная поляризация изолятора в корпусе: 1...12;
В - всеклиматическое исполнение;
Э - токопроводные корпусные детали (для соединителей РРСЗ-Э).
Соединители РРС3-50А-1-2-В субминиатюрные цилиндрические низкочастотные для внутреннего монтажа резьбовым сочленением.
Предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов при напряжении до 200 В (амплитудное значение) и силе тока до 2 А.
Используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.
Соединители состоят из герметичной приборной вилки РРС3 и негерметичной кабельной розетки РРС3 или негерметичного перехода РРС6 и 2-х кабельных розеток РРС3.
Ответными частями вилок РРС3 (4-х и 7-ми контактных) являются розетки РСТВ, РСАТВ, выпускаемые по техническим условиям АВ0.364.047ТУ.
Вилки рассчитаны на крепление к панели прибора сваркой, розетки предназначены для монтажа на кабеле.
Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от перепутывания при сочленении одинаковых диаметров.
Кабельные розетки изготавливаются без кожуха, с прямым или угловым кожухом, приборные вилки - без кожуха.
Покрытие контактов: штырей - никель или золото, гнезд - золото.
Присоединение проводов к хвостовикам контактов - методом пайки.
Соединители РРС3 изготавливаются для внутреннего монтажа во всеклиматическом исполнении [В].
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- приёмка «1» НКЦС.434410.104ТУ;
- приёмка «5» ГЕ0.364.215ТУ;
- приёмка «9» ГЕ0.364.215ТУ, бР0.364.045ТУ.
Гарантийный срок хранения соединителей РРС3-50А-1-2-В - 25 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
РРС3-50А-1-2-В
РРС - тип соединителя;
3 - порядковый номер разработки;
50 - количество контактов;
А - Покрытие контактов: А - золото, В - серебро, никель - буква в обозначении отсутствует;
1 - Конструктивное исполнение:
- 1 - вилка приборная без кожуха;
- 0 - розетка кабельная без кожуха;
- 7 - розетка кабельная с прямым кожухом;
- 9 - розетка кабельная с угловым кожухом;
- П - переход;
2 - Многопозиционная поляризация изолятора в корпусе: 1...12;
В - всеклиматическое исполнение;
Э - токопроводные корпусные детали (для соединителей РРСЗ-Э).
Основные технические характеристики соединителей РРС3:
| Общие характеристики соединителей РРС3: | |
|---|---|
| Тип соединителя: | цилиндрический, низкочастотный |
| Климатическое исполнение: | всеклиматическое |
| Условный размер корпуса: | 10, 12, 14, 18, 22, 24, 27 |
| Состав соединителя: | вилка - герметичная, розетка - негерметичная |
| Вид корпуса: | блочный (приборный), кабельный |
| Исполнение монтажной части: | без кожуха, с прямым кожухом, с угловым кожухом |
| Вид сочленения: | резьбовое |
| Поляризация корпуса: | одношпоночная поляризация и многопозиционная установка изоляторов |
| Покрытие контактов: | штырей - никель, гнезд - золото |
| Способ монтажа проводов: | пайкой |
| Технические параметры соединителей РРС3: | |
| Общее количество контактов: | 4, 7, 10, 19, 32, 50 |
| Сопротивление контактов, не более, МОм: | 30 |
| Максимальный токовая нагрузка на одиночный контакт, А: | 2 |
| Суммарный токовая нагрузка на соединитель, А: | 6....35 |
| Максимальное рабочее напряжение, В: | 200 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 5000 |
| Синусоидальная вибрация, диапазон частот, Гц: | 1....5000 |
| Синусоидальная вибрация, ускорение, м/с2 (g): | 600 (60) |
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 10000 (1000) |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 1500 (150) |
| Атмосферное пониженное давление, Па (мм рт.ст.): | 1,3·10-10 (10-12) |
| Рабочая температура окружающей среды, °C: | от -60 до +100 |
| Минимальная наработка, часов: | 1000 |
| Количество сочленений-расчленений: | 250 |
| Срок сохраняемости, лет: | 25 |
