Артикул:
ОНЦ-РГ-09-32/33-Р1

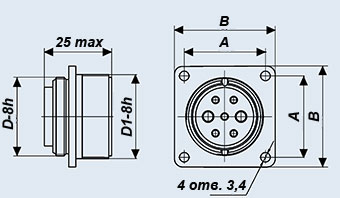

ОНЦ-РГ-09-32/33-Р1 розетка кабельная без кожуха (патрубка)
Соединитель ОНЦ-РГ-09-32/33-Р1 малогабаритный цилиндрический низкочастотный с резьбовой фиксацией сочлененного положения.
Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 500 В.
Используется для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общего назначения.
Соединители ОНЦ-РГ-09 состоят из двух негерметичных частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.
Блочная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) при этом меняется вид концевой гайки патрубка.
Подсоединение проводов к хвостовикам контактов методом пайки.
Покрытие контактов - никель.
Часть соединителей ОНЦ-РГ-09 имеет общую схему расположения контактов с соединителями 2РМТ, другая часть с соединителями 2РМДТ.
Соединители изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ.
Категория качества: «ОТК».
Технические условия:
- приёмка «1» бР0.364.082ТУ.
Гарантийный срок хранения соединителей ОНЦ-РГ-09 - 6 лет со дня изготовления.
Гарантийная наработка:
- 10000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
ОНЦ-РГ-09-32/33-Р1
ОНЦ-РГ-09 - тип соединителя;
32 - количество контактов;
33 - условный размер корпуса;
Р - часть соединителя: В - вилка, Р-розетка;
Конструктивное исполнение:
1 - приборная часть без кожуха (патрубка);
2 - приборная часть неэкранированная с прямым кожухом (патрубком);
3 - приборная часть экранированная с прямым кожухом (патрубком);
7 - пластмассовое исполнение;
11 - кабельная часть без кожуха (патрубка);
12 - кабельная часть неэкранированная с прямым кожухом (патрубком);
13 - кабельная часть экранированная с прямым кожухом (патрубком);
14 - кабельная часть неэкранированная с угловым кожухом (патрубком);
15 - кабельная часть экранированная с угловым кожухом (патрубком);
17 - пластмассовое исполнение.
Соединитель ОНЦ-РГ-09-32/33-Р1 малогабаритный цилиндрический низкочастотный с резьбовой фиксацией сочлененного положения.
Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 500 В.
Используется для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общего назначения.
Соединители ОНЦ-РГ-09 состоят из двух негерметичных частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.
Блочная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) при этом меняется вид концевой гайки патрубка.
Подсоединение проводов к хвостовикам контактов методом пайки.
Покрытие контактов - никель.
Часть соединителей ОНЦ-РГ-09 имеет общую схему расположения контактов с соединителями 2РМТ, другая часть с соединителями 2РМДТ.
Соединители изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ.
Категория качества: «ОТК».
Технические условия:
- приёмка «1» бР0.364.082ТУ.
Гарантийный срок хранения соединителей ОНЦ-РГ-09 - 6 лет со дня изготовления.
Гарантийная наработка:
- 10000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
ОНЦ-РГ-09-32/33-Р1
ОНЦ-РГ-09 - тип соединителя;
32 - количество контактов;
33 - условный размер корпуса;
Р - часть соединителя: В - вилка, Р-розетка;
Конструктивное исполнение:
1 - приборная часть без кожуха (патрубка);
2 - приборная часть неэкранированная с прямым кожухом (патрубком);
3 - приборная часть экранированная с прямым кожухом (патрубком);
7 - пластмассовое исполнение;
11 - кабельная часть без кожуха (патрубка);
12 - кабельная часть неэкранированная с прямым кожухом (патрубком);
13 - кабельная часть экранированная с прямым кожухом (патрубком);
14 - кабельная часть неэкранированная с угловым кожухом (патрубком);
15 - кабельная часть экранированная с угловым кожухом (патрубком);
17 - пластмассовое исполнение.
Основные технические характеристики соединителей ОНЦ-РГ-09:
| Общие характеристики соединителей ОНЦ-РГ-09: | |
|---|---|
| Тип соединителя: | цилиндрический, низкочастотный, малогабаритный, негерметичный |
| Климатическое исполнение: | УХЛ |
| Условный размер корпуса: | 14, 18, 22, 24, 27, 30, 33, 39, 42 |
| Состав соединителя: | вилка, розетка |
| Вид корпуса: | блочный (приборный), кабельный |
| Исполнение монтажной части: | без кожуха, с прямым кожухом, с угловым кожухом |
| Вид сочленения: | резьбовой |
| Поляризация корпуса: | одношпоночная |
| Покрытие контактов: | никель |
| Способ монтажа: | объемный, пайкой |
| Монтаж: | внутренний |
| Технические параметры соединителей ОНЦ-РГ-09: | |
| Общее количество контактов: | 4, 7, 10, 19, 24, 32, 45, 50 |
|
Сопротивление контактов, не более, МОм: - диаметр контакта 1,0 мм - диаметр контакта 1,5 мм |
50 30 |
| Максимальный токовая нагрузка на одиночный контакт, А: | 5....10 |
| Максимальное рабочее напряжение, В: | 500 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 5000 |
| Синусоидальная вибрация, диапазон частот, Гц: | 1....5000 |
| Синусоидальная вибрация, ускорение, м/с2 (g): | 100 (10) |
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 1500 (150) |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 400 (40) |
| Атмосферное пониженное давление, Па (мм рт.ст.): | 5,3·10-4 (400) |
| Рабочая температура окружающей среды, °C: | от -60 до +70 |
| Минимальная наработка, часов: | 10000 |
| Количество сочленений-расчленений: | 500 |
| Срок сохраняемости, лет: | 6 |
