Артикул:
2РТТ55БПЭ23Г31В

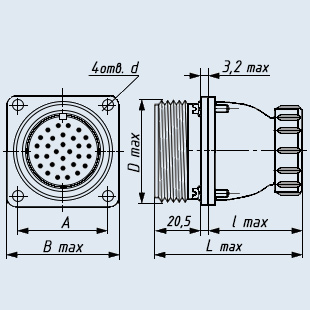

2РТТ55БПЭ23Г31В розетка блочная с прямым патрубком и гайкой для монтажа экранированным кабелем
Соединитель 2РТТ55БПЭ23Г31В низкочастотный цилиндрический теплостойкий тропикоустойчивый с резьбовой фиксацией сочленённого положения.
Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Соединители 2РТТ изготавливают одного типа, 42 типономиналов, всего - 604 типоконструкции.
Используется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в различных видах электро- и радиоаппаратуры.
Соединители 2РТТ состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как приборными, так и кабельными.
Приборная часть соединителей изготавливается без патрубков, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком.
Поставляются с резиновыми кожухами, втулками и шайбами или без них.
Соединители с резиновыми кожухами, втулками и шайбами являются пылебрызгозащищенными.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - серебро.
Метод монтажа - пайка.
Предназначены для монтажа экранированным или неэкранированным кабелем, по виду концевой гайки патрубка.
Изготавливаются для внутреннего монтажа во всеклиматическом исполнении [В].
Соединители 2РТТ взаимосочленяемы с соединителями ШР по ГЕ0.364.107ТУ и соединителями 2РТ-А по ГЕ0.364.118ТУ.
Категория качества: «ОТК», «ВП», «ОСМ».
Технические условия:
- приёмка «1» АШДК.434410.060ТУ;
- приёмка «5» ГЕ0.364.120ТУ;
- приёмка «7» ГЕ0.364.120ТУ, П0.070.052.
Гарантийный срок хранения соединителей 2РТТ55БПЭ23Г31В - не менее 15 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
2РТТ55БПЭ23Г31В
2РТТ - соединитель теплостойкий тропикоустойчивый;
55 - условный размер корпуса;
Б - вид корпуса: Б - блочный (приборный), К - кабельный;
П - вид патрубка: П - прямой, У - угловой;
Э - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
23 - количество контактов;
Г - часть соединителя: Ш - вилка, Г - розетка;
31 - обозначение сочетания контактов - условное число;
В - всеклиматическое исполнение.
Соединитель 2РТТ55БПЭ23Г31В низкочастотный цилиндрический теплостойкий тропикоустойчивый с резьбовой фиксацией сочленённого положения.
Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Соединители 2РТТ изготавливают одного типа, 42 типономиналов, всего - 604 типоконструкции.
Используется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в различных видах электро- и радиоаппаратуры.
Соединители 2РТТ состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как приборными, так и кабельными.
Приборная часть соединителей изготавливается без патрубков, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком.
Поставляются с резиновыми кожухами, втулками и шайбами или без них.
Соединители с резиновыми кожухами, втулками и шайбами являются пылебрызгозащищенными.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - серебро.
Метод монтажа - пайка.
Предназначены для монтажа экранированным или неэкранированным кабелем, по виду концевой гайки патрубка.
Изготавливаются для внутреннего монтажа во всеклиматическом исполнении [В].
Соединители 2РТТ взаимосочленяемы с соединителями ШР по ГЕ0.364.107ТУ и соединителями 2РТ-А по ГЕ0.364.118ТУ.
Категория качества: «ОТК», «ВП», «ОСМ».
Технические условия:
- приёмка «1» АШДК.434410.060ТУ;
- приёмка «5» ГЕ0.364.120ТУ;
- приёмка «7» ГЕ0.364.120ТУ, П0.070.052.
Гарантийный срок хранения соединителей 2РТТ55БПЭ23Г31В - не менее 15 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
2РТТ55БПЭ23Г31В
2РТТ - соединитель теплостойкий тропикоустойчивый;
55 - условный размер корпуса;
Б - вид корпуса: Б - блочный (приборный), К - кабельный;
П - вид патрубка: П - прямой, У - угловой;
Э - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
23 - количество контактов;
Г - часть соединителя: Ш - вилка, Г - розетка;
31 - обозначение сочетания контактов - условное число;
В - всеклиматическое исполнение.
Основные технические характеристики соединителей 2РТТ:
| Общие характеристики соединителей 2РТТ: | |
|---|---|
| Тип соединителя: | негерметичный, теплостойкий, тропикоустойчивый |
| Климатическое исполнение: | всеклиматическое |
| Условный размер корпуса: | 12, 16, 20, 28, 32, 36, 40, 48, 55, 60 |
| Состав соединителя: | вилка, розетка |
| Вид корпуса: | блочный, кабельный |
| Исполнение монтажной части: | без патрубка, прямой, угловой |
| Вид сочленения: | резьбовое |
| Покрытие контактов: | серебро |
| Способ монтажа: | объемный, пайкой |
| Монтаж: | внутренний |
| Технические параметры соединителей 2РТТ: | |
| Общее количество контактов: | 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 45, 47 |
| Рабочий ток на одиночный контакт, А: |
20....200 |
|
Сопротивление контактов, не более, МОм: - диаметр контакта, 1,5 мм - диаметр контакта, 2,5 мм - диаметр контакта, 3,5 мм - диаметр контакта, 5,5 мм - диаметр контакта, 9,0 мм |
2,5 1,0 0,75 0,3 0,15 |
| Максимальное рабочее напряжение, В: | 850 |
| Максимальная рабочая частота, МГц: | 3 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 5000 |
| Синусоидальная вибрация, диапазон частот, Гц: | 1....5000 |
| Синусоидальная вибрация, ускорение, м/с2 (g): | 300 (30) |
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 10000 (1000) |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 1500 (150) |
| Атмосферное пониженное давление, Па (мм рт.ст.) : | 1,3·10-4 (10-6) |
| Повышенная относительная влажность воздуха при температуре +40°C: | 98% |
| Рабочая температура окружающей среды, °C: | от -60 до +100 |
| Минимальная наработка, часов: | 1000 |
| Количество сочленений - расчленений: | 500 |
| Срок сохраняемости, лет: | 15 |
