Артикул:
2РТ28П7НГ9-А вилка

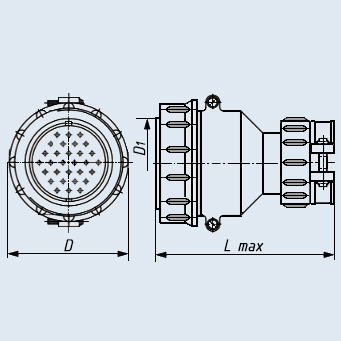

2РТ28П7НГ9-А вилка кабельная с прямым патрубком и гайкой для неэкранированного кабеля
Соединитель 2РТ28П7НГ9-А теплостойкий низкочастотный цилиндрический с резьбовой фиксацией сочленённого положения.
Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц.
Используются для соединения и разъединения электрических цепей путем сочленения и расчленения в узлах и блоках электро- и радиоаппаратуры.
Соединители 2РТ-А состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как блочными (приборными), так и кабельными.
Блочная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - серебро, никель.
Подсоединение проводов к хвостовикам контактов - методом пайки.
Соединители 2РТ-А предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) по виду концевой гайки патрубка.
Изготавливаются для внутреннего и наружного монтажа в климатическом исполнении УХЛ в соответствии с техническими условиями ОСТ В 110121-91, ГЕ0.364.118ТУ, бР0.364.032ТУ.
Соединители 2РТ-А взаимосочленяемы с соединителями типа ШР по ГЕ0.364.107ТУ и соединителями 2РТТ по ГЕ0.364.120ТУ.
Категория качества: «ОТК», «ВП».
Гарантийный срок хранения соединителей 2РТ-А - не менее 20 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Структура условного обозначения:
2РТ28П7НГ9-А
2РТ - тип соединителя;
28 - условный размер корпуса;
П - конструктивное исполнение: для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
7 - количество контактов;
Н - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля;
Г - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш - розетка, Г - вилка;
9 - обозначение сочетания контактов (условное число);
А - дополнительное обозначение - по материалу изолятора;
Н - покрытие контактов никель;
Примечания:
1. В тип соединителя дополнительно включается обозначение материала "А".
2. В приборном соединителе без патрубка гайка отсутствует. Обозначение гайки "Э" условное.
3. Вид контактов в кабельном соединителе условно обозначается по виду контактов в приборном соединителе, с которым сочленяется данный кабельный соединитель.
Соединитель 2РТ28П7НГ9-А теплостойкий низкочастотный цилиндрический с резьбовой фиксацией сочленённого положения.
Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц.
Используются для соединения и разъединения электрических цепей путем сочленения и расчленения в узлах и блоках электро- и радиоаппаратуры.
Соединители 2РТ-А состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как блочными (приборными), так и кабельными.
Блочная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - серебро, никель.
Подсоединение проводов к хвостовикам контактов - методом пайки.
Соединители 2РТ-А предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) по виду концевой гайки патрубка.
Изготавливаются для внутреннего и наружного монтажа в климатическом исполнении УХЛ в соответствии с техническими условиями ОСТ В 110121-91, ГЕ0.364.118ТУ, бР0.364.032ТУ.
Соединители 2РТ-А взаимосочленяемы с соединителями типа ШР по ГЕ0.364.107ТУ и соединителями 2РТТ по ГЕ0.364.120ТУ.
Категория качества: «ОТК», «ВП».
Гарантийный срок хранения соединителей 2РТ-А - не менее 20 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Структура условного обозначения:
2РТ28П7НГ9-А
2РТ - тип соединителя;
28 - условный размер корпуса;
П - конструктивное исполнение: для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
7 - количество контактов;
Н - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля;
Г - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш - розетка, Г - вилка;
9 - обозначение сочетания контактов (условное число);
А - дополнительное обозначение - по материалу изолятора;
Н - покрытие контактов никель;
Примечания:
1. В тип соединителя дополнительно включается обозначение материала "А".
2. В приборном соединителе без патрубка гайка отсутствует. Обозначение гайки "Э" условное.
3. Вид контактов в кабельном соединителе условно обозначается по виду контактов в приборном соединителе, с которым сочленяется данный кабельный соединитель.
Основные технические характеристики соединителей 2РТ-А:
| Общие характеристики соединителей 2РТ:-А | |
|---|---|
| Тип соединителя: | негерметичный, теплостойкий |
| Климатическое исполнение: | УХЛ |
| Условный размер корпуса: | 12, 16, 20, 28, 32, 36, 40, 48, 55, 60 |
| Состав соединителя: | вилка, розетка |
| Вид корпуса: | блочный, кабельный |
| Исполнение монтажной части: | без патрубка, с прямым патрубком, с угловым патрубком |
| Вид сочленения: | резьбовое |
| Покрытие контактов: | серебро, никель |
| Способ монтажа: | объемный, пайкой |
| Монтаж: | внутренний |
| Технические параметры соединителей 2РТ-А: | |
| Рабочий ток на одиночный контакт, А: |
10....200 |
|
Сопротивление контактов, не более, МОм: - диаметр контакта, 1,5 мм - диаметр контакта, 2,5 мм - диаметр контакта, 3,5 мм - диаметр контакта, 5,5 мм - диаметр контакта, 9,0 мм |
2,5 1,0 0,75 0,3 0,15 |
| Максимальное рабочее напряжение, В: | 700 |
| Максимальная рабочая частота, МГц: | 3 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 1000 |
| Синусоидальная вибрация, диапазон частот, Гц: | 1....10000 |
| Синусоидальная вибрация, ускорение, м/с2 (g): | 100 (10) |
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 10000 (1000) |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 1500 (150) |
| Атмосферное пониженное давление, Па (мм рт.ст.) : | 1,3·10-4 (10-6) |
| Рабочая температура окружающей среды, °C: | от -60 до +100 |
| Смена температур, °C: | от -60 до +180 |
| Минимальная наработка, часов: | 1000 |
| Количество сочленений - расчленений: | 500 |
| Срок сохраняемости, лет: | 20 |
