Артикул:
2РМДТ36КПН20Г6В1ЛВ
2РМДТ36КПН20Г6В1ЛВ розетка кабельная с серебряными контактами, прямым патрубком и гайкой для неэкранированного кабеля

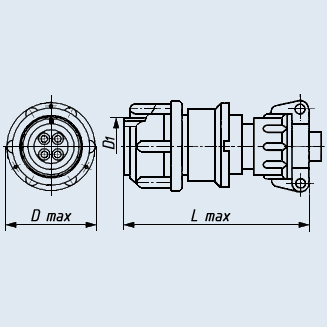

Соединитель 2РМДТ36КПН20Г6В1ЛВ цилиндрический низкочастотный тропикоустойчивый с резьбовой фиксацией сочлененного положения.
Предназначен для соединения и разъединения электрических цепей постоянного и переменного токов частотой до 3 МГц при напряжении 560 или 700 В в зависимости от типономинала.
Используется для работы в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
Соединители 2РМДТ изготавливаются восьми конструктивных исполнений по 13 типономиналов каждого исполнения, всего - 720 типоконструкций.
Соединители состоят из двух частей: розетки и вилки.
Розетки и вилки могут быть как приборными, так и кабельными.
Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - золото или серебро.
Предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) при этом меняется вид концевой гайки патрубка.
Подсоединение проводов к хвостовикам контактов - методом пайки.
Количество перепаек контактов не более 3.
Изготавливаются для внутреннего монтажа во всеклиматическом исполнении В2.1 по ГОСТ 15150-69.
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- приёмка «1» АШДК.434410.062ТУ;
- приёмка «5» ГЕ0.364.126ТУ;
- приёмка «9» ГЕ0.364.126ТУ, бР0.364.045ТУ.
Гарантийный срок хранения соединителей 2РМДТ - 15 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
2РМДТ36КПН20Г6В1ЛВ
2РМДТ - тип соединителя;
36 - условный размер корпуса;
К - вид корпуса: К - кабельный, Б - блочный (приборный);
П - вид патрубка: П - прямой, У - угловой;
Н - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
20 - количество контактов;
Г - часть соединителя: Ш - вилка; Г - розетка;
6 - обозначение сочетания контактов;
В - покрытие контактов: А - золото, В - серебро;
1 - теплостойкость 1 - 100°С; 2 - 200°С;
В - всеклиматическое исполнение;
Л - левая розетка (только для проходных вилок).
Соединитель 2РМДТ36КПН20Г6В1ЛВ цилиндрический низкочастотный тропикоустойчивый с резьбовой фиксацией сочлененного положения.
Предназначен для соединения и разъединения электрических цепей постоянного и переменного токов частотой до 3 МГц при напряжении 560 или 700 В в зависимости от типономинала.
Используется для работы в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
Соединители 2РМДТ изготавливаются восьми конструктивных исполнений по 13 типономиналов каждого исполнения, всего - 720 типоконструкций.
Соединители состоят из двух частей: розетки и вилки.
Розетки и вилки могут быть как приборными, так и кабельными.
Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - золото или серебро.
Предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) при этом меняется вид концевой гайки патрубка.
Подсоединение проводов к хвостовикам контактов - методом пайки.
Количество перепаек контактов не более 3.
Изготавливаются для внутреннего монтажа во всеклиматическом исполнении В2.1 по ГОСТ 15150-69.
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- приёмка «1» АШДК.434410.062ТУ;
- приёмка «5» ГЕ0.364.126ТУ;
- приёмка «9» ГЕ0.364.126ТУ, бР0.364.045ТУ.
Гарантийный срок хранения соединителей 2РМДТ - 15 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
2РМДТ36КПН20Г6В1ЛВ
2РМДТ - тип соединителя;
36 - условный размер корпуса;
К - вид корпуса: К - кабельный, Б - блочный (приборный);
П - вид патрубка: П - прямой, У - угловой;
Н - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
20 - количество контактов;
Г - часть соединителя: Ш - вилка; Г - розетка;
6 - обозначение сочетания контактов;
В - покрытие контактов: А - золото, В - серебро;
1 - теплостойкость 1 - 100°С; 2 - 200°С;
В - всеклиматическое исполнение;
Л - левая розетка (только для проходных вилок).
Основные технические характеристики соединителей 2РМДТ:
| Общие характеристики соединителей 2РМДТ: | |
|---|---|
| Тип соединителя: | негерметичный, тропикоустойчивый |
| Климатическое исполнение: | всеклиматическое |
| Условный размер корпуса: | 14, 18, 22, 24, 27, 30, 33, 36, 39, 42, 45 |
| Состав соединителя: | вилка, розетка |
| Вид корпуса: | блочный, кабельный |
| Исполнение монтажной части: | без патрубка, прямой, угловой |
| Экранированный или неэкранированный: | экранированный |
| Вид сочленения: | резьбовое |
| Покрытие контактов: | золото, серебро |
| Способ монтажа: | объемный, пайкой |
| Монтаж: | внутренний |
| Технические параметры соединителей 2РМДТ: | |
| Общее количество контактов: | 4, 7, 8, 10, 19, 20, 22, 24, 32, 45, 50 |
|
Максимальный ток на одиночный контакт, А: - диаметр контакта, 1,0 мм - диаметр контакта, 1,5 мм - диаметр контакта, 2,0 мм - диаметр контакта, 3,0 мм |
5....8 7....15 18 32 |
|
Сопротивление контактов, не более, МОм: - диаметр контакта, 1,0 мм - диаметр контакта, 1,5 мм - диаметр контакта, 2,0 мм - диаметр контакта, 3,0 мм |
5,0 2,5 1,6 0,8 |
| Максимальное рабочее напряжение, В: | 700 |
| Максимальная рабочая частота, МГц: | 3 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 5000 |
| Синусоидальная вибрация, диапазон частот, Гц: | 1....5000 |
| Синусоидальная вибрация, ускорение, м/с2 (g): | 490 (50) |
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 5000 (500) |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 1000 (100) |
| Минимальная наработка, часов: | 1000 |
| Количество сочленений - расчленений: | 500 |
| Срок сохраняемости, лет: | 15 |
| Атмосфрное пониженное давление, Па (мм рт.ст.) : | 133,32·10-12 (10-12) |
| Повышенная относительная влажность воздуха при температуре +40°C: | 98% |
| Рабочая температура окружающей среды, °C: | от -60 до +100 |
