Артикул:

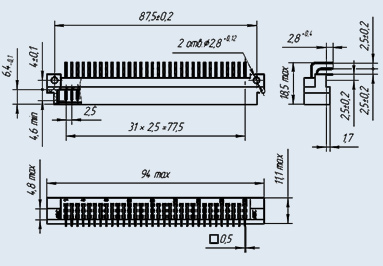

СНП59-64/94х11В-23-2-В
СНП59-64/94х11В-23-2-В
Соединители СНП59-64/94х11В-23-2-В электрические низкочастотные прямоугольные малогабаритные для печатного монтажа врубного сочленения.
Применяются для соединения и разъединения электрических цепей в блоках управления атомных станций, вычислительных комплексах, в приборостроении и автоматизированных системах управления.
Предназначены для работы в электрических цепях постоянного, переменного и импульсного токов при напряжении до 250В, 400В, 1000В (в зависимости от контактности) и силе тока до 2А.
Соединители СНП59 состоят из двух частей: вилки или розетки.
Вилка и розетка изготавливается косвенного соединения в отверстия печатной платы или для объёмного монтажа с прямыми или угловыми контактами.
Покрытие контактов - серебро или золото.
Метод монтажа - пайка.
Вилки соединителей СНП59 могут сочленяться с розетками как СНП59, так и СНО64.
Соединители устойчивы к воздействию морского тумана, плесневых грибов, инея, росы и солнечной радиации.
Соединители СНП59 предназначены для внутреннего монтажа и изготавливаются во всеклиматическом исполнении «В».
Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «1» Ке0.364.043ТУ;
- приёмка «5» НЩ0.364.061ТУ.
Гарантийный срок хранения соединителей СНП59 - 15 лет со дня изготовления.
Гарантийная наработка:
- 10000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Соединители СНП59-64/94х11В-23-2-В электрические низкочастотные прямоугольные малогабаритные для печатного монтажа врубного сочленения.
Применяются для соединения и разъединения электрических цепей в блоках управления атомных станций, вычислительных комплексах, в приборостроении и автоматизированных системах управления.
Предназначены для работы в электрических цепях постоянного, переменного и импульсного токов при напряжении до 250В, 400В, 1000В (в зависимости от контактности) и силе тока до 2А.
Соединители СНП59 состоят из двух частей: вилки или розетки.
Вилка и розетка изготавливается косвенного соединения в отверстия печатной платы или для объёмного монтажа с прямыми или угловыми контактами.
Покрытие контактов - серебро или золото.
Метод монтажа - пайка.
Вилки соединителей СНП59 могут сочленяться с розетками как СНП59, так и СНО64.
Соединители устойчивы к воздействию морского тумана, плесневых грибов, инея, росы и солнечной радиации.
Соединители СНП59 предназначены для внутреннего монтажа и изготавливаются во всеклиматическом исполнении «В».
Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «1» Ке0.364.043ТУ;
- приёмка «5» НЩ0.364.061ТУ.
Гарантийный срок хранения соединителей СНП59 - 15 лет со дня изготовления.
Гарантийная наработка:
- 10000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Основные технические характеристики соединителей СНП59:
| Общие характеристики соединителей СНП59: | ||
|---|---|---|
| Тип соединителя: | прямоугольный, низкочастотный, для печатного монтажа | |
| Климатическое исполнение: | всеклиматическое | |
| Состав соединителя: | вилка (штырь), розетка (гнездо) | |
| Вид корпуса: | блочный (приборный) | |
| Конструктивное исполнение: | для печатного монтажа | |
| Покрытие контактов: | золото, серебро | |
| Способ монтажа проводов: | объемный, пайкой | |
| Монтаж: | внутренний | |
| Технические параметры соединителей СНП59: | ||
| Общее количество контактов: | 16, 32, 48, 64 | |
| Сопротивление электрического контакта, не более, Ом: | 0,015 | |
| Рабочий ток на контакт, не более, А: | 2 | |
|
Максимальное рабочее напряжение, В: - при шаге контактов 2,5 мм: |
250 |
|
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 5000 | |
|
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g): |
1....2000 100 (10) |
|
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 5000 (500) | |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 400 (40) | |
| Атмосферное пониженное давление, Па (мм.рт.ст.): | 399,9 (3) | |
| Рабочая температура окружающей среды, °C: | от -60 до +100 | |
| Повышенная относительная влажность воздуха при температуре 35°C, %: | 98 | |
| Минимальная наработка, часов: | 10000 | |
| Количество сочленений-расчленений: | 500 | |
| Срок сохраняемости, лет: | 15 | |
