Артикул:
СНП348-2ВП22-В
СНП348-2ВП22-В

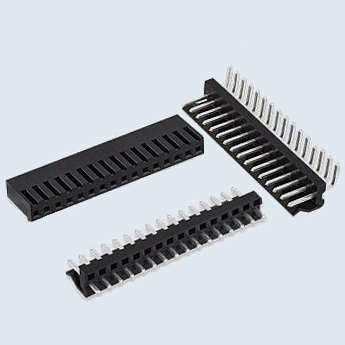

Соединители СНП348-2ВП22-В электрические прямоугольные низкочастотные для печатного монтажа ручного сочленения.
Предназначены для работы в электрических цепях постоянного, переменного и импульсного токов при напряжении до 400 В (амплитудное значение) и силе тока до 4 А.
Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общепромышленного назначения.
Соединители СНП348 состоят из двух частей: вилки или розетки.
Число контактов: 2, 4, 6, 8, 12, 14, 16.
Хвостовики контактов соединителей предназначены для монтажа пайкой или обжимкой.
Шаг контактов: 3,96 мм.
Покрытие рабочей части контактов: серебро.
Соединители изготовляют для внутреннего монтажа в климатическом исполнении «В» или «УХЛ» по ГОСТ 15150-69.
Соединители СНП348 являются аналогами соединителей серии PWL, PWL-R, PHU.
Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «1» РЮМК 430420.022ТУ;
- приёмка «5» РЮМК.430420.013ТУ.
Гарантийный срок хранения соединителей СНП348-4ВП22-В - 25 лет со дня изготовления.
Минимальная наработка:
- 15000 часов во всех режимах и условиях, допускаемых ТУ;
- 175000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
СНП348-2ВП22-В
СНП - Тип соединителя;
348 - Порядковый номер разработки;
2 - Количество контактов;
В - Часть соединителя: Р - розетка, В - вилка;
П - Способ монтажа: П - пайкой, О - обжатие;
2 - Конструктивное исполнение:
- 2 - хвостовик для прямого монтажа в отверстие печатной платы;
- 3 - хвостовик для углового монтажа в отверстие печатной платы;
- 4 - хвостовик плоский лепесткового типа для обжатия;
2 - Покрытие контактов: серебро;
В - Всеклиматическое исполнение.
Соединители СНП348-2ВП22-В электрические прямоугольные низкочастотные для печатного монтажа ручного сочленения.
Предназначены для работы в электрических цепях постоянного, переменного и импульсного токов при напряжении до 400 В (амплитудное значение) и силе тока до 4 А.
Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общепромышленного назначения.
Соединители СНП348 состоят из двух частей: вилки или розетки.
Число контактов: 2, 4, 6, 8, 12, 14, 16.
Хвостовики контактов соединителей предназначены для монтажа пайкой или обжимкой.
Шаг контактов: 3,96 мм.
Покрытие рабочей части контактов: серебро.
Соединители изготовляют для внутреннего монтажа в климатическом исполнении «В» или «УХЛ» по ГОСТ 15150-69.
Соединители СНП348 являются аналогами соединителей серии PWL, PWL-R, PHU.
Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «1» РЮМК 430420.022ТУ;
- приёмка «5» РЮМК.430420.013ТУ.
Гарантийный срок хранения соединителей СНП348-4ВП22-В - 25 лет со дня изготовления.
Минимальная наработка:
- 15000 часов во всех режимах и условиях, допускаемых ТУ;
- 175000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
СНП348-2ВП22-В
СНП - Тип соединителя;
348 - Порядковый номер разработки;
2 - Количество контактов;
В - Часть соединителя: Р - розетка, В - вилка;
П - Способ монтажа: П - пайкой, О - обжатие;
2 - Конструктивное исполнение:
- 2 - хвостовик для прямого монтажа в отверстие печатной платы;
- 3 - хвостовик для углового монтажа в отверстие печатной платы;
- 4 - хвостовик плоский лепесткового типа для обжатия;
2 - Покрытие контактов: серебро;
В - Всеклиматическое исполнение.
Основные технические и эксплуатационные характеристики соединителей СНП348:
| Общие характеристики соединителей СНП348: | |
|---|---|
| Тип соединителя: | прямоугольный, низкочастотный, для печатного монтажа |
| Климатическое исполнение: | «В» или «УХЛ» по ГОСТ 15150-69 |
| Состав соединителя: | штыревой контакт (вилка ), гнездовой контакт (розетка) |
| Конструктивное исполнение: |
для прямого монтажа в отверстие печатной платы; для углового монтажа в отверстие печатной платы. |
| Покрытие контактов: | серебро |
| Способ монтажа проводов: | объемный, пайкой |
| Монтаж: | внутренний |
| Технические параметры соединителей СНП348: | |
| Общее количество контактов: | 2, 4, 6, 8, 12, 14, 16 |
| Сопротивление контактов, не более, МОм: | 10 |
| Рабочий ток на контакт, не более, А: | 4 |
| Максимальное рабочее напряжение, В: | 400 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 5000 |
| Электрическая прочность изоляции, не менее, В: | 2000 |
|
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g): |
1....2000 100 (10) |
| Рабочая температура окружающей среды, °C: | от -65 до +85 |
| Атмосферное пониженное давление, мм рт.ст.: | 5 |
| Повышенная относительная влажность воздуха при температуре +35°C, %: | 98 |
| Минимальная наработка, часов: | 15000 |
| Количество сочленений-расчленений: | 500 |
| Срок сохраняемости, лет: | 25 |
