Артикул:
РШАГКУ-20-2
РШАГКУ-20-2

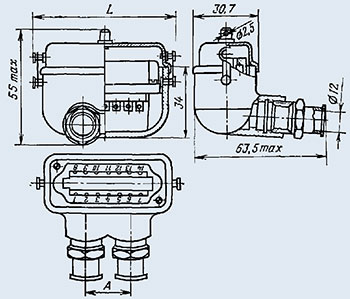

Соединители РШАГКУ-20-2 электрические низкочастотные прямоугольные нормальных габаритов для внутреннего или наружного монтажа.
Предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного тока напряжением до 600 В.
Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.
Соединители состоят из штыревой РШАВ (вилка) и гнездовой РШАГ (розетка) частей с установкой их в корпусах и без корпусов.
Соединители без корпуса предназначены для внутреннего монтажа, в корпусном исполнении - для наружного монтажа.
Для предупреждения саморасчленения соединителей, установленных в корпусах, предусмотрены замки-скобы, фиксирующие сочлененное положение частей соединителя.
Корпуса имеют выводы для закрепления жгута проводов, расположенные по направлению сочленения частей соединителя, а также под углом и в боковом направлении выводы снабжены втулками для непосредственного закрепления жгута проводов.
Соединители, имеющие кабельные (кроме проходных) корпуса, изготавливаются в пылебрызгозащищенных (с уплотнительной прокладкой) корпусах и комплектуются металлическими или пластмассовыми заглушками.
Покрытие контактов: серебро, олово-висмут.
Подсоединение проводов к хвостовикам контактов методом пайки.
Соединители РШАГ изготавливаются в климатическом исполнении «УХЛ» или «В» по ГОСТ 15150-69.
Категория качества: «ВП», «ОС».
Технические условия:
- приёмка «5» ПЩ0.364.015ТУ;
- приёмка «9» ПЩ0.364.015ТУ, НЩ0.364.005ТУ.
Гарантийный срок хранения соединителей РШАГ - 15 лет со дня изготовления.
Гарантийная наработка:
- 5000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Соединители РШАГКУ-20-2 электрические низкочастотные прямоугольные нормальных габаритов для внутреннего или наружного монтажа.
Предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного тока напряжением до 600 В.
Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.
Соединители состоят из штыревой РШАВ (вилка) и гнездовой РШАГ (розетка) частей с установкой их в корпусах и без корпусов.
Соединители без корпуса предназначены для внутреннего монтажа, в корпусном исполнении - для наружного монтажа.
Для предупреждения саморасчленения соединителей, установленных в корпусах, предусмотрены замки-скобы, фиксирующие сочлененное положение частей соединителя.
Корпуса имеют выводы для закрепления жгута проводов, расположенные по направлению сочленения частей соединителя, а также под углом и в боковом направлении выводы снабжены втулками для непосредственного закрепления жгута проводов.
Соединители, имеющие кабельные (кроме проходных) корпуса, изготавливаются в пылебрызгозащищенных (с уплотнительной прокладкой) корпусах и комплектуются металлическими или пластмассовыми заглушками.
Покрытие контактов: серебро, олово-висмут.
Подсоединение проводов к хвостовикам контактов методом пайки.
Соединители РШАГ изготавливаются в климатическом исполнении «УХЛ» или «В» по ГОСТ 15150-69.
Категория качества: «ВП», «ОС».
Технические условия:
- приёмка «5» ПЩ0.364.015ТУ;
- приёмка «9» ПЩ0.364.015ТУ, НЩ0.364.005ТУ.
Гарантийный срок хранения соединителей РШАГ - 15 лет со дня изготовления.
Гарантийная наработка:
- 5000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Основные технические характеристики соединителей РША:
| Общие характеристики соединителей РША: | |
|---|---|
| Тип соединителя: | прямоугольный, низкочастотный, для внутреннего и наружного монтажа |
| Климатическое исполнение: | УХЛ, В |
| Состав соединителя: | вилка, розетка |
| Вид корпуса: | блочный (приборный), кабельный, проходной |
| Исполнение монтажной части:: | без корпуса, прямой корпус, угловой корпус |
| Покрытие контактов: | серебро, олово-висмут |
| Способ монтажа проводов: | объемный, пайкой |
| Монтаж: | внутренний, наружный |
| Технические параметры соединителей РША: | |
| Общее количество контактов: | 6, 8, 10, 14, 20 |
| Сопротивление контактов, не более, Ом: | 0,01 |
| Рабочий ток на контакт, А: | 6 |
| Максимальное рабочее напряжение, В: | 600 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, ГОм: | 10 |
|
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g): |
5....200 100 (10) |
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 1500 (150) |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 1500 (150) |
| Рабочая температура окружающей среды, °C: | от -60 до +85 |
| Повышенная относительная влажность воздуха при температуре 40°C, %: | 98 |
| Минимальная наработка, часов: | 5000 |
| Количество сочленений-расчленений: | 1000 |
| Срок сохраняемости, лет: | 15 |
