Артикул:
РШ2Н-2-18
РШ2Н-2-18

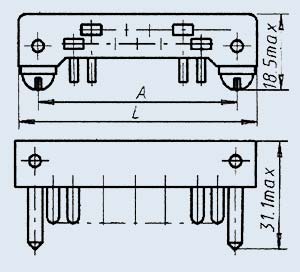

Соединители РШ2Н-2-18 электрические низкочастотные прямоугольные малогабаритные для печатного и объёмного монтажа.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока напряжением до 400 В.
Применяются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения.
Соединители состоят из двух частей: ППиС РГ1Н-2 (розетка) и ППиС РШ2Н-2 (вилка).
Вилки и розетки поставляются отдельно (без сборки).
Детали ловителей поставляются комплектно с соединителями в специальной упаковке.
Розетки поставляются с цельным и сборным изолятором, по согласованию с потребителем розетки могут поставляться с отличительным узлом крепления.
Вид покрытия рабочей поверхности контактов - серебро.
Соединители РШ2Н-2 предназначены для внутреннего монтажа и изготавливаются в климатическом исполнении «УХЛ2.1» по ГОСТ 15150-69.
Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «1» НЩ0.364.003ТУ;
- приёмка «5» ОЮ0.364.007ТУ.
Гарантийный срок хранения соединителей РШ2Н-2 - 15 лет со дня изготовления.
Гарантийная наработка:
- 5000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
РШ2Н-2-18
ППиС - тип соединителя ручного сочленения (расчленения);
Р - соединитель (разъем);
Ш - часть соединителя: Ш – штыревой контакт вилка для печатного монтажа, Г – гнездовой контакт розетка для объемного монтажа;
2 - часть соединителя: 2- ответная часть для печатного монтажа, 1- приборная часть для печатного монтажа
Н - низкочастотный;
М - Вилка в штампованно-литом кожухе;
П - Вилка в пластмассовом кожухе и (или) с пластмассовым изолятором или розетка с изоляторами из термопластичного материала
2 - принадлежность к данным ТУ;
18 - исполнение соединителя:
- 13 - 8-контактная вилка однорядная;
- 14 - 15-контактная вилка однорядная;
- 15 - 15-контактная вилка двухрядная;
- 16 - 21-контактная вилка двухрядная;
- 17 - 31-контактная вилка двухрядная;
- 18 - 49-контактная вилка двухрядная;
- 21 - 8-контактная розетка однорядная;
- 23 - 15-контактная розетка однорядная;
- 25 - 15-контактная розетка двухрядная;
- 27 - 21-контактная розетка двухрядная;
- 29 - 31-контактная розетка двухрядная;
- 31 - 49-контактная розетка двухрядная.
Соединители РШ2Н-2-18 электрические низкочастотные прямоугольные малогабаритные для печатного и объёмного монтажа.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока напряжением до 400 В.
Применяются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения.
Соединители состоят из двух частей: ППиС РГ1Н-2 (розетка) и ППиС РШ2Н-2 (вилка).
Вилки и розетки поставляются отдельно (без сборки).
Детали ловителей поставляются комплектно с соединителями в специальной упаковке.
Розетки поставляются с цельным и сборным изолятором, по согласованию с потребителем розетки могут поставляться с отличительным узлом крепления.
Вид покрытия рабочей поверхности контактов - серебро.
Соединители РШ2Н-2 предназначены для внутреннего монтажа и изготавливаются в климатическом исполнении «УХЛ2.1» по ГОСТ 15150-69.
Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «1» НЩ0.364.003ТУ;
- приёмка «5» ОЮ0.364.007ТУ.
Гарантийный срок хранения соединителей РШ2Н-2 - 15 лет со дня изготовления.
Гарантийная наработка:
- 5000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
РШ2Н-2-18
ППиС - тип соединителя ручного сочленения (расчленения);
Р - соединитель (разъем);
Ш - часть соединителя: Ш – штыревой контакт вилка для печатного монтажа, Г – гнездовой контакт розетка для объемного монтажа;
2 - часть соединителя: 2- ответная часть для печатного монтажа, 1- приборная часть для печатного монтажа
Н - низкочастотный;
М - Вилка в штампованно-литом кожухе;
П - Вилка в пластмассовом кожухе и (или) с пластмассовым изолятором или розетка с изоляторами из термопластичного материала
2 - принадлежность к данным ТУ;
18 - исполнение соединителя:
- 13 - 8-контактная вилка однорядная;
- 14 - 15-контактная вилка однорядная;
- 15 - 15-контактная вилка двухрядная;
- 16 - 21-контактная вилка двухрядная;
- 17 - 31-контактная вилка двухрядная;
- 18 - 49-контактная вилка двухрядная;
- 21 - 8-контактная розетка однорядная;
- 23 - 15-контактная розетка однорядная;
- 25 - 15-контактная розетка двухрядная;
- 27 - 21-контактная розетка двухрядная;
- 29 - 31-контактная розетка двухрядная;
- 31 - 49-контактная розетка двухрядная.
Основные технические характеристики соединителей РГ1Н-2, РШ2Н-2 (ППиС) :
| Общие характеристики соединителей РГ1Н-2, РШ2Н-2: | |
|---|---|
| Тип соединителя: | прямоугольный, низкочастотный, малогабаритный для объемного и печатного монтажа |
| Климатическое исполнение: | УХЛ |
| Состав соединителя: | гнездовой контакт (розетка), штыревой контакт (вилка) |
| Вид корпуса: | блочный (приборный) |
| Конструктивное исполнение: | приборная часть для печатного или объемного монтажа |
| Покрытие контактов: | серебро |
| Способ монтажа проводов: | пайкой |
| Монтаж: | внутренний |
| Технические параметры соединителей РГ1Н-2, РШ2Н-2: | |
| Общее количество контактов: | 5, 8, 15, 21, 31, 49 |
| Сопротивление контактов, не более, МОм: | 10 |
| Рабочий ток на контакт, А: | 5 |
| Максимальное рабочее напряжение, В: | 420 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 5000 |
| Электрическая прочность изоляции, В: | 1600 |
|
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g): |
1....2000 150 (15) |
| Атмосферное пониженное давление, мм рт.ст.: | 1x10-12 |
| Рабочая температура окружающей среды, °C: | от -60 до +155 |
| Повышенная относительная влажность воздуха при температуре 35°C, %: | 98 |
| Минимальная наработка, часов: | 5000 |
| Число сочленений-расчленений: | 500 |
| Срок сохраняемости, лет: | 20 |
