Артикул:
МРН14-1 вилка
МРН14-1 вилка

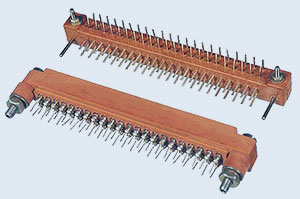

Соединители МРН14-1 вилка - электрические низкочастотные прямоугольные малогабаритные для печатного и объемного монтажа.
Предназначены для работы в цепях постоянного, переменного частотой до 3 МГц и импульсного токов при напряжении до 400 В и силе тока до 1 А.
Применяются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
Соединители МРН состоят из двух частей: вилки и розетки.
Вилки и розетки однорядные и двухрядные печатного монтажа изготавливаются в двух вариантах: с механическим креплением на плату и без него.
Розетки однорядные и двухрядные объемного монтажа изготавливаются только с механическим креплением на плату.
Вид покрытия контактов - золото, серебро.
Метод монтажа - пайка.
Соединители МРН предназначены для внутреннего монтажа и изготавливаются в климатическом исполнении [В] по ГОСТ РВ 20.39.414.1.
Категория качества: «ВП», «ОС».
Технические условия:
- приёмка «5» ОЮ0.364.003ТУ;
- приёмка «9» ОЮ0.364.003ТУ, НЩ0.364.005ТУ.
Гарантийный срок хранения соединителей МРН - 12 лет со дня изготовления.
Гарантийная наработка:
- 5000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
МРН14-1 вилка
МРН - малогабаритный разъем низкочастотный;
14 - Количество контактов: 4, 8, 14, 22, 32, 44;
1 - Тип монтажа:
- 1, 2 (для розеток) – объемный монтаж;
- 3, 4 (для розеток) – печатный монтаж;
- 1, 2 (для вилок) - печатный монтаж.
Соединители МРН14-1 вилка - электрические низкочастотные прямоугольные малогабаритные для печатного и объемного монтажа.
Предназначены для работы в цепях постоянного, переменного частотой до 3 МГц и импульсного токов при напряжении до 400 В и силе тока до 1 А.
Применяются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
Соединители МРН состоят из двух частей: вилки и розетки.
Вилки и розетки однорядные и двухрядные печатного монтажа изготавливаются в двух вариантах: с механическим креплением на плату и без него.
Розетки однорядные и двухрядные объемного монтажа изготавливаются только с механическим креплением на плату.
Вид покрытия контактов - золото, серебро.
Метод монтажа - пайка.
Соединители МРН предназначены для внутреннего монтажа и изготавливаются в климатическом исполнении [В] по ГОСТ РВ 20.39.414.1.
Категория качества: «ВП», «ОС».
Технические условия:
- приёмка «5» ОЮ0.364.003ТУ;
- приёмка «9» ОЮ0.364.003ТУ, НЩ0.364.005ТУ.
Гарантийный срок хранения соединителей МРН - 12 лет со дня изготовления.
Гарантийная наработка:
- 5000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
МРН14-1 вилка
МРН - малогабаритный разъем низкочастотный;
14 - Количество контактов: 4, 8, 14, 22, 32, 44;
1 - Тип монтажа:
- 1, 2 (для розеток) – объемный монтаж;
- 3, 4 (для розеток) – печатный монтаж;
- 1, 2 (для вилок) - печатный монтаж.
Основные технические характеристики соединителей МРН:
| Общие характеристики соединителей МРН: | |
|---|---|
| Тип соединителя: | прямоугольный, низкочастотный, малогабаритный, для печатного и объемного монтажа |
| Климатическое исполнение: | В |
| Состав соединителя: | штыревой контакт (вилка ), гнездовой контакт (розетка) |
| Конструктивное исполнение: |
для объемного монтажа; для прямого монтажа в отверстие печатной платы. |
| Способ монтажа проводов: | объемный, пайкой |
| Монтаж: | внутренний |
| Технические параметры соединителей МРН: | |
| Общее количество контактов: | 4, 8, 14, 22, 32, 44 |
| Контактное сопротивление, не более, Ом: | 0,01 |
|
Рабочий ток на контакт, не более, А: - для однорядных соединителей: - для двухрядных соединителей: |
1 0,5 |
|
Максимальное рабочее напряжение, В: - для однорядных соединителей: - для двухрядных соединителей: |
400 150 |
| Электрическая прочность изоляции, В: | 500 |
| Емкость между любыми контактами, не более, пФ: | 3 |
|
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g): |
1....5000 400 (40) |
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 10000 (1000) |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 1500 (150) |
| Линейное ускорение, м/с2 (g): | 2000 (200) |
| Рабочая температура окружающей среды, °C: | от -60 до +125 |
| Минимальная наработка, часов: | 5000 |
| Количество сочленений-расчленений: | 500 |
