Артикул:
ГРПП3-46(24)ШП-В
ГРПП3-46(24)ШП-В

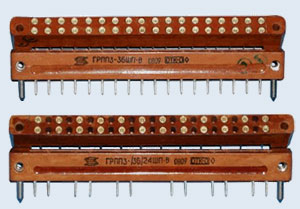

Соединители ГРПП3-46(24)ШП-В электрические низкочастотные прямоугольные малогабаритные с гиперболоидными контактами для печатного монтажа.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 100 В (амплитудное значение) и силе тока до 2 А.
Применяются для соединения и разъединения электрических цепей в электронной аппаратуре специального и общепромышленного назначения.
Соединители ГРПП3 состоят из вилки и розетки.
Выпускаются в трех конструктивных исполнениях:
- с утолщенным хвостовиком;
- с прямым удлиненным хвостовиком;
- с нормальным хвостовиком.
Покрытие контактов - серебро.
Монтаж - пайкой.
Соединители ГРПП3 предназначены для внутреннего монтажа и изготавливаются в климатическом исполнении [В] по ГОСТ РВ 20.39.414.1.
Категория качества: «ВП».
Технические условия:
- приёмка «5» Ке0.364.003ТУ.
Гарантийный срок хранения соединителей ГРПП3 - 25 лет со дня изготовления.
Гарантийная наработка:
- 15000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
ГРПП3-46(24)ШП-В
ГРПП - соединитель прямоугольный, с гиперболоидными гнездами для печатного монтажа;
3 - порядковый номер разработки;
46 - количество контактов;
Ш - часть соединителя : Ш - вилка , Г - розетка;
Д - конструктивное исполнение хвостовика контактного гнезда: Д - с прямым удлиненным хвостовиком; отсутствие буквы - с нормальным хвостовиком;
П – наличие ориентации;
1 - конструктивное исполнение: 1 - блочная часть; отсутствие цифры - кабельная часть;
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81.
Соединители ГРПП3-46(24)ШП-В электрические низкочастотные прямоугольные малогабаритные с гиперболоидными контактами для печатного монтажа.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 100 В (амплитудное значение) и силе тока до 2 А.
Применяются для соединения и разъединения электрических цепей в электронной аппаратуре специального и общепромышленного назначения.
Соединители ГРПП3 состоят из вилки и розетки.
Выпускаются в трех конструктивных исполнениях:
- с утолщенным хвостовиком;
- с прямым удлиненным хвостовиком;
- с нормальным хвостовиком.
Покрытие контактов - серебро.
Монтаж - пайкой.
Соединители ГРПП3 предназначены для внутреннего монтажа и изготавливаются в климатическом исполнении [В] по ГОСТ РВ 20.39.414.1.
Категория качества: «ВП».
Технические условия:
- приёмка «5» Ке0.364.003ТУ.
Гарантийный срок хранения соединителей ГРПП3 - 25 лет со дня изготовления.
Гарантийная наработка:
- 15000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
ГРПП3-46(24)ШП-В
ГРПП - соединитель прямоугольный, с гиперболоидными гнездами для печатного монтажа;
3 - порядковый номер разработки;
46 - количество контактов;
Ш - часть соединителя : Ш - вилка , Г - розетка;
Д - конструктивное исполнение хвостовика контактного гнезда: Д - с прямым удлиненным хвостовиком; отсутствие буквы - с нормальным хвостовиком;
П – наличие ориентации;
1 - конструктивное исполнение: 1 - блочная часть; отсутствие цифры - кабельная часть;
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81.
Основные технические характеристики соединителей ГРПП3:
| Общие характеристики соединителей ГРПП3: | |
|---|---|
| Тип соединителя: | прямоугольный, низкочастотный, малогабаритные для печатного монтажа |
| Климатическое исполнение: | всеклиматическое по ГОСТ В 20.39.404-81 |
| Состав соединителя: | вилка, розетка |
| Вид корпуса: | блочный (приборный), кабельный |
| Конструктивное исполнение: | с прямым удлиненным хвостовиком, с нормальным хвостовиком |
| Вид сочленения: | врубное |
| Покрытие контактов: | серебро |
| Способ монтажа проводов: | объемный, пайкой |
| Монтаж: | внутренний |
| Технические параметры соединителей ГРПП3: | |
| Общее количество контактов: | 14, 24, 36, (36)24, (36)16, 46, (46)24, 58 |
| Сопротивление контактов, не более, Ом: | 0,008 |
| Рабочий ток на контакт, А: | 0,5; 1 |
| Максимальное рабочее напряжение, В: | 100 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 20000 |
| Электрическая прочность изоляции, В: | 500 |
| Емкость между любыми контактами, не более, пФ: | 2 |
|
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g): |
1....5000 300 (30) |
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 1500 (500) |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 500 (50) |
| Линейное ускорение, м/с2 (g): | 1000 (100) |
| Атмосферное пониженное давление, Па (мм рт.ст.): | 1,33x10-4 (10-6) |
| Рабочая температура окружающей среды, °C: | от -60 до +85 |
| Смена температур с учетом температуры перегрева контактов, °C: | от -60 до +115 |
| Повышенная относительная влажность воздуха при температуре 35°C, %: | 98 |
| Минимальная наработка, часов: | 15000 |
| Количество сочленений-расчленений: | 1000 |
| Срок сохраняемости, лет: | 25 |
