Артикул:
РП15-9ШВ-В
РП15-9ШВ-В

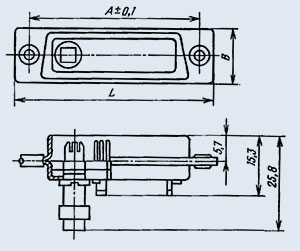

Соединители РП15-9ШВ-В электрические низкочастотные и радиочастотные прямоугольные малогабаритные комбинированные для объемного монтажа.
Применяются для соединения и разъединения низкочастотных и радиочастотных электрических цепей в электронной аппаратуре специального назначения.
Предназначены для работы в низкочастотных электрических цепях постоянного тока, переменного и импульсного токов при напряжении до 400 В и в высокочастотных цепях частотой до 10 ГГц при напряжении до 100 В.
Соединители врубного типа состоят из приборной вилки и приборной розетки.
Соединители с винтовым замком - из кабельной вилки и приборной розетки.
Вилки могут иметь кожух, розетки - фиксатор.
Кабельные вилки изготавливаются со штампованным металлическим кожухом, розетки приборные - без кожуха с винтовым фиксатором.
В зависимости от схемы расположения контактов соединители изготавливаются 10 типономиналов.
Покрытие низкочастотных контактов соединителей - серебро или золото, высокочастотных - серебро.
Соединители, изготовленные в соответствии с техническими условиями НКЦС.434410.509ТУ обеспечивают взаимозаменяемость соединителей РП15 по ГЕ0.364160ТУ.
Соединители РП15 предназначены для внутреннего монтажа и изготавливаются во всеклиматическом исполнении «В».
Категория качества: «ВП».
Технические условия:
- приёмка «5» НКЦС.434410.509ТУ.
Гарантийный срок хранения соединителей РП15 - 15 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
РП15-9ШВ-В
РП15 - тип соединителя;
9 - количество н.ч. контактов;
Ш - часть соединителя: Ш – вилка, Г - розетка;
В - покрытие контактов: В - серебро, А - золото;
Ф - наличие фиксатора (для розетки);
К - наличие кожуха (для вилки);
В - всеклиматическое исполнение.
Соединители РП15-9ШВ-В электрические низкочастотные и радиочастотные прямоугольные малогабаритные комбинированные для объемного монтажа.
Применяются для соединения и разъединения низкочастотных и радиочастотных электрических цепей в электронной аппаратуре специального назначения.
Предназначены для работы в низкочастотных электрических цепях постоянного тока, переменного и импульсного токов при напряжении до 400 В и в высокочастотных цепях частотой до 10 ГГц при напряжении до 100 В.
Соединители врубного типа состоят из приборной вилки и приборной розетки.
Соединители с винтовым замком - из кабельной вилки и приборной розетки.
Вилки могут иметь кожух, розетки - фиксатор.
Кабельные вилки изготавливаются со штампованным металлическим кожухом, розетки приборные - без кожуха с винтовым фиксатором.
В зависимости от схемы расположения контактов соединители изготавливаются 10 типономиналов.
Покрытие низкочастотных контактов соединителей - серебро или золото, высокочастотных - серебро.
Соединители, изготовленные в соответствии с техническими условиями НКЦС.434410.509ТУ обеспечивают взаимозаменяемость соединителей РП15 по ГЕ0.364160ТУ.
Соединители РП15 предназначены для внутреннего монтажа и изготавливаются во всеклиматическом исполнении «В».
Категория качества: «ВП».
Технические условия:
- приёмка «5» НКЦС.434410.509ТУ.
Гарантийный срок хранения соединителей РП15 - 15 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
РП15-9ШВ-В
РП15 - тип соединителя;
9 - количество н.ч. контактов;
Ш - часть соединителя: Ш – вилка, Г - розетка;
В - покрытие контактов: В - серебро, А - золото;
Ф - наличие фиксатора (для розетки);
К - наличие кожуха (для вилки);
В - всеклиматическое исполнение.
Основные технические характеристики соединителей РП15:
| Общие характеристики соединителей РП15: | |
|---|---|
| Тип соединителя: | комбинированный, прямоугольный |
| Климатическое исполнение: | всеклиматическое |
| Состав соединителя: | вилка (штырь), розетка (гнездо) |
| Вид корпуса: | блочный (приборный), кабельный |
| Исполнение монтажной части: | без кожуха, с прямым кожухом |
| Вид сочленения: | врубное, с винтовым замком |
| Покрытие контактов: | золото, серебро |
| Способ монтажа проводов: | объемный, пайкой |
| Монтаж: | внутренний |
| Технические параметры соединителей РП15: | |
| Общее количество контактов: | 9, 10, 14, 15, 23, 32, 36, 50 |
|
Сопротивление контактов, не более, МОм: - низкочастотных контактов: - высокочастотных контактов: |
5 10 |
| Рабочий ток на каждый контакт, А: | 5 |
|
Максимальное рабочее напряжение, В: - низкочастотных контактов: - высокочастотных контактов: |
400 100 |
|
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: - низкочастотных контактов: - высокочастотных контактов: |
5000 1000 |
|
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g): |
1....5000 500 (50) |
| Механический удар, одиночного действия, м/с2 (g): | 10000 (1000) |
| Механический удар, многократного действия, м/с2 (g): | 1500 (150) |
| Рабочая температура окружающей среды, °C: | от -60 до +125 |
| Повышенная относительная влажность воздуха при температуре +40°C, %: | 98 |
| Атмосферное пониженное рабочее давление, Па (мм рт.ст.): | 1,34х10-9 (10-12) |
| Минимальная наработка, часов: | 10000 |
| Количество сочленений-расчленений: | 500 |
| Срок сохраняемости, лет: | 15 |
