Артикул:
РГ1КП-3Г5ТП1-В
РГ1КП-3Г5ТП1-В

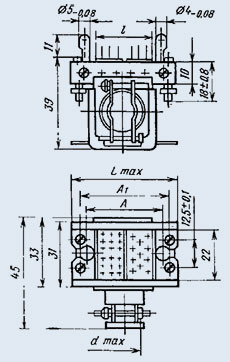

Соединители РГ1КП-3Г5ТП1-В электрические прямоугольные наборные комбинированные врубные или самозапирающиеся.
Применяются для соединения и разъединения низкочастотных, радиочастотных и высоковольтных электрических цепей электро и радиотехнической аппаратуры.
Конструкция соединителей позволяет комбинировать контактный набор и получать в одном соединителе низкочастотные, радиочастотные и высоковольтные контакты.
Соединители состоят из двух частей: наборной вилки (РШ) или наборной розетки (РГ).
Вилки и розетки изготавливается без кожуха, с прямым кожухом, с угловым кожухом.
Для предупреждения саморасчленения кабельных, приборных и блочных частей соединители снабжены замками-защелками.
Блочные части соединителей имеют «плавающее» устройство для обеспечения самоориентации при их установке на съемных блоках аппаратуры.
Покрытие контактов - серебро.
Метод монтажа - пайка.
Сочленение и расчленение соединителей должно производиться при отсутствии тока через их контакты.
Устойчивы к воздействию морского тумана, плесневых грибов, инея, росы и солнечной радиации.
Соединители типа РГ предназначены для внутреннего монтажа и изготавливаются во всеклиматическом исполнении «В».
Категория качества: «ОТК», «ВП».
Технические условия:
- ОСТ В 11 0121-91,
- ОЮ0.364.008ТУ,
- НЩ0.364.008ТУ.
Гарантийный срок хранения соединителей РГ - 15 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
РГ1КП-3Г5ТП1-В
Р - тип соединителя;
Г - вид контактов: Ш - вилка (штырь), Г - розетка (гнездо);
1 - условный типоразмер корпуса (1, 2, 3, 4, 5, 6, 7, 9, 11);
КП - конструктивная разновидность корпуса:
- П - приборный без кожуха (вилка),
- ПКП - приборно-кабельный с кожухом прямым (вилка),
- ПКУ - приборно-кабельный с кожухом угловым (вилка),
- КП - кабельный с кожухом прямым (розетка),
- КУ - кабельный с кожухом угловым (розетка),
- Б - блочный без кожуха (вилка, розетка),
- БКП - блочный с кожухом прямым (розетка),
- БКУ - блочный с кожухом угловым (розетка);
3Г5ТП1 - условное обозначение типовых колодок, набираемых в корпус
В - всеклиматическое исполнение.
Примечание:
В условном обозначении корпусов вилок блочных без кожухов, предназначенных для сочленения только с блочной розеткой без кожуха и розеткой без кожуха и замков, обозначение конструктивной разновидности корпуса отсутствует условное обозначение типовых колодок, набираемых в корпус.
Соединители РГ1КП-3Г5ТП1-В электрические прямоугольные наборные комбинированные врубные или самозапирающиеся.
Применяются для соединения и разъединения низкочастотных, радиочастотных и высоковольтных электрических цепей электро и радиотехнической аппаратуры.
Конструкция соединителей позволяет комбинировать контактный набор и получать в одном соединителе низкочастотные, радиочастотные и высоковольтные контакты.
Соединители состоят из двух частей: наборной вилки (РШ) или наборной розетки (РГ).
Вилки и розетки изготавливается без кожуха, с прямым кожухом, с угловым кожухом.
Для предупреждения саморасчленения кабельных, приборных и блочных частей соединители снабжены замками-защелками.
Блочные части соединителей имеют «плавающее» устройство для обеспечения самоориентации при их установке на съемных блоках аппаратуры.
Покрытие контактов - серебро.
Метод монтажа - пайка.
Сочленение и расчленение соединителей должно производиться при отсутствии тока через их контакты.
Устойчивы к воздействию морского тумана, плесневых грибов, инея, росы и солнечной радиации.
Соединители типа РГ предназначены для внутреннего монтажа и изготавливаются во всеклиматическом исполнении «В».
Категория качества: «ОТК», «ВП».
Технические условия:
- ОСТ В 11 0121-91,
- ОЮ0.364.008ТУ,
- НЩ0.364.008ТУ.
Гарантийный срок хранения соединителей РГ - 15 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
РГ1КП-3Г5ТП1-В
Р - тип соединителя;
Г - вид контактов: Ш - вилка (штырь), Г - розетка (гнездо);
1 - условный типоразмер корпуса (1, 2, 3, 4, 5, 6, 7, 9, 11);
КП - конструктивная разновидность корпуса:
- П - приборный без кожуха (вилка),
- ПКП - приборно-кабельный с кожухом прямым (вилка),
- ПКУ - приборно-кабельный с кожухом угловым (вилка),
- КП - кабельный с кожухом прямым (розетка),
- КУ - кабельный с кожухом угловым (розетка),
- Б - блочный без кожуха (вилка, розетка),
- БКП - блочный с кожухом прямым (розетка),
- БКУ - блочный с кожухом угловым (розетка);
3Г5ТП1 - условное обозначение типовых колодок, набираемых в корпус
В - всеклиматическое исполнение.
Примечание:
В условном обозначении корпусов вилок блочных без кожухов, предназначенных для сочленения только с блочной розеткой без кожуха и розеткой без кожуха и замков, обозначение конструктивной разновидности корпуса отсутствует условное обозначение типовых колодок, набираемых в корпус.
Основные технические характеристики соединителей РГ, РШ:
| Общие характеристики соединителей РГ, РШ: | |
|---|---|
| Тип соединителя: | комбинированный, с радиочастотными, низкочастотными и высоковольтными контактами |
| Условный типоразмер корпуса: | 1, 2, 3, 4, 5, 6, 7, 9, 11 |
| Климатическое исполнение: | всеклиматическое |
| Состав соединителя: | вилка (штырь), розетка (гнездо) |
| Исполнение монтажной части: | без кожуха, с прямым кожухом, с угловым кожухом |
| Вид сочленения: | врубное, самозапирающиеся |
| Покрытие контактов: | серебро |
| Способ монтажа проводов: | объемный, пайкой |
| Монтаж: | внутренний |
| Технические параметры соединителей РГ, РШ: | |
| Общее количество контактов в типовой колодке: | 2, 3 4, 6, 11, 18 |
|
Сопротивление контактов, не более, МОм: - низкочастотные контакты: - радиочастотные контакты: |
5 10 |
| Рабочий ток на каждый контакт в зависимости от схемы расположения контактов, А: | 2,5, 5, 15, 25 |
| Максимальное напряжение в зависимости от схемы расположения контактов, В: | 250, 300, 500, 1000, 3000 |
|
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: - при максимальном напряжении до 500 В: - при максимальном напряжении свыше 500 В: |
5000 10000 |
|
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g): |
1....2000 300 (30) |
| Механический удар, одиночного действия, м/с2 (g): | 1500 (150) |
| Механический удар, многократного действия, м/с2 (g): | 1500 (150) |
| Линейные нагрузки, м/с2 (g): | 1000 (100) |
| Рабочая температура окружающей среды, °C: | от -60 до +70 |
| Атмосферное пониженное рабочее давление, Па (мм рт.ст.): | 0,4х103 (3) |
| Минимальная наработка, часов: | 1000 |
| Количество сочленений-расчленений: | 500 |
| Срок сохраняемости, лет: | 8 |
