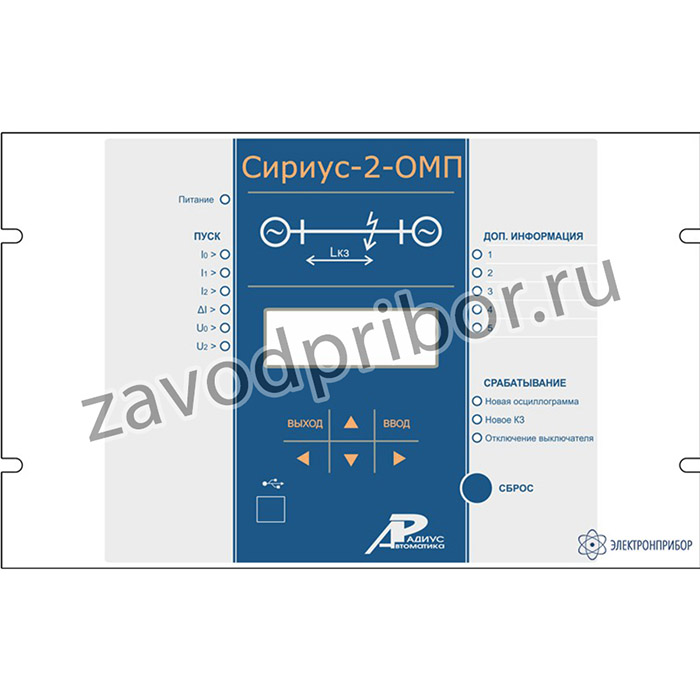

Сириус-2-ОМП — устройство определения места повреждения на воздушных линиях электропередачи 6-750 кВ

Описание устройства определения места повреждения на воздушных линиях электропередачи 6-750 кВ Сириус-2-ОМП:

Устройство Сириус-2-ОМП предназначено для определения места повреждения на воздушных линиях электропередачи напряжением 6-750 кВ.

Устройство устанавливается в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций напряжением 6-750 кВ.

Устройство Сириус-2-ОМП имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению.

УстройствоСириус-2-ОМП имеет сертификат системы «ГАЗПРОМСЕРТ» о соответствии требованиям нормативных документов ОАО «Газпром».

Функции устройства определения места повреждения на воздушных линиях электропередачи 6-750 кВ Сириус-2-ОМП:

ОМП:

• выдача результата в километрах;
• определение вида повреждения;
• пусковые органы по токам симметричных составляющих;
• пусковые органы по приращению токов симметричных составляющих;
• селективность при фиксации КЗ;
• функционирование на проходных подстанциях в прямом и обратном направлениях;
• пересчет результата после уточнения уставок;
• формирование данных для двухстороннего расчета;
• оценка качества данных для двухстороннего расчета;
• учет неоднородности обслуживаемой и параллельной линий (9 участков);
• учет режима работы нейтрали энергосистемы;

Сигнализация:

• выявление нового КЗ;
• появление новой осциллограммы;
• появление сигнала РПО;
• срабатывание при пусковых органов функции ОМП;
• пусковые органы по I0, I1, I2, I2/I1, I0/I1, U0, U1, U0;
• потеря связи по интерфейсам Ethernet 1 и Ethernet 2 (только в исполнении И4);
• мониторинг атрибута «quality» входящего GOOSE-сообщения (только в исполнении И4).

Сервисные возможности устройства определения места повреждения на воздушных линиях электропередачи 6-750 кВ Сириус-2-ОМП:

• цифровой осциллограф: все аналоговые сигналы, все дискретные сигналы;
• регистратор событий;
• часы-календарь: фиксация времени и даты возникновения аварии; измерение длительности КЗ; измерение длительности цикла АПВ; возможность встраивания устройства в систему единого точного времени станции или подстанции;
• сохранение параметров последних 25-ти срабатываний;
• измерение текущих токов и напряжений, тока параллельной линии, мощностей, энергий;
• конфигурирование и получение информации от устройства по ЛС;
• 8 наборов уставок;
• реле с функцией, задаваемой пользователем (2 шт.);
• дискретные входы с функцией, задаваемой пользователем (2 шт.);
• дискретные входы для записи дискретных сигналов в осциллограмму (16 шт.);
• светодиоды с функцией, задаваемой пользователем (5 шт.);
• аналоговый вход для записи сигнала напряжения в осциллограмму.

Эксплуатационные возможности устройства определения места повреждения на воздушных линиях электропередачи 6-750 кВ Сириус-2-ОМП:

• ввод и хранение уставок в энергонезависимой памяти;
• непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
• гальваническую развязку всех входов и выходов, включая питание, для обеспечения высо-кой помехозащищенности;
• высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях подстанций.
• Устройство не срабатывает ложно и не повреждается: при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением; при подаче напряжения оперативного постоянного тока обратной полярности; при замыкании на землю цепей оперативного тока.

Исполнения устройства определения места повреждения на воздушных линиях электропередачи 6-750 кВ Сириус-2-ОМП:

Устройство Сириус-2-ОМП доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство Сириус-2-ОМП-tA-nnnB-ss, где

Сириус-2-ОМП - фирменное название устройства;

tA – исполнение устройства по номинальному току вторичной обмотки ТТ:
1А – для номинального тока 1 А;
5А – для номинального тока 5 А;

nnnB – исполнение устройства по напряжению оперативного тока:
24В – напряжение питания 24 В постоянного тока;
48В – напряжение питания 48 В постоянного тока;
110В – напряжение питания 110 В постоянного тока;
220В – напряжения питания 220 В переменного (50 Гц), выпрямленного или постоянного тока;
220В DC – напряжение питания 220 В постоянного тока с импульсом режекции;

ss – тип интерфейса связи с АСУ:
И1 – один интерфейс USB (ModBus-RTU), два интерфейса RS485 (ModBus-RTU);
И3 – один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), один интерфейс Ethernet с разъемом RJ45 (Modbus TCP);
И4-TX – один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP);
И4-FX – один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два оптических интерфейса Ethernet (МЭК 61850-8-1, PRP);
И5-TX – один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, HSR, PRP, Modbus TCP);
И5-FX – один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два оптических интерфейса Ethernet (МЭК 61850-8-1, HSR, PRP, Modbus TCP).

Пример записи обозначения устройства Сириус-2-ОМП с напряжением оперативного питания 220 В, номинальным током ТТ 5 А, одним интерфейсом USB (ModBus-RTU) и двумя интерфейсами RS485 (ModBus-RTU) при заказе: «Устройство Сириус-2-ОМП-5A-220В-И1».
