Сталкер 15-14 (Li-Ion) — комплекс трассопоисковый

Назначение комплекса трассопоискового Сталкер 15-14 (Li-Ion):

Быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием.

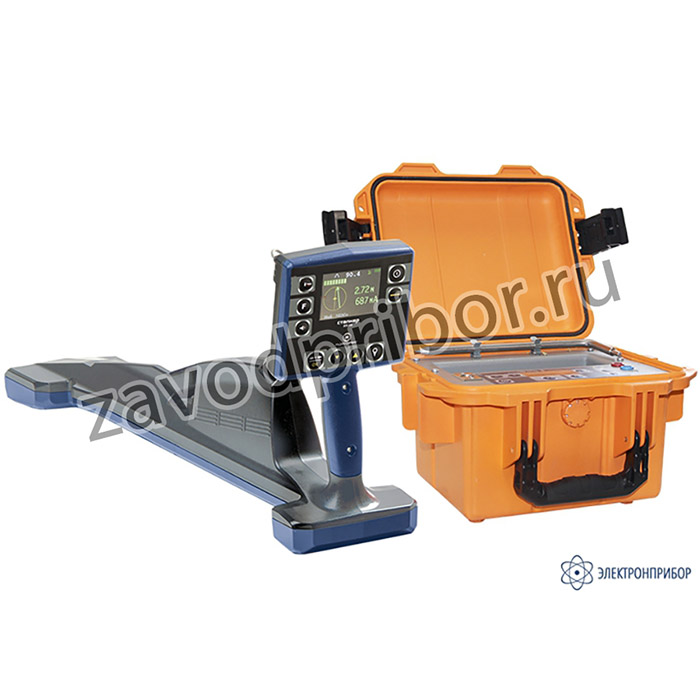

В комплект поставки Сталкер 15-14 входит генератор Сталкер ГТ-15 и приемник Сталкер ПТ-14.

Особенности комплекса трассопоискового Сталкер 15-14 (Li-Ion):

• Функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
• GPS - выноска подземных трасс с последующим наложением на карту;
• Беспроводная связь с ПК (Bluetooth);
• РАДИО частота (пассивная) для поиска трассы без генератора;
• Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
• Поиск повреждений «фазовым», контактным и бесконтактным методами;
• Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01;
• Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50;
• Легкий и компактный генератор ГТ-15;
• Меню приемника Сталкер ПТ-14 на русском и английском языках.

Назначение приемника Сталкер ПТ-14:

Приёмник совместно с генераторами ГТ-15, ГТ-75, ГТ-80 обеспечивает обследование кабельных линий и трубопроводов (далее, коммуникации):

• Определение планового положения и направления коммуникации с указанием отклонения от её оси с одновременной индикацией глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты (режим «ТРАССА»);
• Определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения и глубины залегания (режим «ТРАССА-ДАТЧИК»);
• Отбор жил кабеля, определения мест короткого замыкания или обрыва в кабеле или проводке (совместно с мини-датчиком МД-01).

Приёмник Сталкер ПТ-14 без применения генератора обеспечивает на рабочих частотах:

• «50 Гц» и «550 Гц» – поиск коммуникаций (кабельных линий) по наведенным сигналам токов промышленной частоты;
• «100 Гц» и «300 Гц» – поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);
• «550 Гц» и «1450 Гц» – поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;
• «Эфир» – поиск коммуникаций по наведенным сигналам телефонных и
• «РАДИО» – поиск коммуникаций по наведенным сигналам трансляционных каналов в диапазоне частот от 10 кГц до 36 кГц.

Приемник позволяет записать в память показания отображаемых значений, в том числе с привязкой к координатам, полученным от встроенного (для модификации приемника со встроенным GPS/ГЛОНАСC модулем) или внешнего GPS-устройства (в том числе и смартфона) и передать их в персональный компьютер или устройство с ОС Android для последующего анализа.

Описание приемника Сталкер ПТ-14:

Приёмник Сталкер ПТ-14 имеет ступенчатую регулировку усиления входного сигнала с шагом 6 дБ (каждый шаг изменяет усиление в два раза).

Диапазон напряжения питания от 6 до 9 В. Питание осуществляется от никель-металл-гидридного (Ni-Mh) аккумулятора номинального напряжения «6 В», емкостью «2000 мАч» или от пяти сменных элементов питания типоразмера АА, устанавливаемых в батарейном отсеке. Допускается применение пяти аккумуляторов типоразмера АА номинального напряжения «1,2 В». Конструкция приёмника обеспечивает извлечение и установку аккумуляторов или батарей (например, для замены) без нарушения пломбирования.

Приёмник имеет индикацию уровня заряда батареи и автоматическое отключение во избежание чрезмерного разряда. Приёмник при подключении блока питания обеспечивает зарядку аккумулятора и защиту от перезаряда без извлечения аккумулятора из приёмника.

Приёмник по каналу беспроводной связи «Bluetooth» имеет связь с внешним GPS «Bluetooth» модулем и с персональным компьютером.

Непрерывное отображение на дисплее всех необходимых параметров:

• Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию;
• Шкалы «максимума» и «минимума»;
• Глубины залегания и силы тока коммуникации на всех активных частотах;
• Шкала «зонд» - для определения мест повреждений;
• Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
• Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
• Режим острый максимум.

Запись в память приемника Сталкер ПТ-14:

• Уровня сигналов с магнитных антенн и по входу «ЗОНД»;
• Направления к коммуникации;
• Показания глубины залегания коммуникации и величины тока в ней;
• Направления поискового тока;
• Относительной полярности разности потенциалов по входу «ЗОНД»;
• Фазы сигнала по входу «ТРАССА»;
• Рабочих частот;
• Местные дата и время в момент снятия показаний по информации GPS;
• Координат места снятия показаний по информации GPS.

Особенности приемника Сталкер ПТ-14:

• Облегченная конструкция (вес 1,7 кг);
• Яркий цветной дисплей;
• Увеличенное время работы до 14 часов от Li-Ion аккумуляторов.

Приложение Stalker terminal для приемников Сталкер:

Вышло приложение Stalker terminal для Android для приемников Сталкер ПТ-14, Сталкер ПТ-24, Сталкер ПМ-2. Программа Stalker terminal позволяет использовать смартфон вместо внешнего GPS трекера.

Основные функции приложения:

• передача GPS координат со смартфона Android в приемники Сталкер ПТ-14, Сталкер ПТ-24, Сталкер ПМ-2;
• просмотр треков на смартфоне;
• экспорт треков для работы на ПК;
• объединение нескольких треков.

Скачать приложение Stalker terminal для Android можно по ссылке.
