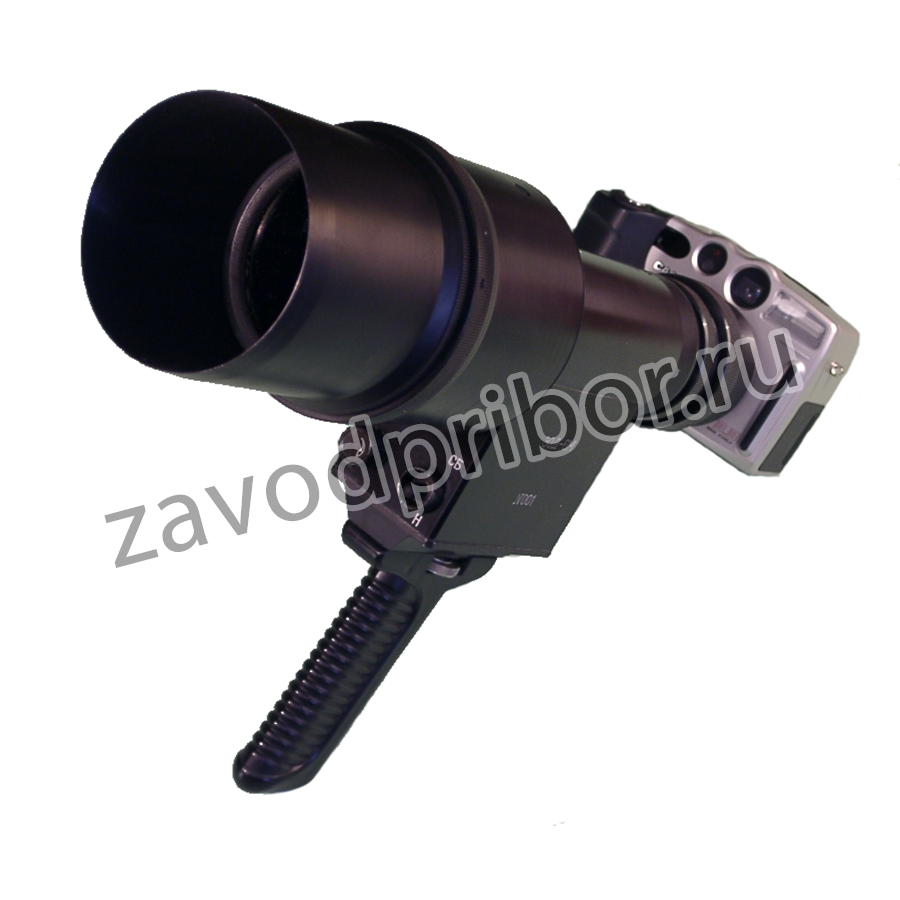

Назначение Электронно-оптический дефектоскопа (ЭОД) ФИЛИН-6:
Электронно-оптический дефектоскоп (ЭОД) "Филин-6" предназначен для дистанционного контроля высоковольтного энергетического оборудования находящегося под напряжением. В основе метода диагностики лежит определение характеристик коронных (КР) и поверхностно-частичных разрядов (ПЧР), а так же их зависимостей от величины напряжения и степени загрязнения изоляции. При помощи ЭОД возможно дистанционное обследование изоляции и оборудования. Оптический контроль, при помощи данного прибора, позволяет с минимальными затратами времени, выявить и определить:
- "нулевые" изоляторы в подвесной фарфоровой изоляции;
- источники короны и поверхностных частичных разрядов;
- микротрещины в опорно-стержневой изоляции;
- оценить поверхностную проводимость на изоляции.
По сравнению с предыдущими моделями дефектоскопов в ЭОД "ФИЛИН-6":
- повышена устойчивость к фоновым засветкам;
- уменьшено влияние бликов на картину искровых (коронных) разрядов;
- установлен кварцевый объектив, прозрачный для ультрафиолетового излучения.
За период с июля по ноябрь 2001 года специалистами с помощью ЭОД "ФИЛИН-6" было обследовано 9 подстанций РАО "ЕЭС России". Осмотру подвергались все шины, спуски, фарфоровые вводы аппаратов, подвесная и опорная изоляция.
В результате обследования оборудования было выявлено 59 дефектов, в том числе:
- микротрещины в опорно-стержневых фарфоровых изоляторах колонок разъединителей составили 41 %;
- "нулевые" фарфоровые изоляторы в подвесной изоляции шин - 29%;
- набросы проволоки на токоведущие части оборудования - 10 %;
- заниженное сечение шлейфа - 8 %;
- дефекты конструкции и монтажа - 12 %.
ЭОД "ФИЛИН-6" успешно эксплуатируется в ряде энергосистем (ОАО "МОСЭНЕРГО", ОАО "СВЕРДЛОВЭНЕРГО", ОАО "КУЗБАССЭНЕРГО", ОАО "НИЖНЕВАРТОСКНЕФТЕГАЗ" и т.д.), а также за рубежом: Австралия, Бразилия, Польша, Китай.
Принцип работы ЭОД ФИЛИН-6:
Принцип работы ЭОД ФИЛИН-6 иллюстрируется блок-схемой. Оптические изображения изоляции (И), ПЧР и КР, проходя через светофильтр (СФ) с полосой пропускания в коротковолновой части оптического спектра, формируются входным объективом (01) на фотокатоде (ФК) электронно-оптического усилителя света (ЭОП) с микроканальной пластиной (МКП). Оптические сигналы усиливаются более чем в 20000 раз. Их можно наблюдать на экране (Э) через окуляр (O2) или записывать каким-либо из подходящих устройств (УЗ).
Перед входным объективом можно также устанавливать специальный диспергирующий фильтр, для оценки степени загрязнения изоляции.
Высокий коэффициент усиления яркости света позволяет производить диагностику с расстояния в десятки метров, что особенно важно для профилактического контроля оборудования под высоким напряжением. Разработанные методики дистанционного профилактического контроля внешней изоляции различных видов высоковольтного энергетического оборудования, основанные на регистрации характеристик оптического излучения разрядных процессов, обеспечивают высокую производительность и безопасность контроля.
Эопограммы с коронными или поверхностными частичными разрядами фиксируются с экрана дефектоскопа с помощью фотоприставки на цифровую фотокамеру.
Разработанные методики дистанционного профилактического контроля внешней изоляции различных видов высоковольтного энергетического оборудования, основанные на регистрации характеристик оптического излучения разрядных процессов, обеспечивают высокую производительность и безопасность контроля с приемлемой степенью достоверности.
Эопограммы с коронными или поверхностными частичными разрядами фиксируются с экрана дефектоскопа с помощью фотоприставки, на видеокамеру или цифровую камеру.
ЭОД "ФИЛИН-6" аналогов в России не имеет. За рубежом освоен выпуск аналогичного прибора фирмой Coro-Cam (ЮАР), цена которого составляет 70000.00 $ США.
