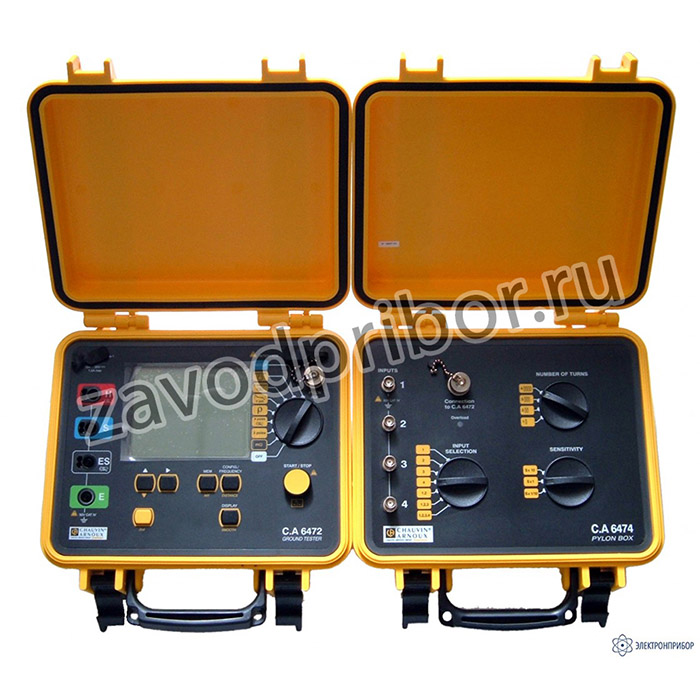

C.A 6472 + C.A 6474 — измеритель сопротивления и заземления опор линий электропередачи

Многофункциональность тестера C.A 6472:

• Все типы измерения заземления и измерение заземления на опорах линий электропередачи (модуль C.A 6474);
• Удельное сопротивление (методы Венера и Шлумбергера);
• Соединение заземлителей;
• Сопротивление грунта;
• Проводимость / Сопротивление.

Высокая эффективность тестера C.A 6472:

• Широкий диапазон измерения, выбор оптимального разрешения;
• Выбора частоты измерения от 41 Гц до 5 кГц;
• Автоматический расчет коэффициента соединения заземлителей и удельного сопротивления грунта;
• Защита от посторонних напряжений до 60 В максимум;
• Измерение и анализ заземления опор линий электропередачи;
• Запись результатов.

Универсальный прибор:

Тестер заземления и удельного сопротивления C.A 6472 используется для быстрого и всестороннего теста всех заземленных систем, собирая все функции заземления в одном приборе. При использовании с модулем C.A 6474, тестер измеряет заземление опор линий электропередачи.

Новое понятие измерения:

В отличии от традиционных тестеров заземления, в C.A 6472 предусмотрен выбор частоты измерения от 41 Гц до 5078 Гц, это дает возможность анализа системы заземления в любых условиях, к примеру, при попадании молнии. 2 режима измерений для легкого и удобного снятия результатов измерений. Автоматический режим - одно нажатие для простой обработки:

• Выбор функции ротационным переключателем;
• Нажатие клавиши START / STOP;
• Запись результатов.

В этом режиме C.A 6472 выполняет измерения на частоте 128 Гц (по умолчанию) и сам выбирает соответствующую частоту в случае вмешательства напряжения.

Экспертный режим:

Пользователи могут выбрать необходимые параметры измерения (определенная частота измерения, просмотр частоты, напряжение измерения между H и S, и т.д.) и могут получить доступ к дополнительным результатам измерения для более точной интерпретации. Автоматическое распознавание входных разъемов: сигнализация на дисплее о неправильном подключении или отсутствии контактов.

Методы измерения:

Измерение сопротивления заземления методом 3-х электродов

Для измерения сопротивления RE штыря заземления обычно используется метод 3-х электродов. Также можно измерить и сопротивление вспомогательных штырей заземления - RS и RH. Пользователь может выбирать частоту измерительного сигнала в пределах от 41 до 5 кГц или прибор сделает это автоматически.

ПРИМЕЧАНИЕ: Прибор имеет специальную утилиту для выбора частоты тестового сигнала. Это позволяет пользователю или автоматически выбрать частоту тестового сигнала, на которой влияние напряжения помехи минимально.

Диапазон измерения сопротивления: от 0,01 Ом до 100 кОм;
Выбор измерительного напряжения: 16 или 32 В эфф.;
Выбор частоты измерительного сигнала: от 41 Гц до 5 кГц;
Измерение RS и RH: от 0,01 Ом до 100 кОм;
Постороннее напряжение: макс. 60 В пик.

Измерение связи между заземлителями (влияния заземлителей друг на друга)

Используется для оценки взаимного влияния 2 заземлителей, не соединенных между собой, для чего вычисляется коэффициент связи, который должен быть как можно меньше.

Оператор последовательно выполняет 3 измерения (два обычных измерения с 3 электродами, определяя R1 и R2, и одно измерения методом 2 электродов, определяя R1-2) и прибор автоматически вычислит сопротивление связи:
RC = (R1 + R2 - R1-2) / 2

Измерение сопротивления грунта

Если можно выбрать местоположение электрода заземления, то следует провести измерение сопротивления грунта, чтобы определить место, где оно минимально (минимизация цены конструкции).

Прибор C.A 6472 рассчитывает удельное сопротивление грунта автоматически по методу Венера (Wenner) или Шлумбергера (Schlumberger) сразу после ввода расстояния между штырями.

Сопротивления RE, RES, RS и RH также могут быть рассчитаны. Также можно выбрать частоту тестового сигнала.

Характеристики:

Диапазон измерения сопротивления RS-SE: от 0,01 Ом до 100 кОм;
Выбор измерительного напряжения: 16 или 32 В эфф.;
Выбор частоты измерительного сигнала: от 41 Гц до 5 кГц;
Измерение RE, RES, RS и RH: от 0,01 Ом до 100 кОм;
Паразитное напряжение: макс. 60 В пик.;
Автоматический расчет по методу Венера (Wenner) или Шлумбергера (Schlumberger) сразу после ввода расстояния между штырями.

Измерение сопротивления / проводимости

Проводится 4-проводным или 2-проводным методом, возможна перемена направления измерительного тока. Измерение применяется для проверки:

• Состояния измерительных кабелей;
• Состояния соединений между кабелями и измерительными штырями;
• Состояния параллельных соединений между заземлителями в группе.

Характеристики:

Методы: 2-проводный или 4-проводный (в 2-проводном методе возможна компенсация измерительных проводов)
Диапазон измерения сопротивления: от 0,001 Ом до 100 кОм
Измерительный ток: 200 мА при R < 20 Ом.

Измерение потенциала грунта

При измерении потенциала учитываем зависимость от расстояния. Выполняя несколько измерений с различными расстояниями (d), можно отследить изменение потенциала вокруг системы заземления.

Измерение заземления на опорах линии передачи с кабелем заземления (C.A 6474)

Как правило, линии высокого напряжения сопровождаются кабелем заземления или молниизащиты, который соединяет все опоры линий электропередачи вместе. Поскольку все опоры связаны этим кабелем, их заземление - параллельное. Это означает, что невозможно измерить заземление опоры, используя традиционный метод 3-х электродов, если кабель заземления не отсоединен (отсоединение кабеля - опасная и трудоемкая работа).

Используя модуль C.A 6474, C.A 6472 измеряет заземления опор, даже если опора - часть параллельной системы заземления. БЕЗ отключения опор.

С 4 гибкими датчиками тока Ampflex, обмотанными вокруг основ опор, и с частотой измерения до 5 кГц, возможно измерить земной импеданс каждой опоры отдельно и общее сопротивление всех опор вместе.

Кроме того, использование гибких датчиков позволяет приобщиться к любой геометрии опор.
