Назначение стационарной высоковольтной испытательной лаборатории для проведения испытаний электрооборудования и диэлектрических средств защиты ВИЛ СЭТ-50:
Стационарная высоковольтная лаборатория ВИЛ СЭТ-50 предназначена для выполнения периодических и внеочередных испытаний средств защиты (диэлектрических перчаток и бот, инструмента с изолирующими ручками, указателей напряжения, измерительных и изолирующих клещей, и изолирующих штанг) и электрооборудования до 50кВ. Дополнительно возможно расширить функционал высоковольтной лаборатории испытаниями трансформаторного масла, автоматических выключателей, силовых трансформаторов, ОПН, разрядников и механическими испытаниями лестничных конструкций, монтерских поясов, лазов, когтей страховочных, канатов, изолирующих подставок и т.д.
1. Автоматизированный стенд испытаний средств защиты и инструмента напряжением до 15 кВ: предназначен для проверки и последующей сушке диэлектрических перчаток, бот, калош, инструмента с изолирующими ручками и т.д. Проводит испытания в автоматическом режиме 4-х изделий одновременно, при этом оператор необходим только для загрузки изделия в соответствующее приспособление и нажатии кнопки «ПУСК». Сменные картриджи для испытуемых изделий, позволяют экономить время, затрачиваемое на установку изделий.
2. Автоматизированный стенд испытаний указателей напряжения до 1000 В: предназначен для испытания различный указателей напряжения. Испытания проходят в автоматическом или ручном режиме.
3. Автоматизированный стенд испытаний изолирующих штанг и электрооборудования до 50 кВ: предназначен для проверки изолирующих штанг, токоизмерительных клещей, изолирующих клещей, изоляторов, указателей ВН и электрооборудования. Проводит испытания в автоматическом режиме, при этом оператор необходим только для крепления изделия. После нажатия кнопки «пуск» стенд в автоматическом режиме проведет испытание повышенным напряжением и выдаст результат в базу данных компьютера и распечатает протокол.
4. Стенд испытания трансформаторного масла: предназначен для различных испытаний трансформаторного масла и других жидких диэлектриков.
a) Установка для определения пробивного напряжения трансформаторного масла и других жидких диэлектриков до 100 кВ. Установка полностью автоматизирована. Выполняются процессы перемешивания, циклы испытаний и рассчитываются результаты. Система в автоматическом режиме без участия человека проводит цикл испытаний и индуцирует среднее напряжение пробоя, коэффициент вариации, температуру в помещении.
б) Установка измерения диэлектрических потерь жидких диэлектриков: предназначена для измерения тангенса угла диэлектрических потерь трансформаторного масла и некоторых других жидких диэлектриков проводимых по ГОСТ 6581-75.
5. Стенд испытания автоматических выключателей: предназначен для проверки работоспособности и снятия ампер-секундных характеристик автоматических выключателей защиты, работающих в цепях переменного тока, с регистрацией значений тока и времени срабатывания автоматических выключателей.
Проверка характеристик автоматических выключателей, подключенных непосредственно к электросети, путем создания искусственного замыкания за местом установки проверяемого выключателя, регулирование значения тока короткого замыкания, измерение времени отключения выключателя и действующего значения тока в момент отключения. Выдача регулируемого тока. Измерение действующего значения тока и времени срабатывания проверяемого автомата.
Автоматический контроль работоспособности основных узлов устройства при включении питания. Накопление и хранение в памяти устройства информации о результатах испытаний. Передача накопленной информации на ПК для оформления отчетов.
6. Стенд испытаний силовых трансформаторов предназначен для испытания трансформаторов напряжения 10/0,4 кВ повышенным напряжением и измерения тока и потерь холостого хода, коэффициента трансформации и омического сопротивления обмоток по постоянному току.
7. Автоматизированный стенд механических испытаний предназначен для испытаний средств подмащивания: лестничных конструкций, монтерских поясов, лазов, когтей страховочных, канатов, изолирующих подставок и т.д. Стенд проводит испытания в автоматическом режиме при этом оператор необходим только для закрепления изделия в соответствующее приспособление. Для создания усилия используется пневмоцилиндр, управляемый микропроцессором, позволяющий в ручном или автоматическом режиме плавно (с дискретой 1 кг) регулировать величину усилия и время испытаний. После нажатия кнопки «пуск» пневмоцилиндр создает необходимое усилие и выдает результат в базу данных компьютера и распечатает протокол.
Описание стационарной высоковольтной испытательной лаборатории для проведения испытаний электрооборудования и диэлектрических средств защиты ВИЛ СЭТ-50:

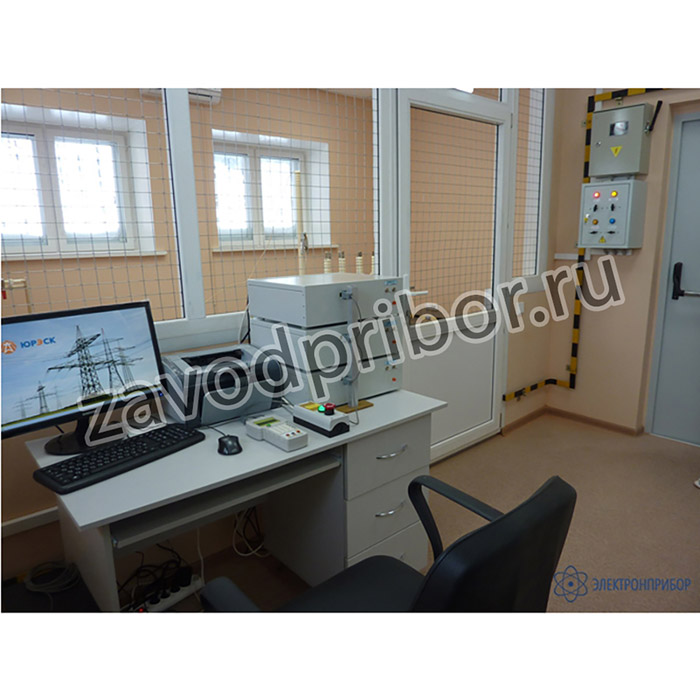

Стационарная лаборатория испытаний средств защиты ВИЛ СЭТ-50 состоит из 3 основных стендов, которые могут функционировать независимо друг от друга, а также как единая система. Состав лаборатории оптимизирован для удобства персонала и имеет минимальное количество органов управления: единый центр управления и обработки результатов измерений состоящий из пультов управления и компьютера. Абсолютно электробезопасный пульт управления с ЖКИ дисплеем и отображением буквенно-цифровой информации, с передачей данных в блок управления по инфракрасному каналу без соединительных проводов и далее в компьютер. Конструкция блоков управления в международном формате «Евроконструктив 19”» с возможностью установки в стойку.
Электронная регистрация результатов испытаний с последующей автоматической передачей данных на компьютер, расстановкой данных в текст готового шаблона и распечаткой протоколов испытаний с возможностью передачи данных в удаленную базу данных по сети. Программное обеспечение «Регистратор СЭТ-ЛАБ» представляет собой программу работы с оборудованием и базу данных результатов. Оператор может создавать собственные программы испытаний (до 19шт). Также, имеется возможность работать в ручном режиме управления путем снятия показаний параметров, или по принципу «годен – не годен».
Измерение 2-мя типами приборов: цифровая индикация на ЖКИ дисплее и стрелочная.
Высокоэффективная система имеет минимальное время подготовки цикла испытания. Основные программы испытаний средств индивидуальной защиты находятся в меню пульта системы, и во время выполнения автоматического испытания оператор может не контролировать процесс, а готовить следующее изделие.
Работа оператора в 3 шага:
1. Закрепил изделие;
2. Запустил нужную программу испытаний( боты/перчатки/инструмент и т.д.);
3. Распечатал или сохранил в базу данных протокол испытаний.
Высоковольтная испытательная лаборатория ВИЛ СЭТ-50 отвечает требованиям Декларации Таможенного союза о соответствии ТР ТС 004/2011, ТР ТС 020/2011; Получен Сертификат соответствия требованиям ГОСТ Р.
В состав высоковольтной испытательной лаборатории ВИЛ СЭТ-50 входят следующие стенды:
1. СТЕНД для испытаний средств защиты и инструмента напряжением до 15 кВ;
2. СТЕНД для испытаний указателей напряжения до 1000В;
3. СТЕНД для испытания изолирующих штанг, изоляторов и электрооборудования напряжением до 50Кв.
Испытательная лаборатория по требованию Заказчика может дополнительно комплектоваться:
4. СТЕНД для испытания трансформаторного масла до 100кВ;
5. СТЕНД испытание силовых трансформаторов;
6. СТЕНД испытания автоматических выключателей;
7. СТЕНД механических испытаний лестниц, когтей, лазов, канатов и т.д.;
8. СТЕНД испытания вентильных разрядников и ограничителей перенапряжения до 10 кВ.
