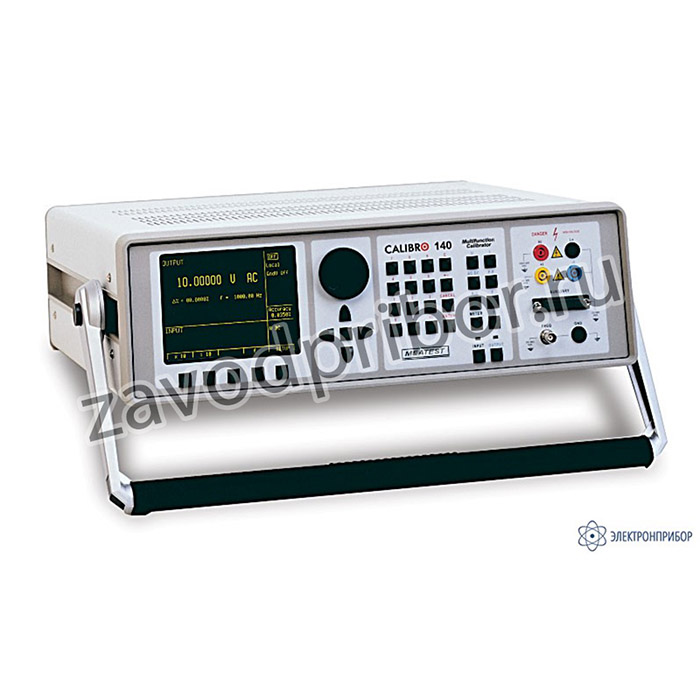

CALIBRO 140 — многофункциональный калибратор

Описание многофункционального калибратора CALIBRO 140:

Многофункциональный калибратор Calibro 140 представляет собой универсальный калибратор-тестер, предназначенный главным образом для применения в качестве эталона электрических величин в калибровочных лабораториях. Он может использоваться для калибровки любого прибора, измеряющего напряжение, ток, сопротивление, емкость и частоту. Встроенный генератор сигналов гармонической и негармонической формы позволяет также измерять параметры измерительных приборов, подавая на них испытательные сигналы с различным значением коэффициента амплитуды. В частотных режимах предусмотрена установка частоты, амплитуды и коэффициента заполнения выходного сигнала. Они пригодны для базовой калибровки осциллографов. Калибратор позволяет также измерять температуру с применением термопар (TC) и резистивных датчиков температуры (RTD). Встроенный мультиметр может использоваться самостоятельно или в связке с встроенным генератором. Калибратор обеспечивает возможность испытания преобразователей различных типов, стабилизаторов и испытательных установок без использования каких-либо других измерительных приборов.

Многофункциональный калибратор Calibro 140 предлагается в настольной модификации и в модификации для монтажа в 19-дюймовой стойке.

Назначение многофункционального калибратора CALIBRO 140:

В число основных функций калибратора входит генерирование калиброванного постоянного и переменного напряжения в диапазоне от 0 мкВ до 1000В, а также постоянного и переменного тока в диапазоне от 0мкА до 20А. Используя 50-витковую катушку, можно расширить диапазон токов калибратора: с катушкой он составляет от 50мкА до 500A. Минимальная погрешность калибратора в диапазонах постоянного напряжения равна 0,0035%, в диапазонах переменного напряжения— 0,03%, в диапазонах постоянного тока— 0,013%, а в диапазонах переменного тока— 0,055%. Максимальный диапазон частот для гармонических выходных сигналов— от 20Гц до 100кГц. Калибратор способен также генерировать периодические негармонические сигналы с заданным коэффициентом амплитуды. Это позволяет испытывать чувствительность мультиметров к искаженным сигналам. Еще одна функция калибратора— имитация сопротивления и емкости. С помощью калибратора можно имитироватьсопротивление в диапазоне от 0Ом до 50МОм и емкость в диапазоне от 1нФ до 50мкФ с точностью, достаточной для калибровки распространенных ручных мультиметров. Основная погрешность диапазонов сопротивления составляет 0,03%, диапазонов емкости— 0,5%. Сопротивление может использоваться с сигналами постоянного и переменного тока частотой до 1кГц.

В частотном режиме калибратор способен генерировать прямоугольный сигнал с регулируемым и калиброванным коэффициентом заполнения, частотой и амплитудой в диапазоне амплитуд от 1мВ до 10В и диапазоне частот до 10кГц. В высокочастотном подрежиме (HF) возможна генерация прямоугольного сигнала частотой до 20МГц с очень малым временем нарастания. Эти режимы полезны для калибровки соответствующих частотных диапазонов мультиметров, а также для калибровки чувствительности входных каналов и развертки осциллографов.

Для калибровки ваттметров и электрических счетчиков постоянного тока и переменного тока (однофазных) предназначен режим мощности и энергии. Выходное напряжение устанавливается в диапазоне до 240В, выходной ток— до 10А, коэффициент мощности— от -1 до +1 в диапазоне частот от 20до 400Гц. Допустимая нагрузка по току потенциального выхода равняется 30мА. Возможна также калибровка аналоговых ваттметров, обычно потребляющих больший ток. Для калибровки термометров и терморегуляторов предназначен режим имитации датчиков температуры. Калибратор обеспечивает имитацию всех распространенных резистивных датчиков на базе Pt и Ni, а также термопар типов R, S, B, J, T, E, K, N. Компенсация холодного спая термопары осуществляется путем ввода поправочного значения с клавиатуры или автоматически путем измерения окружающей температуры датчиком Pt-100. Погрешность имитируемых резистивных датчиков температуры и термопар зависит от установленного значения и типа датчика. Для резистивных датчиков неопределенность значения температуры находится в диапазоне от 0,04 до 0,5 °C, для термопар— от 0,4 до 4,0°C.

Встроенный мультиметр

К основным возможностям встроенного мультиметра, входящего в стандартную конфигурацию калибратора, относится измерение постоянного тока до 20мА, постоянного напряжения до 10В, сопротивления до 2кОм и частоты до 15кГц. Он позволяет измерять параметры выходных сигналов различных типов преобразователей с погрешностью 0,01%. С помощью термопары или резистивного датчика температуры возможно измерение температуры, а с помощью внешних тензодатчиков — измерение и индикация давления, крутящего момента, силы и т.д.

Калибратор-тестер

Калибратор может использоваться в одновременном режиме, когда на выходе прибора генерируется сигнал выбранного типа, а отклик испытуемого устройства (ИУ) на этот сигнал измеряется встроенным мультиметром. Возможности программирования калибратора позволяют задать до 10шагов, определяемых видом и значением выходного сигнала на стороне источника, с ожиданием отклика ИУ и измерением этого отклика при помощи встроенного мультиметра (в том числе контролем на соответствие отклика допустимым пределам для ИУ). Испытание может выполняться автоматически. По завершении испытания наиндикаторе передней панели отображается информация об исходе каждого шага — PASS (исход положительный) или FAIL (исход отрицательный). При выполнении испытаний в автоматическом режиме становятся активными релейные контакты с гальванической развязкой, с помощью которых можно управлять другим оборудованием (например, сортировочным).

Удобство пользования

Калибратор Calibro 140 оснащен рядом других функций, облегчающих работу с ним. К их числу относится возможность задавать относительные отклонения от фактического значения выбранного выходного сигнала, индикация неопределенности выходного сигнала, процедура калибровки и др. Для управления и индикации в калибраторе используется большой люминесцентный индикатор, на котором отображается вся необходимая информация. Управление осуществляется при помощи меню. Часто используемым функциям назначены постоянные клавиши прямого действия. Обычно калибратор оборудуется шинойGPIB и последовательным портом RS-232, что позволяет дистанционно управлять им с персонального компьютера.

Калибратор может входить в состав программных систем калибровки WinQbase компании MEATEST.
