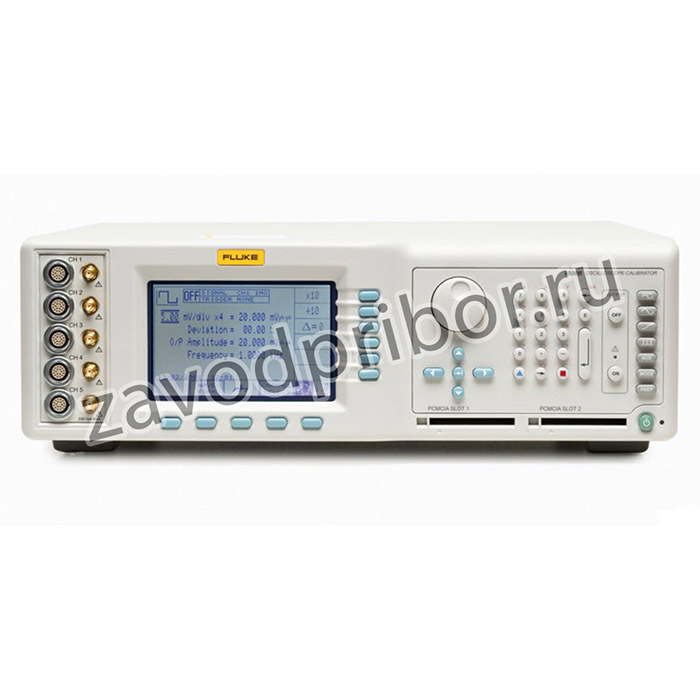

Fluke 9500B — калибратор осциллографов

Описание калибратора осциллографов Fluke 9500B:

Самая высокопроизводительная в мире, полностью автоматизированная, модернизируемая рабочая станция для калибровки осциллографов

Калибровка осциллографов может представлять собой сложную задачу, решение которой требует значительных затрат времени и средств. Выполнение такой работы часто требует управления и интерпретации результатов квалифицированным оператором, а имеющиеся на сегодняшний день многоканальные измерительные приборы обычно требуют утомительного переключения проводов. Даже автоматизированные системы нуждаются в значительных вмешательствах оператора при выполнении части наиболее простых процедур калибровки. Хуже того, коммутационные системы или мультиплексоры, которые используются для повышения степени автоматизации, часто вносят больше ошибок и искажений, чем сам калибруемый прибор.

В дополнение к этой проблеме, быстрое развитие технологий производства осциллографов делает затруднительным поддержание надлежащего уровня производительности без регулярного вложения материальных средств. Рабочая станция для калибровки осциллографов 9500B решает эти проблемы. Это означает, что преимущества полностью автоматизированной и точной калибровки осциллографов без участия оператора теперь вполне доступны каждому, при уровнях затрат и производительности, которые соответствуют бюджету и потребностям, включая возможность повышения производительности при возникновении такой необходимости в будущем.

Активная головка 9560 – для максимально сглаженного синусоидального сигнала до 6,0 ГГц

Выпуск последней модели активной головки, 9560, еще раз подчеркивает наше внимание к калибровке осциллографов. Мы по-прежнему сосредоточены на сохранении вложенных клиентом средств, в подтверждение чему новая активная головка 9560 позволяет пользователям устаревшей модели калибратора 9500 модернизировать его до уровня 9500B и оценить преимущества более современного оборудования и расширения технических возможностей. 9560 может подавать сглаженные синусоидальные волны до 6,0 ГГц и фронты импульсов 70 пс.

В отличие от других калибраторов осциллографов оператор не ограничен использованием импульсов фиксированной амплитуды. Применение технологии активных головок Active Head Technology™ позволяет регулировать амплитуду выходного сигнала в диапазоне от 4,44 мВ до 3,1 В, что дает возможность выполнять калибровку усилителей осциллографов вплоть до самых пределов их чувствительности. При любой амплитуде управляемая фильтрация формы волны обеспечивает точно заданное распределение энергии всех скоростных фронтов.

• Полная автоматизация обеспечивает возможность калибровки осциллографов без участия оператора даже с использованием современных сверхвысокопроизводительных многоканальных приборов;

• Возможность непрерывной модернизации способствует сохранению средств, вложенных в оборудование для решения постоянно изменяющихся производственных задач;

• Одновременный выход на 5 каналов устраняет необходимость смены кабелей, использования сложных мультиплексоров сигнала или схем согласования полного сопротивления;

• Возможность генерации сглаженных синусоидальных волн до 6,0 ГГц и фронтов импульсов до 70 пс обеспечивает все рабочие характеристики и эксплуатационную гибкость, которые необходимы для проведения полной калибровки высокопроизводительных осциллографов сегодняшнего и завтрашнего поколения;

• Уникальная технология активных головок Active Head Technology™ от Fluke Calibration позволяет генерировать калибровочные сигналы непосредственно на входе осциллографа — решена проблема поиска источника искажений сигналов: соединяющие кабели или сам осциллограф.

Особенности калибратора осциллографов Fluke 9500B:

Особенности калибратора осциллографов 9500B Oscilloscope Calibrator

Автоматизация калибровки осциллографов, возможно, является одним из наиболее значимых усовершенствований производительности, которое может быть реализовано во многих калибровочных лабораториях. Выполнение такой работы вручную требует привлечения квалифицированных специалистов и значительных затрат времени на решение исключительно однообразных задач. Полуавтоматизированные или частично автоматизированные решения снижают актуальность этой проблемы и освобождают рабочее время специалистов для выполнения более полезных задач. Однако, на практике, такие частичные решения чреваты своими собственными проблемами.

За последнее десятилетие предпочтения при выборе модели осциллографа перешли от двухканальных к более сложным четырехканальным приборам. При калибровке таких приборов необходимо подавать калибровочный сигнал через разные каналы по мере выполнения процедуры. Это можно делать путем переподключения кабелей, что требует участия оператора. Манипуляции с кабелями и разъемами в случае высокоточных приборов могут вносить дополнительные погрешности в результаты измерений. Альтернативным способом направления сигналов является использование коммутационной матрицы, которое может привести к возникновению проблем с отражением сигналов, плохими контактами и различиями в длине хода, которые значительно повышают погрешность калибровки.

Активные головки и полная автоматизация

Калибратор Fluke Calibration 9500B решает эти проблемы и обеспечивает истинно полную автоматизацию благодаря применению уникальных активных головок. При использовании 9500B все сигналы, необходимые для полной калибровки осциллографа, генерируются в съемных головках, которые удалены от основного блока калибратора. Головки подключаются непосредственно ко входам осциллографа без дополнительных кабелей. Все управление и переключение форм сигнала производятся под контролем основного блока калибратора, но внутри самой головки, буквально в нескольких миллиметрах от входа осциллографа и усилителей. С учетом того, что каждый основной блок 9500В способен контролировать до пяти головок, подача, контроль и переключение всех сигналов, необходимых для калибровки 4–канального осциллографа с внешним триггером, могут осуществляться без вмешательства оператора и необходимости внешних переключений.

Программное обеспечение для управления процессом калибровки MET/CAL® Plus

Последним звеном в цепи полной автоматизации является программное обеспечение. Калибратор осциллографов 9500B Oscilloscope Calibrator может использоваться в сочетании с мощным программным пакетом для управления автоматизированной калибровкой MET/CAL Plus от Fluke Calibration, который работает на базе IEEE-488 (универсальной интерфейсной шины). Помимо автоматизации процесса калибровки, MET/CAL документирует полученные результаты, ведет учет проведенных работ, а также позволяет разрабатывать новые процедуры калибровки осциллографов. Программа работает на платформе Microsoft Windows®, поддерживает работу в многопользовательской сетевой среде и имеет расширенные возможности, такие как обеспечение связи средств измерения с национальными эталонами в соответствии с требованиями стандарта ISO 9000, создание сертификатов и отчетов, а также высокоуровневое программирование процедур. В результате пользователь получает повышенную производительность, согласованность результатов калибровки, минимальный риск ошибки оператора, а также снижение требований к квалификации оператора, т. е. более высокое качество калибровки за меньшую цену.

«Золотая» программа поддержки

Чтобы не отставать от быстро меняющегося рынка осциллографов, Fluke Calibration непрерывно создает новые процедуры калибровки. За одноразовую невысокую плату (не выше стоимости написания трех-четырех процедур калибровки цифрового запоминающего осциллографа) можно получить право участия в нашей программе MET/SUPPORT Gold Software Support Program, которая предоставляет доступ ко всем новым процедурам, написанным группой разработчиков программного обеспечения компании Fluke в течение последующих 12 месяцев. В настоящее время это составляет свыше 100 новых процедур калибровки осциллографов в год. Кроме этого, нет необходимости в направлении запроса на обновление или ожидании доставки; все новые процедуры становятся доступны для загрузки с нашего веб-сайта. В дополнение к бесплатной библиотеке процедур участник программы получает приоритетную поддержку в течение 60 дней в подготовке и работе с MET/SUPPORT Gold. Наша программа MET/SUPPORT Gold предоставляет целый ряд преимуществ, включая возможность загрузки новых процедур с нашего веб-сайта или даже получения процедур, разработанных по индивидуальному заказу. Если необходимая процедура калибровки осциллографа недоступна и требуется срочно, мы можем написать ее для вас за очень короткий срок в рамках нашей схемы быстрого создания процедур.

Модернизируемость

Защита ваших инвестиций

За последние годы сильно изменились технологии производства осциллографов и требования к уровню производительности, и эта тенденция сохраняется. Приборы, которые всего лишь несколько лет назад были самыми совершенными, сегодня могут быть отнесены к резерву общего назначения. Основной проблемой калибровочных лабораторий, обслуживающих такие приборы, является следование за этим стремительным прогрессом. Fluke Calibration 9500B предлагает идеальное решение — полную модернизируемость. Сегодня можно вложить средства в скромное решение, модель 9500 для калибровки осциллографов с рабочей полосой частот до 600 МГц. А по мере изменения технологических задач и возникновения необходимости в более производительных приборах можно модернизировать имеющееся оборудование для работы с полосами частот до 1,1 ГГц, 3,2 ГГц или даже 6 ГГц. Если уже сейчас необходимо работать с высокопроизводительными приборами, можно сразу выбрать требуемый уровень. Если же в настоящее время нет необходимости в полной автоматизации, можно начать с небольшого количества активных головок или только одной. По мере необходимости можно добавлять количество активных головок до тех пор, пока не будет достигнута требуемая степень автоматизации и уровень производительности, который точно соответствует ежедневным потребностям вашей организации в калибровке осциллографов. Только рабочие станции для калибровки осциллографов 9500 и 9500B от Fluke Calibration, в которых применяется уникальная технология активных головок Active Head Technology™, могут предложить путь технологической модернизации, который сохранит средства, вложенные в калибровочное оборудование.

Ассортимент основных блоков

В компании Fluke Calibration мы осознаем, что должны обеспечивать самые высокие уровни производительности для поддержания нашего неоспоримого лидерства в сфере калибровки осциллографов. Но кроме этого мы понимаем, что не все нуждаются в предельном уровне технических возможностей — по крайней мере, сейчас. Для калибровочных лабораторий, в которых требуются более производительные основные блоки, компания Fluke Calibration предлагает ассортимент моделей 9500B. К ним относятся:

• высокопроизводительная рабочая станция 9500B/600 для калибровки осциллографов с полосой частот до 600 МГц;
• высокопроизводительная рабочая станция 9500B/1100 для калибровки осциллографов с полосой частот до 1100 МГц;
• высокопроизводительная рабочая станция 9500B/3200 для калибровки осциллографов с полосой частот до 3,2 ГГц.

Fluke Calibration учитывает высокую вероятность изменения потребностей клиентов в будущем, а также то, что замена части полностью рабочего оборудования лишь с целью повышения производительности не является целесообразной. Поэтому любая из перечисленных выше моделей предусматривает возможность ее обновления в любое время с целью обеспечения более высокой производительности, что также применимо, если уже используется какой-либо из калибраторов серии 9500. Компания делает все возможное для обеспечения соответствия любого будущего усовершенствования данной стратегии обновления.

Ассортимент активных головок

Четыре различных активных головки еще больше расширяют возможности модернизации изделий серии 9500B. Путем добавления головок можно повысить производительность, расширить диапазон частот или увеличить возможности автоматизации рабочих станций для калибровки осциллографов 9500B.

• Активная головка на 1,1 ГГц 9510 1.1 GHz Active Head с временем нарастания импульса 500 пс. Совместимая со всеми мэйнфреймами 9500B, головка 9510 подает сглаженные синусоидальные волны до 1,1 ГГц (или до максимальной частоты основного блока, какой бы низкой она не была). Эта головка обеспечивает время нарастания импульса 500 пс при использовании с любым из основных блоком;
• Активная головка на 3,2 ГГц 9530 3.2 GHz Active Head с временем нарастания импульса 150 пс и 500 пс. Совместимая со всеми основными блоками 9500B, головка 9530 подает сглаженные синусоидальные волны до 3,2 ГГц (или до максимальной частоты основного блока, какой бы низкой она не была). Эта головка обеспечивает время нарастания импульса по выбору 150 пс или 500 пс при использовании с любым из основных блоков;
• Ультраскоростная активная головка 9550 Ultra-Fast Active Head, обеспечивающая время нарастание импульса 25 пс. Головка 9550 обеспечивает времена нарастания и спада импульса по 25 пс, что может использоваться при калибровке стробоскопических осциллографов до 14 ГГц;
• Активная головка с расширенной до 6 ГГц полосой частот 9560 Extended 6 GHz Bandwidth Active Head. Головка 9560 обеспечивает устройства серии 9500B уникальной способностью выполнять точную калибровку приборов до 6 ГГц с использованием сглаженной синусоидальной волны, способностью, не имеющей аналогов среди других калибраторов осциллографов. При использовании с основным блоком 9500B/3200 или модернизированным 9500/3200 головка 9560 генерирует только волны с частотой 6 ГГц. При возникновении необходимости в модернизации основного блока 9500 до указанного уровня производительности, свяжитесь с Fluke Calibration.

Эксплуатационные качества

Технология активной головки Active Head TechnologyTM

Активные головки представляют собой легкие модули размером всего 14 x 6,5 x 3 см, которые присоединяются к основным блокам 9500B с помощью двух кабелей — одножильного коаксиального кабеля и управляющего составного кабеля. Головка содержит все схемы, необходимые для подачи любых сигналов, которые требуются для калибровки современных высокопроизводительных осциллографов. В том числе следующие: точные сигналы постоянного тока до ± 220 В; калиброванные по амплитуде прямоугольные импульсы
