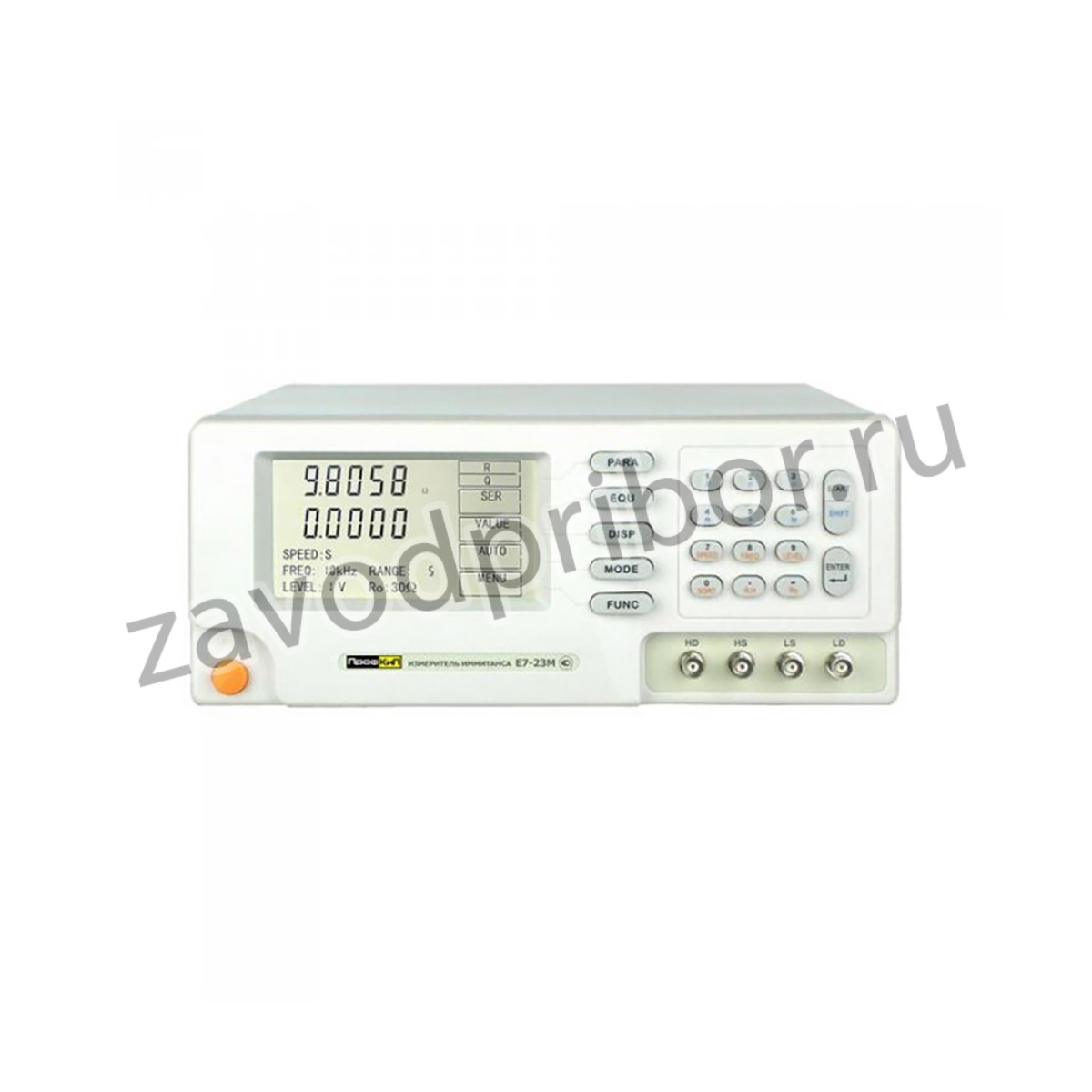

Назначение измерителя иммитанса ПрофКиП Е7-23М
Измеритель иммитанса ПрофКиП Е7-23М - прецизионный прибор класса точности 0.1 с широким диапазоном рабочих частот (100 Гц … 10 кГц) и высокой скоростью измерений (до 12 изм/с). Измеряемые параметры: индуктивность, емкость, сопротивление, тангенс угла потерь, добротность, модуль комплексного сопротивления, реактивное сопротивление. Объекты измерения: изолированные и заземленные конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов. Использование: контроль качества ЭРЭ на входном и выходном контроле и при ремонте, метрологическая аттестация средств измерений и различных функциональных устройств (реле, коммутаторы и т.п.), нормирование параметров изделий микроэлектроники, полупроводниковых изделий (диодов, варикапов, транзисторов) и различных материалов (ферритов, диэлектриков и др.), научные исследования, контроль и управление технологическими процессами.
Особенности и преимущества измерителя иммитанса ПрофКиП Е7-23М
▪ Тест-сигнал на 4-х заданных частотах в диапазоне от 100 Гц до 10 кГц
▪ Базовая погрешность 0.1%
▪ Тест-сигнал: 100 Гц … 10 кГц
▪ Последовательная /параллельная схема замещения
▪ Одновременная индикация двух результатов измерения
▪ Измерение в абсолютных и относительных единицах, ∆-измерения
▪ Большой высококонтрастный ЖК-дисплей с подсветкой
▪ Интерфейс: RS-232, HANDLER
Основные технические характеристики измерителя иммитанса ПрофКиП Е7-23М
|
Параметры |
Значения |
|
Измеряемые параметры |
L /Q, C /D, R /Q, |Z| /Q, C /R, L /R |
|
Точность |
0.1% |
|
Частота тест-сигнала |
100 Гц, 120 Гц, 1 кГц, 10 кГц |
|
Уровень тест-сигнала |
0.1 В скз, 0.3 В скз, 1 В скз |
|
Выходной импеданс |
30 Ом или 100 Ом |
|
Диапазон измерения |
|Z|, R, X: 0.0001 Ом … 99.999 МОм C: 0.001 пФ … 99999 мкФ L: 0.001 мкГн … 99999 Гн D: 0.0001 … 9.9999 Q: 0.0001 … 9999.9 Δ%: -99.99% … 99.99% |
|
Скорость измерения |
медленно (slow): 2 изм/с умеренно (medium): 5 изм/с быстро (fast): 12 изм/с |
|
Схема измерений |
параллельная /последовательная |
|
Запуск измерений |
автоматический /ручной |
|
Режим запуска |
внутренний /внешний, ручной |
|
Режим отображения |
непосредственный, ΔABS, Δ% |
|
Разрядность дисплея |
первичный и вторичный: 5 разрядов |
|
Функции компаратора |
NG, P1, P2, P3, 4 контейнера |
|
Интерфейс |
RS-232, HANDLER |
Общие данные измерителя иммитанса ПрофКиП Е7-23М
▪ Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
▪ Габаритные размеры: 320х140х360 мм
▪ Вес: 3.5 кг
Комплект поставки измерителя иммитанса ПрофКиП Е7-23М
|
Наименование |
Количество |
|
Измеритель иммитанса ПрофКиП Е7-23М |
1 шт. |
|
4-проводный измерительный кабель с 2 зажимами типа «крокодил» |
1 шт. |
|
Испытательный стенд |
1 шт. |
|
Кабель питания |
1 шт. |
