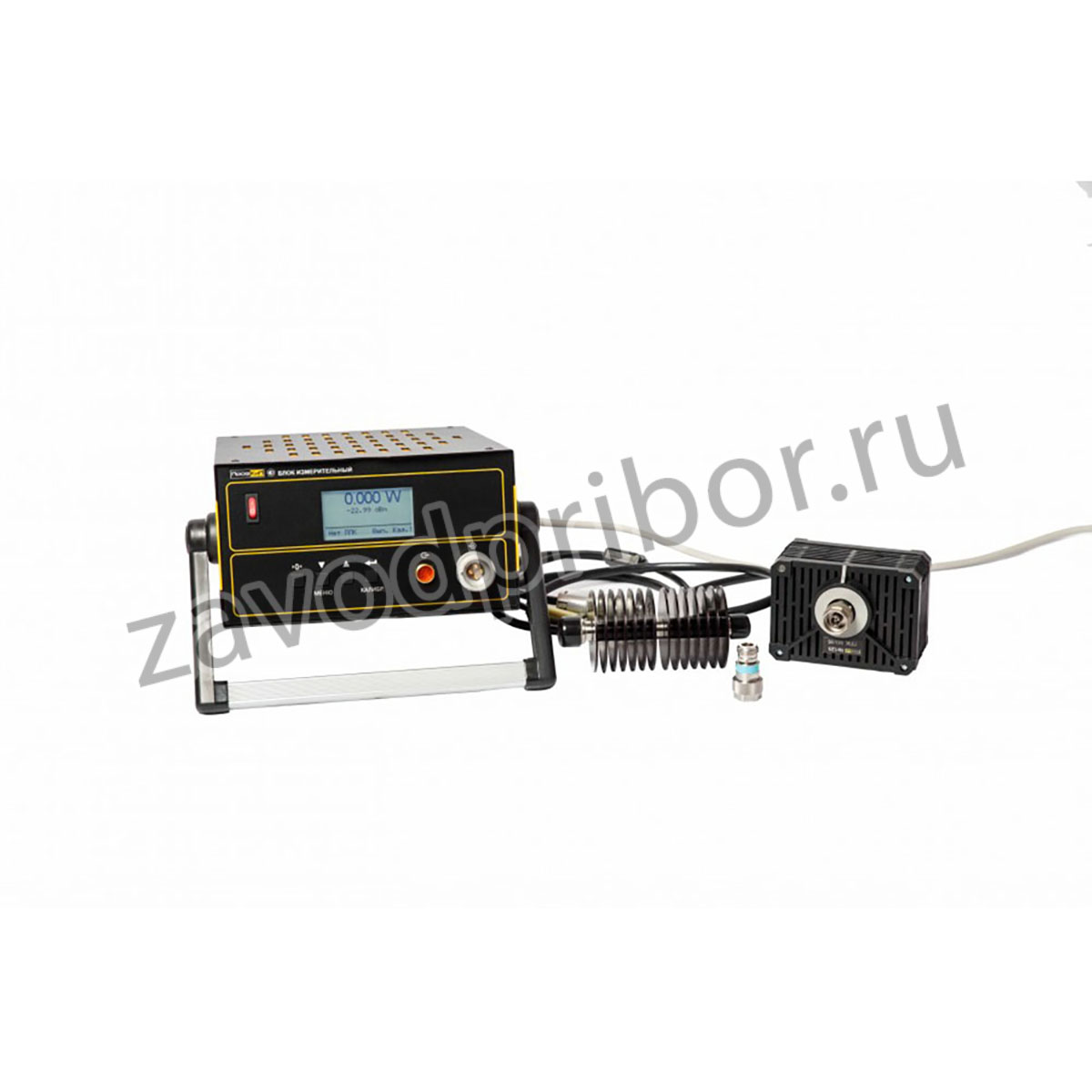

ПрофКиП М3-99М ваттметр поглощаемой мощности

Внимание! LAN-порт идет в комплекте ко всем модификациям к ПрофКИП М3-99М БЕСПЛАТНО.

Назначение ваттметра поглощаемой мощности ПрофКиП М3-99М

Ваттметр поглощаемой мощности предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0 до 17,85 ГГц.

Ваттметр состоит из унифицированного блока измерительного (БИ) ПРШН411613.001 и индивидуальных преобразователей приемных коаксиальных (далее – ППК) с соединительным кабелем.

Ваттметр поставляется с ППК: ППК М3-90; ППК М3-93; ППК М3-95 (в комплект ваттметра указанные преобразователи могут входить в различных сочетаниях в зависимости от условий поставки).

Допускается применение с БИ ПРШН411613.001 следующих преобразователей: 3.469.009 из комплекта ваттметра М3-90; 3.469.011 из комплекта ваттметра М3-93; 3.469.013 из комплекта ваттметра М3-95.

Особенности и преимущества ваттметра поглощаемой мощности ПрофКиП М3-99М

• Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур, не превышает ±1% на каждые 10°С изменения температуры, для ППК М3-90, ППК М3-93, ППК М3-95

• Максимальное время установления показаний ваттметра, в режиме автоматического переключения поддиапазонов измерения, в зависимости от типа ППК, составляет:

- 15 с для ППК М3-90;

- 30 с для ППК М3-93, ППК М3-95.

• Время сохранения калибровки не менее 4 ч.

• Электрическое сопротивление изоляции цепи питания ваттметра относительно корпуса должно быть не менее:

- в нормальных климатических условиях – 20 МОм

- при повышенной температуре окружающего воздуха – 5 МОм

при повышенной влажности окружающего воздуха –2 МОм

• На дисплее БИ отображается информация о типе используемого преобразователя при подключении ППК

• Ваттметр обеспечивает самодиагностирование на уровне функциональных узлов

• Ваттметр допускает непрерывную работу в течение 16 часов в рабочих условиях с сохранением своих технических характеристик

• Время установления рабочего режима: 10 мин.

• Встроенный LAN-порт

• Прибор полностью совместим с сетями стандарта 10/100/1000Base-T Networks IEEE 802.3

Основные технические характеристики ваттметра поглощаемой мощности ПрофКиП М3-99М

Допускается применение Аттенюаторов ПрофКиП серии АТТ для увеличении измеряемой мощности:

Ваттметр поглощаемой мощности М3-99М применяется в качестве самостоятельного средства измерения, а также в составе автоматизированных систем с управлением от ПЭВМ через сетевой интерфейс Ethernet.

Гарантированными считают технические характеристики, приводимые с допусками или предельными значениями. Значения величин без допусков являются справочными.

Диапазон частот, диапазон и пределы погрешности измерения мощности ваттметром в зависимости от типа преобразователя приемного коаксиального:

Диапазоны измеряемой мощности для различных типов ППК:

Поддиапазоны измерений мощности для различных типов ППК:

Волновое сопротивление СВЧ входа ваттметра составляет 50 Ом при работе с ППК М3-90, ППК М3-93, ППК М3-95.

Присоединительные размеры СВЧ разъемов ППК М3-90, ППК М3-93, ППК М3-95, соответствуют ГОСТ 13317-89. Тип соединения: III В вариант I.

Коэффициент стоячей волны по напряжению (КСВН):

Условия окружающей среды ваттметра поглощаемой мощности ПрофКиП М3-99М

Ваттметр поглощаемой мощности соответствует требованиям ГОСТ 22261. По условиям эксплуатации ваттметр относится к группе 2 ГОСТ 22261 с диапазоном рабочих температур окружающей среды от 10 до 35 °С.

По устойчивости и прочности к воздействию механических факторов прибор соответствует ребованиям, установленным для приборов группы 2 ГОСТ 22261.

По устойчивости и прочности к воздействию климатических факторов прибор соответствует требованиям, установленным для приборов группы 2 ГОСТ 22261 с диапазоном рабочих температур окружающей среды от 10 до 35°С и предельными температурами окружающей среды при транспортировании от минус 25 до 50°С.

Нормальные условия применения ваттметра поглощаемой мощности ПрофКиП М3-99М

• Температура окружающей среды, °С: 23 ±5

• Относительная влажность воздуха, %: до 80

• Атмосферное давление, кПа (мм рт. ст.): от 84 до 106 (от 630 до 795)

• Напряжение сети, В: 220 ±4,4

• Частота сети, Гц: 50 ±0,5

• Содержание гармоник, %: до 5

Рабочие условия применения ваттметра поглощаемой мощности ПрофКиП М3-99М

• Температура окружающей среды, °С: от 10 до 35

• Относительная влажность воздуха при температуре 25°С, %: до 80

• Атмосферное давление, кПа (мм рт. ст.): от 70 до 106,7 (от 537 до 800)

Предельные условия хранения и транспортирования ваттметра поглощаемой мощности ПрофКиП М3-99М

• Нижняя предельная температура окружающей среды, °С: минус 25

• Верхняя предельная температура окружающей среды, °С: 50

• Относительная влажность воздуха при температуре 25 °С, %: 95

Общие данные ваттметра поглощаемой мощности

Общие данные ваттметра поглощаемой мощности ПрофКиП М3-99М

• Питание ваттметра осуществляется от сети переменного тока напряжением 220 В ± 22 с частотой 50 Гц ±0,5

• Мощность, потребляемая ваттметром от сети питания при номинальном напряжении, не более 30 Вт

• Наработка на отказ: не мене 12000 ч.

• Гамма-процентный ресурс: не менее 10000 ч при γ = 90%

• Гамма-процентный срок службы: не менее 15 лет при γ = 90%

• Гамма-процентный срок сохраняемости: не менее 10 лет в отапливаемых хранилищах или 7 лет в неотапливаемых хранилищах при γ = 90%

• Среднее время восстановления: не более 8 ч.

• Вероятность отсутствия скрытых отказов: не менее 0,9 за межповерочный интервал 12 мес. при среднем коэффициенте использования 0,04

• Габаритные размеры, вес БИ: 225х305х130 мм, 4,900 кг

• Габаритные размеры, вес ППК М3-90: ø45х95, 0,410 кг

• Габаритные размеры, вес ППК М3-93: ø45х95, 0,430 кг

• Габаритные размеры, вес ППК М3-95: 117х95х90, 0,750 кг

Комплект поставки ваттметра поглощаемой мощности ПрофКиП М3-99М
