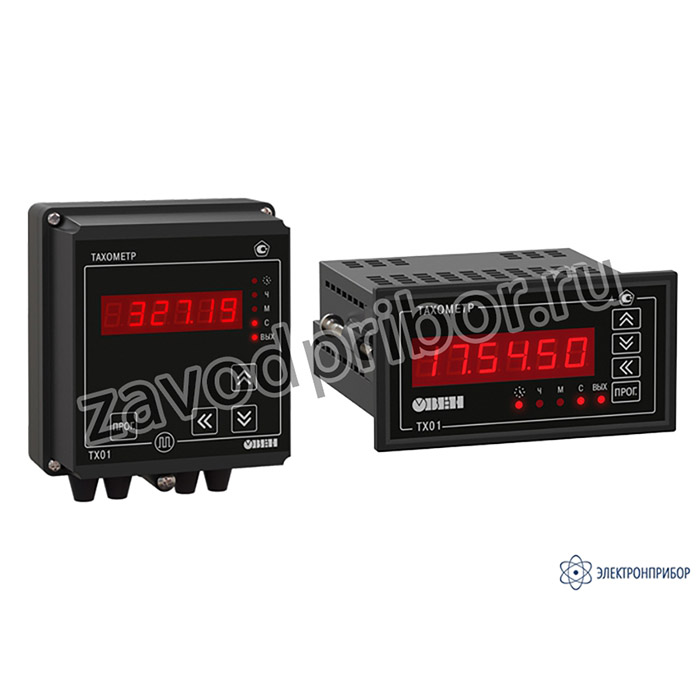

Назначение многофункционального тахометра ТХ01:
Тахометр ТХ01 предназначен для измерения частоты вращения вала, линейной скорости перемещения конвейера, времени наработки агрегатов.
Варианты исполнения многофункционального тахометра ТХ01:
Тахометр ТХ01 выпускается в 2 модификации по напряжению питания: универсальный источник питания (~110 В, ~230 В и =24 В) и питание от бортовой сети или аккумулятора (=12 В и =24 В).
Функциональные возможности многофункционального тахометра ТХ01:
- Измерение скорости вращения и времени наработки;
- Масштаб отображения: об/с, об/мин, об/ч, пользовательские единицы;
- 2 модификации по напряжению питания: универсальный источник питания (~110 В, ~230 В и =24 В) и питание от бортовой сети или аккумулятора (=12 В и =24 В);
- Подключение датчиков n-p-n и p-n-p-типа, герконов;
- Интерфейс RS-485 (Modbus RTU/ASCII);
- Выходные элементы: э/м реле, ток 4…20 мА, напряжение 0…10 В;
- Защита настроек паролем;
- Сохранение настроек и результатов при отключении питания;
- Работа при низких температурах: -20…+70 °С.
Особенности многофункционального тахометра ТХ01:
- Госреестр средств измерений РФ, Белоруссии;
- Свидетельство о типовом одобрении (Морской регистр);
- Дискретный выход (Р) – устройство сравнения (компаратор): падение/повышение частоты, сигнализация достижения времени наработки и прочее;
- Аналоговый выход (И, У) – 2 режима работы: П-регулятор (управляющий сигнал выдается в зависимости от рассогласования) и Регистратор (сигнал изменяется в зависимости от частоты);
- Каждая модификация имеет в базе: интерфейс RS-485 с поддержкой Modbus RTU/ASCII, питание от =24 В и релейный выход (8 А, ~220 В).
Функциональная схема многофункционального тахометра ТХ01:
.jpg)
Рис.1. Функциональная схема ТХ01
Схемы подключения многофункционального тахометра ТХ01:
Рис.2. Схема подключения ТХ01
Подключение датчиков, имеющих на выходе n-p-n- и p-n-p-транзистор с открытым коллектором:
а) n-p-n-транзистор с открытым коллектором запитан от внешнего источника питания;
б) n-p-n-транзистор с открытым коллектором работает от встроенного источника питания;
в) p-n-p-транзистор с открытым коллектором запитан от внешнего источника питания.
Рис.3. Схема подключения ТХ01
Список программируемых параметров многофункционального тахометра ТХ01:
Рис.4. Меню «Конфигурация»
Рис.5. Меню «Конфигурация» (продолжение)
Рис.6. Меню «Конфигурация» (продолжение)
Рис.6. Меню «Конфигурация» (окончание)
