Назначение универсального счетчика импульсов СИ20:
Микропроцессорный счетчик импульсов СИ20 может использоваться для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, суммарного количества изделий и прочее. Данный прибор был специально адаптирован для управления системами дозирования жидких сред, намоточных установок (кабель, провод, экструзионная пленка и прочее).
Счетчик импульсов СИ20 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать при отрицательных температурах до -20 °С.
К преимуществам данного счетчика можно отнести универсальный источник питания, что позволят запитывать прибор как от сети 220В, так и от сети постоянного тока 24В.
Варианты исполнения универсального счетчика импульсов СИ20:

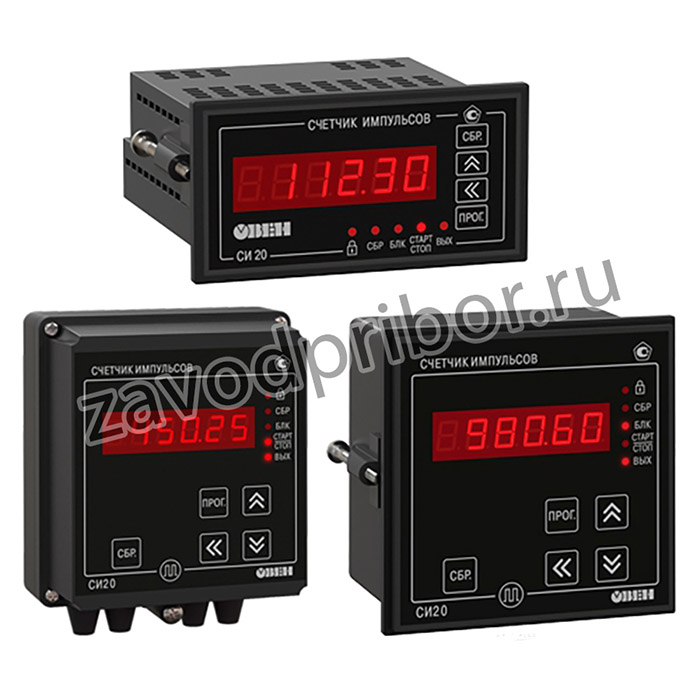

Цифровой счетчик импульсов СИ20 выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.
Функциональные возможности универсального счетчика импульсов СИ20:
- Прямой счет импульсов, поступающих от подключенного к прибору датчика;
- Перевод количества импульсов в реальные единицы измерения продукции;
- Выбор позиции десятичной точки;
- Коэффициент масштабирования;
- Два режима работы выходных устройств: «Дозатор», «Сигнализатор»;
- Четыре дискретных входа для организации счета и реализации функций старт/стоп, блокировка, сброс;
- Универсальные входы, позволяющие работать с датчиками PNP/NPN-типа, сухим контактом;
- Встроенный источник питания датчиков – 24В;
- Управление нагрузкой с помощью одного выходного устройства;
- Сохранение результатов счета при отключении питания;
- Программирование с кнопок на лицевой панели прибора;
- Полное соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А.
Функциональная схема универсального счетчика импульсов СИ20:
Рис.1. Функциональная схема СИ20
Схемы подключения универсального счетчика импульсов СИ20:
Рис.2. Подключение к входу коммутационных устройств
Рис.3. Подключение датчиков, имеющих на выходе транзистор n-p-n типа с открытым коллекторным входом
Рис.4. Подключение к входу датчиков, имеющих на выходе транзистор p-n-p типа
Рис.5. Схемы подключения нагрузки к ВУ
Рис.6. Примеры схем подключения прибора
