Назначение системы мониторинга технического состояния асинхронных и синхронных электродвигателей FDM:
Система мониторинга марки FDM (Fourier Diagnostics Monitor) предназначена для контроля технического состояния электродвигателей переменного тока по спектру потребляемого тока.
Особенности системы мониторинга технического состояния асинхронных и синхронных электродвигателей FDM:
- Система FDM имеет бесконтактное исполнение. К изолированному корпусу не подключено ни одного провода;
- Для работы прибора FDM не нужно использовать внешний источник питания. Прибор монтируется непосредственно на одном из трех фазных проводов подключения электродвигателя. Напряжение питания для схемы берется от встроенного трансформатора тока;
- При включении электродвигателя прибор FDM автоматически включается;
- В состав электронной части системы FDM входят два процессора, при помощи которых происходит регистрация сигналов, получение и обработка спектров токов, диагностика дефектов;
- Передача информации от системы FDM производится по беспроводному интерфейсу Bluetooth. Приемником информации может являться смартфон, планшет. В случае использования FDM в составе систем непрерывного мониторинга необходимо использовать стационарный приемник сигналов марки WDM, подключенный к системе АСУ-ТП.
Алгоритм работы системы мониторинга технического состояния асинхронных и синхронных электродвигателей FDM:
После повышения напряжения питания на встроенном внутреннем накопителе до заданного уровня прибор автоматически включается в режим регистрации и анализа тока нагрузки электродвигателя.
Регистрация осуществляется при помощи внутреннего 16-битного АЦП для получения спектров высокого разрешения, до 0,01 Гц. Такое разрешение необходимо для работы встроенной экспертной системы анализа спектров.
По результатам анализа спектров тока производится диагностика четырех типов дефектов:
- Дефекты короткозамкнутой клетки ротора;
- Эксцентриситет воздушного зазора;
- Межвитковые замыкания в обмотке статора;
- Дефекты опорных подшипников.

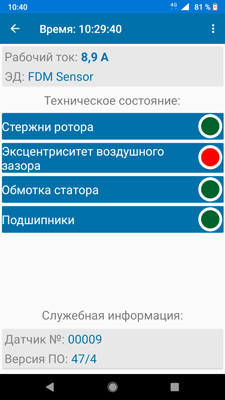

Полученная диагностическая информация сравнивается с результатами анализа предыдущих измерений с целью выявления трендов в развитии дефектов. При выявлении дефектов в электродвигателе на приборе зажигается красный светодиод.
.jpg)
Итоговые результаты работы экспертной системы FDM о состоянии электродвигателя передаются по радиоканалу в систему АСУ-ТП.
Приемником информации является монитор марки WDM, который может собирать информацию от систем FDM до 200 штук, расположенных на удалении не более 50-100 метров.
Считывание информации с FDM возможно и при помощи смартфона, планшета или ноутбука.
Конструктивное исполнение системы мониторинга технического состояния асинхронных и синхронных электродвигателей FDM:
Система мониторинга марки FDM производится в герметизированном силиконовом корпусе, имеющем кольцевую форму. Это сделано для обеспечения надежной изоляции и удобства монтажа прибора на фазном проводнике электродвигателя.
Система FDM производятся в двух модификациях, в зависимости от номинального тока контролируемого электродвигателя.
Модификации системы имеют разные габаритные размеры:
- Модификация меньшего размера FDM (малый)_ рассчитана на работу с номинальным фазным током 5-30 А;
- Большая модификация FDM (большой) может контролировать двигатели с номинальным фазным током 30-150 А.
Эти токи соответствуют определенным мощностям трехфазных электродвигателей 0,4 и 10 кВ.
Изолированный корпус FDM рассчитан на работу с напряжениями до 1000 В. При контроле высоковольтных электродвигателей с рабочим напряжением 10 кВ необходимо обеспечивать отсутствие контакта прибора с корпусом электродвигателя. Возможно включение FDM в цепь трансформаторов тока.
Монтаж системы FDM заключается в установке ее на проводе питания электродвигателя (измерительного ТТ) так, чтобы не допускать экранирования передающей антенны – должен быть виден значок антенны на наклейке.
