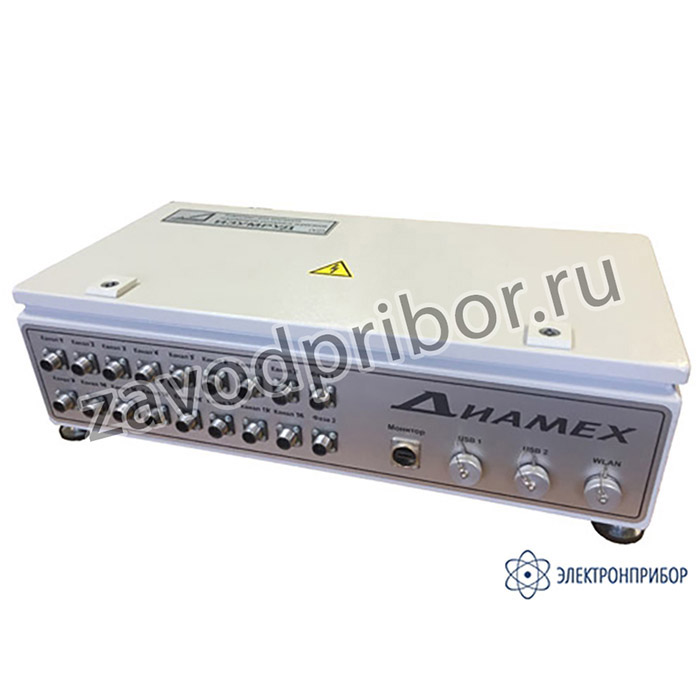

ИЗУМРУД — мобильная диагностическая система

Описание мобильной диагностической системы ИЗУМРУД:

Система ИЗУМРУД - это переносная измерительная система нового поколения, базирующаяся на современных цифровых технологиях, позволяющая определять абсолютную и относительную вибрацию, температуру, тепломеханические деформации и перемещения различных элементов конструкции. Система позволяет проводить комплексные диагностические исследования крупного вращающегося оборудования, такого как паровые и газовые турбины, компрессорное и насосное оборудование, мощные электродвигатели и генераторы.

Наиболее эффективное применение система ИЗУМРУД находит в энергетике. Обладая большим числом измерительных каналов, высокой точностью и быстродействием, она позволяет проводить комплексные исследования турбоагрегатов электростанций. Эти исследования включают в себя измерение абсолютной и относительной вибрации, определение температур, тепловых расширений, а также уклонов и высотного положения различных элементов турбоагрегата (опор, фундаментных плит, ригелей, корпусов цилиндров и т.д.).

Особенности мобильной диагностической системы ИЗУМРУД:

• Большое число различных измерительных каналов позволяет проводить диагностические исследования турбин и других сложных агрегатов одним комплексом;
• Одновременное, синхронное измерение вибрации и физических величин;
• Большой объем памяти и мощный процессор позволяют вычислять, архивировать и визуализировать все параметры, характеризующие техническое состояние агрегата, без ограничений по времени;
• Удобный интерфейс для комплексного анализа всех измеренных параметров;
• Возможность синхронизации нескольких блоков сбора данных;
• Низкая стоимость в соотношении цена - количество измерительных каналов;
• Опрос всех измерительных каналов, вычисление диагностических параметров, архивация результатов измерений совместно с дампами вибросигналов, визуализация результатов на экране дисплея, передача результатов измерений в локальную сеть в течение одного измерительного цикла;
• Вычисление частот и фаз вращения валов, амплитуд и фаз 1 и 2 гармоник, спектров вибросигналов, СКЗ вибросигналов в выбранных полосах частот, средних значений статических параметров (температур, уклонов, расширений и т.п.).

Анализ динамических характеристик турбоагрегатов:

• Снятие амплитудных и фазовых характеристик с помощью внешнего вибровозбудителя;
• Снятие амплитудных и фазовых характеристик во время разгона/выбега агрегата;
• Определение контурных вибрационных характеристик во время разгона/выбега;
• Определение динамической жесткости и затухания различных элементов конструкции агрегата (ротор, опоры, фундамент и т.п.);
• Вентиляторы проветривания, насосы угледобывающей промышленности;
• Удаленные на значительные расстояния: газокомпрессорные станции, нефтеперекачивающие станции, объекты коммунального хозяйства.

По результатам анализа вибрационных характеристик система позволяет выполнить балансировку турбоагрегата (используется дополнительный программный модуль). Анализ производится как по абсолютным колебаниям подшипников, так и по относительным и абсолютным колебаниям валопровода. Одновременно с вибрационными измерениями можно проводить:

• Определение температурных полей и температурных градиентов конструкций;
• Определение тепломеханических деформаций;
• Определение линейных перемещений опор и цилиндров турбоагрегата;
• Определение относительного расширения и осевого сдвига ротора;
• Определение уклонов опор и цилиндров;
• Определение высотного положения опор.

Это позволяет диагностировать дефекты, связанные с нерасчетными тепловыми расширениями агрегата, определять эксплуатационные и сезонные расцентровки и принимать меры по их устранению. Кроме этих параметров, система может позволить вводить по локальной сети такие диагностические параметры как активная и реактивная мощность генератора, давление и расход пара, температуры подшипников и т.п.. Это позволяет в рамках одной диагностической системы одновременно контролировать вибрацию, тепломеханические деформации и режимные параметры турбоагрегата, что позволяет своевременно обнаруживать дефекты и эффективно эксплуатировать оборудование.

Возможности программного комплекса:

• Сбор и математическая обработка данных со всех подключенных каналов одновременно;
• Калибровка всех каналов измерений;
• Конфигурирование блока в зависимости от подключенных датчиков и режимов измерения;
• Передача результатов измерений в блок отображения информации и анализа данных;
• Вычисление диагностических параметров;
• Управление работой блоками сбора данных в вычислительной сети;
• Визуализация результатов испытаний, построение трендов и скоростных характеристик в реальном времени во время пусков/остановов агрегатов;
• Просмотр трендов вибрационных данных по всем каналам (тренды частоты вращения, СКЗ в полосах частот, амплитуд и фаз гармоник, амплитуд механических величин);
• Просмотр архивов скоростных характеристик;
• Просмотр архивов дампов сигналов и построение траекторий движения (орбит), спектров вибрации и каскадов спектров, расчет амплитуд и фаз любых гармоник;
• Просмотр архивов трендов статических параметров синхронно с данными по вибрации;
• Экспорт данных в виде таблиц и графиков.
