Назначение каскадного контроллера для управления насосами с преобразователем частоты СУНА-122:

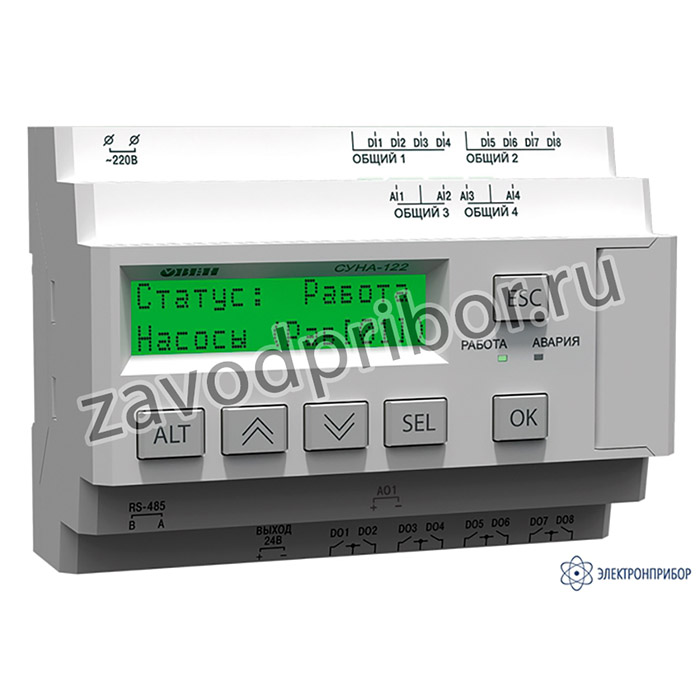

СУНА-122 - контроллер с готовыми алгоритмами для управления насосными группами совместно с частотным преобразователем. Предназначен для применения в системах водоснабжения, водозабора, повышения давления, канализационных сооружений и прочих объектов, на которых требуется управление насосами.
Применение каскадного контроллера СУНА-122 совместно с преобразователем частоты ОВЕН ПЧВ в системе управления насосами позволяет:
- осуществить каскадное управление, чередование и автоматическое выравнивание насосов по наработке;
- снизить затраты на потребление электроэнергии;
- обеспечить точное поддержание заданного давления и равномерный износ насосов;
- защитить все насосы системы от аварийных ситуаций;
- сэкономить на покупке и установке частотных преобразователей для ведомых двигателей.
Варианты исполнения каскадного контроллера для управления насосами с преобразователем частоты СУНА-122:
Преимущества каскадного контроллера для управления насосами с преобразователем частоты СУНА-122:
- Универсальность. 5 готовых алгоритмов позволяют применять СУНА-122 в различных схемах управления насосами совместно с частотным преобразователем
- Простота. СУНА-122 не требует программирования, это позволяет ввести прибор в эксплуатацию в течении часа. Контроллер имеет русскоязычное меню с интуитивно понятным интерфейсом.
- Безопасность. СУНА-122 контролирует аварии и своевременно предупреждает диспетчера о неполадках в работе системы.
- Экономичность. Равномерный износ оборудования за счет поочередного управления насосами. Снижение затрат на электроэнергию. Экономия на устройствах плавного пуска.
- Взаимозаменяемость.Единая аппаратная база всех устройств линейки СУНА-122 позволяет осуществлять смену алгоритма управления.
- Диспетчеризация. Интерфейс RS-485 и открытая карта регистров делают возможным включение СУНА-122 в систему удаленной диспетчеризации (SCADA, OPC). Готовые шаблоны в облачном сервисе OwenCloud позволяют обеспечить контроль и управление системой из любой точки мира.
Функциональные возможности каскадного контроллера для управления насосами с преобразователем частоты СУНА-122:
Регулирование давления. Частотное управление насосами позволяет обеспечить точное поддержание заданного давления в системе. Алгоритмы ориентируются на показания аналоговых датчиков давления.
Рис.1. Регулирование давления
Регулирование уровня. Управление насосами совместно с преобразователем частоты позволяет обеспечить точное поддержание заданного уровня в системе. Работа алгоритма осуществляется по одному аналоговому и двум дискретным датчикам уровня.
Рис.2. Регулирование уровня
Контроль исправности насоса. СУНА-122 контролирует работоспособность каждого насоса по датчику перепада давления.
Рис.3. Контроль исправности насоса
Защита от сухого хода. Для защиты насосов СУНА-122 контролирует наличие воды в системе по датчику сухого хода.
Рис.4. Защита от сухого хода
Резервирование. Каждый насос может иметь один из трех статусов: основной, резервный, отключен. При выходе из строя основного насоса до восстановления его работоспособности СУНА-122 включает в работу резервный насос.
Рис.5. Резервирование
Аварийная стратегия. В контроллеры СУНА-122 заложен алгоритм аварийной стратегии. Выход из строя частотного преобразователя не приведет к остановке системы, контроллер зафиксирует аварию, но продолжит работу за счет насосов работающих от сети.
Рис.6. Аварийная стратегия
Конфигурирование с ПК каскадного контроллера для управления насосами с преобразователем частоты СУНА-122:
Контроллер СУНА-122 можно настроить как с панели прибора, так и с использованием ПК в Owen Configurator. Подключение прибора осуществляется с помощью кабеля miniUSB. Конфигуратор позволяет обновлять встроенное ПО контроллера, записывать и читать значения параметров. Готовую конфигурацию можно сохранить на ПК и дублировать ее в другие аналогичные контроллеры при необходимости.
Рис.7. Конфигурирование с ПК
Диспетчеризация контроллера для групп насосов с поддержкой датчиков 4…20 мА и RS-485 СУНА-121:
Наличие интерфейса RS-485 позволяет включать СУНА-122 в системы распределенной диспетчеризации. Информацию с приборов можно передавать на ОРС- серверы, SCADA-системы, облачные сервисы. В ОВЕН ОРС-сервер и облачном сервисе OwenСloud представлены готовые шаблоны для СУНА-122.
Рис.8. Диспетчеризация
При работе с OwenСloud удаленный контроль и управление системой в реальном времени можно осуществлять, как с компьютера, так и со смартфона. При использовании приложения доступны текущие данные с прибора, представлена возможность записи параметров, можно увидеть историю предшествующих команд, посмотреть графики и получить уведомление в случае аварии.
Рис.9. Удаленный контроль со смартфона.
Электрические схемы подключения каскадного контроллера для управления насосами с преобразователем частоты СУНА-122:
Рис.10. Схемы подключения всех модификаций контроллера СУНА-122
Алгоритмы каскадного управления насосными группами:
Каскадный контроллер СУНА-122 выпускается в 5-и модификациях и позволяет реализовать следующие алгоритмы каскадного управления насосными группами:
| № алгоритма | Название алгоритма | Описание алгоритма | Функциональная схема | Пример |
| 05.10 | Регулирование давления (3 насоса) по аналоговому датчику давления | 1 частотный преобразователь, постоянный мастер без чередования |  |
 |
| 05.20 | 1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса |  |
 |
|
| 05.30 | 1 частотный преобразователь, переменный мастер с чередованием |  |
 |
|
| 04.20 | Регулирование давления (2 насоса) по аналоговому датчику давления | 1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса |  |
 |
| 07.20 | Регулирование уровня (2 насоса) по аналоговому датчику уровня | 1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса |  |
 |
