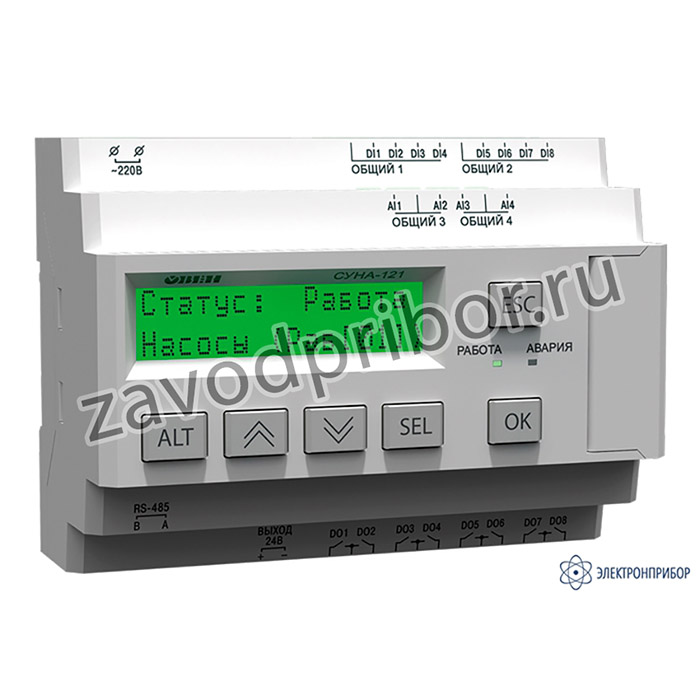

Назначение контроллера для групп насосов с поддержкой датчиков 4…20 мА и RS-485 СУНА-121:
СУНА-121 - контроллер с готовыми алгоритмами для управления насосными группами. Предназначен для применения в системах водоснабжения, водозабора, повышения давления, канализационных сооружений и прочих объектов, на которых требуется управление насосами.
СУНА-121 выпускается в 9-ти модификациях и позволяет реализовать следующие алгоритмы управления насосными группами:
- Чередование 2-х насосов;
- Чередование 3-х насосов;
- Регулирование давления, 2 насоса, по реле давления;
- Регулирование давления, 2 насоса, по аналоговому датчику давления;
- Регулирование давления, 3 насоса, по аналоговому датчику давления;
- Заполнение/опорожнение резервуара, 2 насоса, дискретные датчики уровня;
- Заполнение/опорожнение резервуара, 2 насоса, аналоговый датчик уровня;
- Заполнение/опорожнение резервуара, 3 насоса, аналоговый датчик уровня;
- Управление канализационной насосной станцией, 2 насоса, аналоговый и дискретный (2 дискретных) датчики уровня или 4 дискретных датчика уровня.
Варианты исполнения контроллера для групп насосов с поддержкой датчиков 4…20 мА и RS-485 СУНА-121:
* Прошивка осуществляется с помощью конфигуратора, который находится в разделе Документация.
** При прошивке на алгоритм 09 необходимо докупить интерфейсную плату ПР-ИП485 для подключения модулей измерения тока МЭ110-224.1Т
Преимущества контроллера для групп насосов с поддержкой датчиков 4…20 мА и RS-485 СУНА-121:
- Универсальность. 9 готовых алгоритмов позволяют применять СУНА-121 в различных схемах управления насосами.
- Простота. СУНА-121 не требует программирования, это позволяет ввести прибор в эксплуатацию в течении часа. Контроллер имеет русскоязычное меню с интуитивно понятным интерфейсом.
- Безопасность. СУНА-121 контролирует аварии и своевременно предупреждает диспетчера о неполадках в работе системы.
- Экономичность. СУНА-121 обеспечивает равномерный износ оборудования за счет поочередного управления насосами.
- Взаимозаменяемость. Единая аппаратная база всех устройств линейки СУНА-121 позволяет осуществлять смену алгоритма управления.
- Диспетчеризация. Интерфейс RS-485 и открытая карта регистров делают возможным включение СУНА-121 в систему удаленной диспетчеризации (SCADA, OPC). Готовые шаблоны в облачном сервисе OwenCloud позволяют обеспечить контроль и управление системой из любой точки мира.
Функциональные возможности контроллера для групп насосов с поддержкой датчиков 4…20 мА и RS-485 СУНА-121:
Регулирование давления. СУНА-121 обеспечивает поддержание заданного давления в системе. Работа алгоритмов осуществляется по аналоговым или дискретным датчикам.
Рис.1. Контроль исправности насоса
Регулирование уровня. СУНА-121 поддерживает заданное значения уровня в системе. Алгоритмы ориентируются на показания дискретных или аналоговых датчиков.
Рис.2. Контроль температуры насоса
Контроль исправности насоса. СУНА-121 контролирует работоспособность каждого насоса по датчику перепада давления.
Рис.3. Контроль исправности насоса
Контроль температуры насоса. Для защиты двигателя насоса от перегрева СУНА-121 контролирует температуру с помощью резистивных датчиков температуры. В настройках защит контроллера указывается аварийная граница сопротивления.
Рис.4. Контроль температуры насоса
Защита от сухого хода. Для защиты насосов СУНА-121 контролирует наличие воды в системе по датчику сухого хода.
Рис.5. Защита от сухого хода
Резервирование. Каждый насос может иметь один из трех статусов: основной, резервный, отключен. При выходе из строя основного насоса до восстановления его работоспособности СУНА-121 включает в работу резервный насос.
Рис.6. Резервирование
Конфигурирование с ПК контроллера для групп насосов с поддержкой датчиков 4…20 мА и RS-485 СУНА-121:
Контроллер СУНА-121 можно настроить как с панели прибора, так и с использованием ПК в Owen Configurator. Подключение прибора осуществляется с помощью кабеля miniUSB. Конфигуратор позволяет обновлять встроенное ПО контроллера, записывать и читать значения параметров. Готовую конфигурацию можно сохранить на ПК и дублировать ее в другие аналогичные контроллеры при необходимости.
При прошивке на алгоритм 09 необходимо докупить интерфейсную плату ПР-ИП485 для подключения модулей измерения тока МЭ110-224.1Т.
Рис.7. Конфигурирование с ПК
Диспетчеризация контроллера для групп насосов с поддержкой датчиков 4…20 мА и RS-485 СУНА-121:
Наличие интерфейса RS-485 на борту контроллеров, позволяет включать их в системы диспетчеризации. Информацию с приборов можно передавать на ОРС- серверы, SCADA-системы, облачные сервисы. В ОВЕН ОРС-сервер и облачном сервисе OwenСloud представлены готовые шаблоны для СУНА-121.
Рис.8. Диспетчеризация
При работе с OwenСloud удаленный контроль и управление системой в реальном времени можно осуществлять, как с компьютера, так и со смартфона. При использовании приложения доступны текущие данные с прибора, представлена возможность записи параметров, можно увидеть историю предшествующих команд, посмотреть графики и получить уведомление в случае аварии.
Рис.9. Удаленный контроль со смартфона.
Электрические схемы подключения контроллера для групп насосов с поддержкой датчиков 4…20 мА и RS-485 СУНА-121:
Рис.10. Схемы подключения всех модификаций контроллера СУНА-121
