Назначение сигнализатора уровня жидкости 4-канальный БКК1:

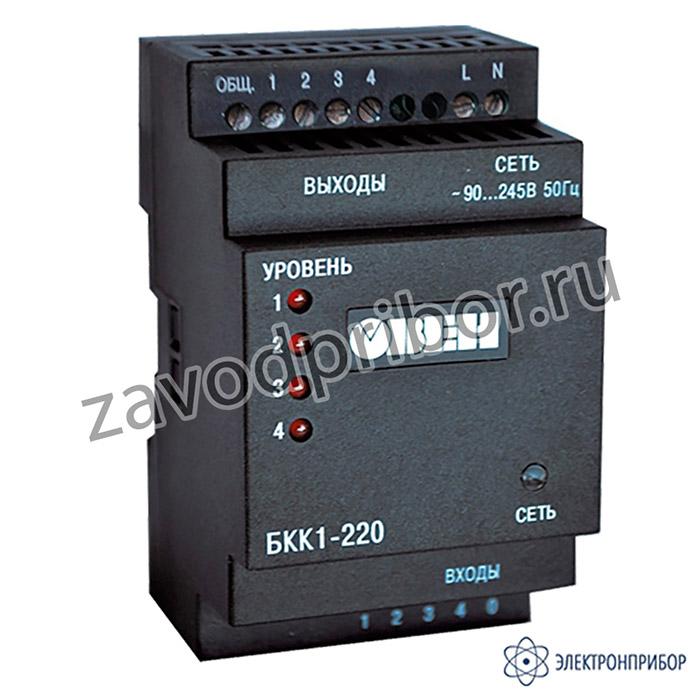

Новый прибор БКК1 линейки сигнализаторов уровня САУ, четырехканальный аналог САУ-М6 в DIN-реечном исполнении. Предназначен для отслеживания четырех уровней токопроводящей жидкости. Может использоваться как самостоятельное изделие для управления исполнительными механизмами, либо как устройство согласования кондуктометрических датчиков с ОВЕН ПЛК (или контроллерами других производителей). Прибор выпускается в корпусе с креплением на DIN-рейку типа Д3.
Варианты исполнения сигнализатора уровня жидкости 4-канальный БКК1:
Функциональные возможности сигнализатора уровня жидкости 4-канальный БКК1:
- Четыре независимых канала контроля уровня жидкости в резервуаре;
- Повышенная помехоустойчивость и надежность благодаря использованию новой цифровой схемотехники;
- Исполнение на din-рейку (размещение внутри щита);
- Два варианта питания =24 В или ~220 В;
- Работа с различными по электропроводности жидкостями: кислотами, щелочами, слабыми растворами солей, водой водопроводной, технической, очищенной и другое;
- Простая настройка без демонтажа прибора.
Функциональная схема сигнализатора уровня жидкости 4-канальный БКК1:
.jpg)
Рис.1. Функциональная схема
Кондуктометрические датчики уровня жидкости:
Контроль уровня осуществляется при помощи 5-ти электродного кондуктометрического датчика, четыре сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3, уровень 4 – и подключаются ко входам прибора 1–4. Питание датчика уровня осуществляется переменным напряжением.
Четыре канала контроля уровня:
Датчик уровня подключается к входным фильтрам низких частот (ФНЧ1...ФНЧ4). Далее через коммутационное устройство (КУ) сигнал поступает на аналого-цифровой преобразователь (АЦП). В устройстве сравнения (УС) происходит сравнение уровня оцифрованного сигнала датчика со значением уставки опорного напряжения (ОН). Значение уставки опорного напряжения выбирается DIP-переключателем установки порога срабатывания. Устройство управления (УУ) выполняет функцию выбора канала измерения датчика уровня и управления соответствующим выходным ключом (Ключ 1...Ключ 4). Срабатывание выходного ключа происходит при контакте соответствующего сигнального электрода с жидкостью, одновременно засвечивается соответствующий светодиод «Уровень».
Выходные устройства (ключи):
Для коммутации нагрузки и связи с внешними устройствами блок оснащен:
- БКК1-24 – четырьмя гальванически развязанными транзисторными двунаправленными ключами;
- БКК1-220 – четырьмя э/м реле.
Пример временной диаграммы работы выходного ключа (реле):
Рис.2. Пример временной диаграммы работы реле
Выходное реле срабатывает при затоплении соответствующего электрода (переводится в состояние «включено»).
Элементы управления сигнализатора уровня жидкости 4-канальный БКК1:
Показания светодиодных индикаторов на лицевой панели прибора:
 |
СЕТЬ | Наличие питания на приборе |
 |
УРОВЕНЬ 1 | Затопление электрода «Уровень 1» |
|
УРОВЕНЬ 2 | Затопление электрода «Уровень 2» |
|
УРОВЕНЬ 3 | Затопление электрода «Уровень 3» |
|
УРОВЕНЬ 4 | Затопление электрода «Уровень 4» |
Регуляторы и коммутаторы на печатной плате под верхней крышкой прибора:
Порог включения и отключения выходных элементов определяется положением DIP-переключателей установки порога срабатывания.
| № | Вид | Порог включения выходных элементов | Порог отключения выходных элементов |
| 1 |  |
< 900 Ом | > 2,4 кОм |
| 2 |  |
< 9 кОм | > 24 кОм |
| 3 |  |
< 90 кОм | > 240 кОм |
| 4 |  |
< 430 кОм | > 850 кОм |
Примечание: «Белые квадраты» - положение переключателей.
