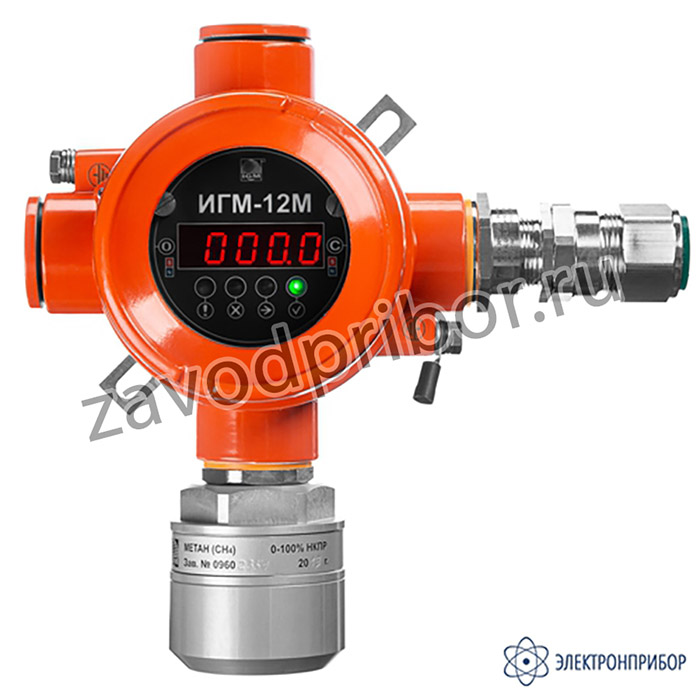

ИГМ-12М — стационарный газоанализатор

Назначение стационарного газоанализатора ИГМ-12М:

ИГМ-12М позволяет производить автоматический непрерывный контроль опасных концентраций горючих, токсичных газов, кислорода и диоксида углерода, ПДК вредных и углеводородных газов в потенциально опасных местах. Благодаря высокой устойчивости к климатическим и механическим воздействиям, газоанализаторы ИГМ-12М могут устанавливаться как в помещениях, так и на открытых площадках.

Область применения

• Нефтяные и газовые месторождения;
• Промышленные предприятия по переработке нефти и газа;
• Газовые и нефтяные хранилища;
• Химические производства;
• Рабочие зоны промышленных предприятий;
• Насосные станции;
• Компрессорные станции и др.

Описание стационарного газоанализатора ИГМ-12М:

Стационарный газоанализатор ИГМ-12М может быть исполнен в корпусе двух типов:

ИГМ-12М в корпусе Limatherm (Польша)

Обозначение при заказе:
ИГМ-12М-1А – в алюминиевом корпусе; ИГМ-12М-1С – в стальном корпусе.
1 – корпус XD-IL или XD-SIL в зависимости от материала корпуса (Limatherm);
А – алюминий;
С – сталь.

ИГМ-12М в корпусе производства ОАО "Вэлан" (Россия)

Обозначение при заказе:
ИГМ-12М-3А – в алюминиевом корпусе.
3 – корпус ВАД-РСП-0-D;
А – алюминий.

Стационарный газоанализатор ИГМ-12М определяет 122 вида газов и паров.

В ИГМ-12М, в зависимости от целевого газа, может устанавливаться один из перечисленных типов газовых сенсоров:

Электрохимические сенсоры

• Кислород;
• Оксид углерода;
• Сероводород;
• Хлор;
• Цианистый водород;
• Аммиак;
• Диоксид серы;
• Оксид азота;
• Диоксид азота;
• Водород;
• Фтор;
• Арсин;
• Фосфин;
• Моносилан;
• Хлороводород;
• Фтороводород;
• Карбонилхлорид;
• Озон;
• Бром;
• Формальдегид;
• Этилмеркаптан;
• Этиленоксид;
• Этилен;
• Метанол;
• Этанол.

Оптические сенсоры

• Диоксид углерода;
• Пропан;
• Метан;
• Этан;
• Н-Гексан;
• Н-Бутан;
• Изобутан;
• Пентан;
• Пропилен;
• Метанол;
• Толуол;
• Этиленоксид;
• Бензол;
• Ацетон;
• Этилен;
• Н-октан;
• Этанол;
• Метилтретбутиловый эфир;
• н-Гептан;
• Нонан;
• Декан;
• Стирол;
• Этилацетат;
• Бензин автомобильный;
• Топливо дизельное;
• Керосин;
• Уайт-спирит;
• Топливо для реактивных двигателей;
• Бензин авиационный;
• Бензин неэтилированный;
• 1-бутен;
• Циклопентан;
• Циклогексан;
• Изобутилен;
• Изопропен;
• Этилбензол;
• Бутилацетат;
• 1,3-бутадиен (дивинил);
• 1,2-дихлорэтан;
• Диметилсульфид;
• 1-гексен;
• 1-бутанол;
• Винилхлорид;
• Циклопропан;
• Диэтиловый эфир;
• Пропиленоксид;
• Хлорбензол;
• 2-метил-2-пропанол;
• 2-бутанон;
• Пары нефтепродуктов;
• Сумма углеводородов.

Фотоионизационные сенсоры

• Бензол;
• Уксусная кислота;
• 2-Метилпропен (изобутилен);
• Метилбензол (толуол);
• о-Ксилол (диметилбензол);
• Арсин;
• Фосфин;
• Нафталин;
• Трихлорэтилен;
• Этан;
• Пропан;
• н-Гексан;
• н-Бутан;
• Изобутан;
• Пентан;
• Пропилен;
• Метанол;
• Этиленоксид;
• Ацетон;
• Этилен;
• Октан;
• Фенол;
• н-Гептан;
• Этилацетат;
• Бензин автомобильный (по изобутилену);
• Топливо дизельное (по изобутилену);
• Керосин (по изобутилену);
• Уайт-спирит (по изобутилену);
• n-Бутанол;
• Пропанол;
• Этилбензол;
• Стирол;
• Оксид азота;
• Метилмеркаптан;
• Винилхлорид;
• н-Пропилацетат;
• Эпихлоргидрин;
• N,N-диметилацетамид (морфолин);
• Хлористый бензил;
• Фурфуриловый спирт;
• Этанол;
• 2-аминоэтанол;
• Диэтиламин;
• Этилхлорформиат;
• Толуол;
• Моноэтаноламин.

Стационарный газоанализатор ИГМ-12М поставляется в модификациях, отличающихся определяемыми компонентами.

Особенности стационарного газоанализатора ИГМ-12М:

• Цифровой дисплей для индикации показаний;
• Высокая точность абсолютная погрешность 3% НКПР для простых углеводородных газов;
• Устойчивость к повышенной влажности, пару и туману у моделей с оптическим сенсором;
• Стабильная работа при -60°C, дополнительная температурная калибровка сенсором;
• Обогрев сенсора у моделей с электрохимическим сенсором;
• Лёгкая настройка по месту эксплуатации при помощи магнитного интерфейса или Hart-коммуникатора;
• Межповерочный интервал 3 года у моделей с оптическим сенсором;
• Низкое энергопотребление не более 1 Вт для моделей с оптическим сенсором;
• Диапазон температуры окружающей среды от -60°C до +60°C;
• Диапазон атмосферного давления 80 - 120 кПа;
• Широкий диапазон относительной влажности (без образования конденсата);
• Габаритные размеры 188 х 145 х 110 мм в корпусе Вэлан, 198 х 136 х 137 мм в корпусе Limatherm ;
• Масса <2,5 кг в алюминиевом корпусе, <3,5 кг в стальном корпусе.
