А1220 MONOLITH — ультразвуковой дефектоскоп

Описание дефектоскопа А1220 MONOLITH:

Ультразвуковой низкочастотный дефектоскоп А1220 MONOLITH предназначен для решения задач толщинометрии и дефектоскопии конструкций из бетона, горных пород, асфальта. Уникальность прибора состоит в том, что он, по- мимо метода сквозного прозвучивания, позволяет проводить контроль объектов эхо-методом при одностороннем доступе, что делает возможным применение его для обследования объектов, находящихся в эксплуатации, таких как здания, мосты, тоннели и т.п. Важным преимуществом прибора является возможность контроля без применения контактной жидкости, благодаря использованию в антенной решетке элементов с сухим точечным контактом. Предварительной подготовки поверхности не требуется, что значительно облегчает работу и ускоряет процесс контроля.

Одним из важных преимуществ прибора является то, что контроль проводится без применения контактной жидкости, благодаря использованию в качестве элементов антенной решетки (АР) преобразователей с сухим точечным контактом, и без особой предварительной подготовки поверхности, что значительно облегчает работу оператора и ускоряет процесс тестирования.

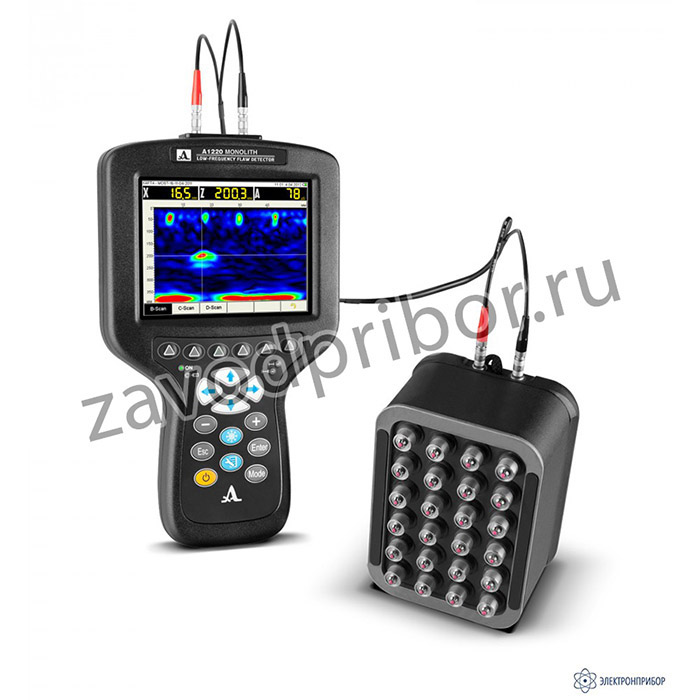

Дефектоскоп А1220 MONOLITH состоит из электронного блока с большим высококонтрастным цветным TFT дисплееми клавиатурой, и 24-х элементной матричной антенной решетки, работающей по принципу раздельно-совмещенного преобразователя. Элементы антенной решетки подпружинены, что позволяет работать на сильно шероховатых и неровных поверхностях.

Назначение дефектоскопа А1220 MONOLITH:

• Измерение толщины изделий из бетона.
• Поиск инородных включений, полостей и трещин внутри изделий и конструкций из железобетона, камня и подобных им материалов при одностороннем доступе.
• Исследование внутренней структуры крупнозернистых материалов.

Особенности дефектоскопа А1220 MONOLITH:

Прибор обеспечивает различные формы представления результатов измерений на встроенном жидкокристаллическом дисплее:

В виде А-Скана:

Традиционная форма отображения сигналов. Представление сигнала в виде А-скана удобно для измерения толщины контролируемого объекта, поиска и анализа дефектов на отдельно взятых участках объекта. При этом полностью цифровой тракт прибора обеспечивает представление сигналов, как в детектированной форме, так и в виде радиосигнала, что особенно важно для проведения анализа получаемых данных оператором. Это дает дополнительные возможности интерпретации полученных сигналов, а именно отличать полезные сигналы от шумов, отличать сигналы от различного типа отражателей.

В виде В-, С-, D- Сканов:

Представление результатов ультразвукового контроля в виде продольного и поперечного сечений объекта контроля, параллельного и перпендикулярного поверхности, на которую устанавливается антенная решетка. В-, С-, D- Сканы позволяют получить более полное представление о внутренней структуре объекта.

Режимы работы дефектоскопа А1220 MONOLITH:

Режим ЭХО
Представление сигнала в реальном масштабе времени. Предусмотрены возможности выполнения следующих способов измерений: по максимуму сигнала в стробе, по первому превышению сигналом уровня строба, сложения всех сигналов в стробе функция АКФ). На экране прибора представлена рабочая область А-Скана сигнала и основные параметры измерений – время ультразвука, глубина несплошности, амплитуда сигнала.

Режим ПРОЗВУЧИВАНИЕ
Данный режим предназначен для поверхностного и сквозного прозвучивания объектов контроля на фиксированной базе измерений. Контроль осуществляется с помощью двух отдельно подключенных к электронному блоку преобразователей, установленных вдоль линии или друг напротив друга (в зависимости от выбранного метода измерений). На экране прибора представлена рабочая область А-Скана сигнала и основные параметры измерений – время и скорость ультразвука, амплитуда сигнала.

Режим КАРТА
Режим КАРТА предназначен для формирования набора изображений сечений объекта контроля, перпендикулярных к поверхности при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом, т.е. набор параллельных лент, ограниченных по протяженности. Задавая шаг сканирования по вертикали и по горизонтали, можно получить представление о внутренней структуре всего объекта.
