ВИК — комплект для визуального и измерительного контроля

Назначение комплекта для визуального и измерительного контроля ВИК:

Комплекты ВИК применяются для визуального и измерительного контроля основного металла и сварных соединений на стадиях входного контроля, подготовки к сварке и оценки их состояния в ходе эксплуатации. Постоянный контакт с заказчиками и изучение нормативной базы, позволили подготовить комплекты, наиболее подходящие для специалистов различных отраслей промышленности. Калибровка наборов ВИК осуществляется метрологической службой производителя.

Помимо учета специфики контроля в различных отраслях, преимуществом наборов ВИК является собственное производство и постоянный контроль качества комплектующих. Выбор комплектующих для наборов, проводится по результатам испытаний собственной метрологической службы. Каждый измерительный инструмент, включенный в набор, соответствует требованиям нормативной документации и имеет метрологическое свидетельство. Все наборы кроме базового содержат флешку, содержащую образцы техкарт, актов и журналов ВИК, учебники по визуальному контролю и сварке, а так же нормативные акты по данной теме. Приобретенные ранее наборы могут быть откалиброваны повторно. Срок действия сертификата – 1 год.

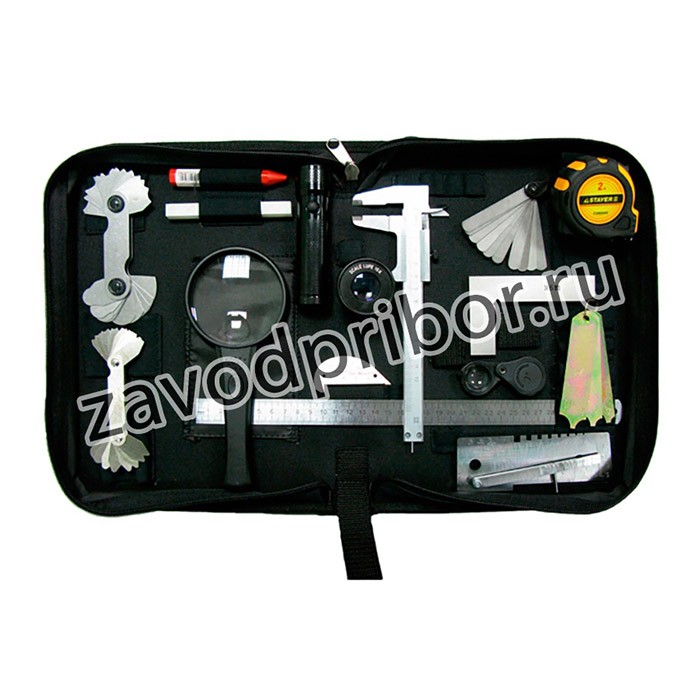

Наборы ВИК поставляются в фирменной сумке с паспортами заводов изготовителей и образцом технологической карты по визуальному и измерительному контролю. Вес стандартного набора – 2 кг, габариты 37х26х5 см.

В настоящее время в наличии следующие комплектации наборов ВИК:

• ВИК Базовый - это эконом вариант, укомплектованный минимально необходимым инструментом в соответствии с РД 03-606-03 устанавливающим порядок проведения визуального и измерительного контроля на опасных производственных объектах, подконтрольных Ростехнадзору РФ. Поставляется с сертификатом о калибровке собственной метрологической службы;
• ВИК Эксперт по сравнению с базовым набором, значительно оптимизирован по функционалу и качеству измерительного инструмента. Набор ориентирован на профессиональный контроль объектов, не требующих обязательного использования поверенного инструмента (по РД 03-606-03). На наш взгляд данный набор оптимален по соотношению цены и качества комплектующих. Набор поставляется с сертификатом о калибровке собственной метрологической службы и флешкой, содержащей образцы техкарт, актов и журналов ВИК, учебники по визуальному контролю и сварке, а так же нормативные акты по данной теме;
• ВИК Поверенный предназначен для измерений относящихся к сфере государственного регулирования ОЕИ (ФНП по НК и 102-ФЗ). Весь измерительный инструмент поверенного набора (за исключением набора щупов и радиусов) внесен в Государственный реестр средств измерения РФ и имеет отдельное свидетельство о поверке. Поверенный набор укомплектован измерительным инструментом в соответствии с рекомендациями РД 03-606-03;
• ВИК Атомщик укомплектован минимально необходимым набором инструментов в соответствии с РБ-089-14 (взамен ПНАЭ Г-7-016-89) устанавливающего методику ВИК атомных энергетических установок. В соответствии с п. 44 РБ-089-14 к работам по ВИК на объектах атомной отрасли допускаются средства измерения прошедшие метрологическую поверку или калибровку. Набор поставляется с сертификатом о калибровке собственной метрологической службы, нормативными документами РД 03-606-03, РБ-089-14 и методичкой по визуальному контролю в атомной отрасли. По заявке возможна комплектация дополнительными средствами контроля из приложения 5 РБ-089-14;
• ВИК Транснефть комплектуется измерительным инструментом перечисленным в РД 25.160.00-КТН-016-15 устанавливающего порядок НК сварных соединений при строительстве и ремонте магистральных трубопроводов. В соотв. с п. 7.1.8.2 к работам по ВИК на объектах ПАО "ТРАНСНЕФТЬ" допускаются средства измерения прошедшие метрологическую поверку или калибровку. Средства измерения из норматива внесенные в Госреестр средств измерения поставляется со свидетельством о поверке. СИ не внесенные в Госреестр (щупы, шаблоны, радиусы) поставляются с сертификатом о калибровке собственной метрологической службы. По заявке набор может быть укомплектован дополнительными средствами контроля упомянутыми в РД 25.160.00-КТН-016-15;
• ВИК Газпром комплектуется измерительным инструментом, перечисленным в СТО Газпром 2-2.4-083-2006, устанавливающим порядок НК сварных соединений при строительстве и ремонте промысловых и магистральных трубопроводов. В соответствии с данным нормативом к работам по ВИК на объектах ОАО "Газпром" следует применять СИ прошедшие метрологическую поверку. Данный набор поставляется с отдельным свидетельством о поверке на каждое средство измерения. По заявке возможна комплектация дополнительными средствами ВИК;
• ВИК Сварщик - это универсальный набор сварщика предназначен для ВИК сварных соединений и подготовки деталей к сварке. Данный набор может быть использован в процессе обучения специалистов, а так же для комплектации стационарных рабочих мести работы в полевых условиях. Набор сварщика укомплектован с учетом рекомендаций специалистов сварочного производства и включает в себя основной перечень необходимого оборудования;
• ВИК Энергетик предназначен для контроля различных параметров на предприятиях энергетической отрасли и генерирующих компаний. Он отвечает требованиям к порядку и организации проведения работ и соответствует требованиям средств контроля, организации работ, фиксации результатов проведенного контроля. Используется при ремонте трубопроводов энергетических объектов, трансформаторов, при монтаже оборудования, реконструкции и эксплуатации, изготовлении, металлических конструкций. Набор Энергетик укомплектован при содействии работников энергетической отрасли. Помимо стандартного инструмента содержит мультиметр, детектор напряжения, дальномер, уровень, бинокль и съемник изоляции;
• ВИК Инспектор, основой которого являются дополнительно укомплектованный толщиномером покрытий МТ-201, толщиномером А1208, люксметром Testo 540 и фотоаппаратом-микроскопом X-Loupe C101, дающим возможность фотофиксации и измерения дефектов размером от 5 мкр до 12 мм. Набор ориентирован на профессиональных контроллеров и инспекторов в работе которых необходимы визуализированные отчеты о результатах ВИК, капиллярного и магнитного методов.
