ТРМ33 — контроллер для регулирования температуры в системах приточной вентиляции

Назначение контроллера для регулирования температуры в системах приточной вентиляции ТРМ33:

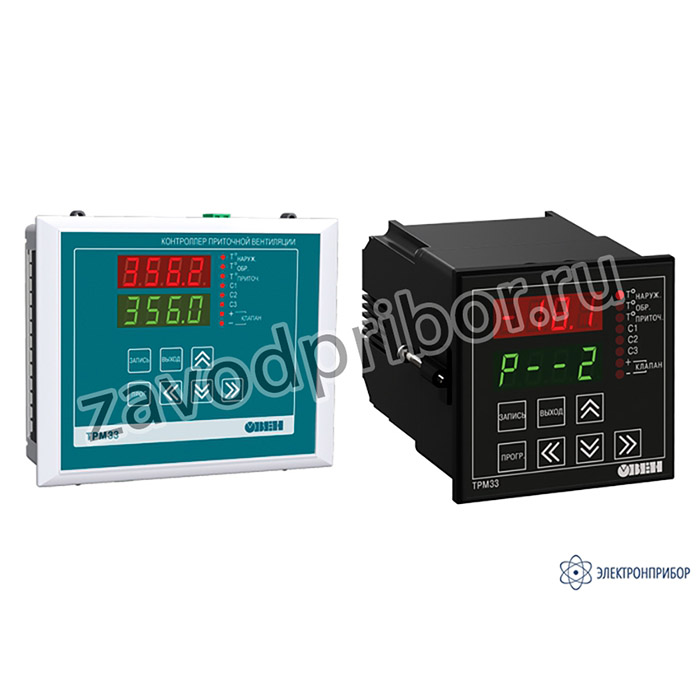

Прибор ТРМ33 предназначен для регулирования температуры воздуха в помещениях, оборудованных системой приточной вентиляции с водяным калорифером. ТРМ33 выпускается в щитовом корпусе типа Щ4 и типа Щ7, степень защиты со стороны лицевой панели IP54.

Варианты исполнения контроллера для регулирования температуры в системах приточной вентиляции ТРМ33:

Тип корпуса:

Тип датчиков и наличие интерфейса:

Особенности контроллера для регулирования температуры в системах приточной вентиляции ТРМ33:

• Поддержание заданной температуры приточного воздуха по ПИД-закону;
• Управление приточным вентилятором, жалюзи и КЗР, подающим теплоноситель в калорифер;
• Работа в различных режимах: прогрев калорифера при запуске системы, защита системы от превышения температуры обратной воды, защита водяного калорифера от замерзания, дежурный режим с выключенным вентилятором и закрытыми жалюзи, автоматический переход в летний режим;
• Регистрация данных на ПК по интерфейсу RS-485 (по заказу).

Бесплатно: OPC-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL.

Функциональная схема прибора контроллера для регулирования температуры в системах приточной вентиляции ТРМ33:

Рис.1. Функциональная схема ТРМ33

Входы для измерения температуры:

Ко входам 1...3 в зависимости от их типа подключаются температурные датчики ТСМ 50М, ТСП 50П или ТСМ 100М, ТСП 100П, Pt100 для контроля:

• Т_наруж. – температуры наружного воздуха;
• Т_прит. – температуры приточного воздуха;
• Т_обр. – температуры обратной воды в контуре теплоносителя.

Входы для диагностики работоспособности системы:

Ко входам 4...6 подключаются датчики для диагностики работоспособности системы:

• С1 – коммутирующее устройство (таймер, тумблер и прочее) для дистанционного перевода системы в дежурный режим работы;
• С2 – датчик контроля работы вентилятора для автоматического перевода системы в дежурный режим при неисправности вентилятора;
• С3 – датчик контроля протока воды через калорифер для автоматического перевода системы в режим защиты от замораживания при прекращении протока.

Управление вентилятором, жалюзи и регулирование температуры:

По результатам измерений температур и опроса входных датчиков С1, С2, С3 ПИД-регулятор ТРМ33-Щ4 управляет работой вентилятора и жалюзи, а также положением запорно-регулирующего клапана (КЗР) для поддержания заданной температуры в системе отопления.

Режимы работы:

В приборе предусмотрено 6 режимов работы.

Прогрев калорифера

Перед началом работы ТРМ33-Щ4 осуществляет прогрев калорифера. Время прогрева определяется пользователем, исходя из эксплуатационных параметров системы. Для более быстрого разогрева прибор формирует команду на выключение вентилятора, закрытие жалюзи и полное открытие КЗР.

Индикация режима:

P– –0 – работа прибора в режиме прогрева калорифера.

Управление системой приточной вентиляции:

Управление системой приточной вентиляции прибор осуществляет, обеспечивая:

• поддержание температуры приточного воздуха Т_прит. на заданном уровне;
• защиту от превышения температуры обратной воды Т_обр., возвращаемой в теплоцентраль;
• защиту от замораживания воды в калорифере.

Поддержание температуры приточного воздуха на заданном уровне:

Температура приточного воздуха в системе Т_{уст.прит.} задается пользователем при программировании прибора. Нагрев приточного воздуха осуществляется теплоносителем, проходящим через калорифер. ТРМ33-Щ4 по температуре уставки Т_{уст.прит.} с помощью выходных реле управляет жалюзи и вентилятором, подающими приточный воздух, а также положением КЗР, подающим теплоноситель в калорифер. Управление КЗР осуществляется кратковременными импульсами (ШИМ) по ПИД-закону регулирования, что позволяет поддерживать заданную температуру с высокой точностью.

Условия начала работы прибора в этом режиме:

Т_обр.min < Т_обр. < Т_обр.max, Т_прит. > Т_авар.

Индикация режима:

Р– –2 – работа в режиме поддержания температуры приточного воздуха.

Защита от превышения температуры обратной воды, возвращаемой в теплоцентраль:

Управление температурой обратной воды осуществляется в зависимости от температуры наружного воздуха в соответствии с графиком Т_обр. = f(T_наруж.). График обратной воды строится прибором автоматически по заданным пользователем координатам точек А, В и С. При превышении заданного значения температуры обратной воды Т_обр.i > Т_обр.max.i прибор прерывает управление КЗР по Т_прит. и переходит на управление по сигналу рассогласования E_i = Т_обр.i – Т_обр.max.i. После возврата Т_обр.i в допустимые пределы регулирование продолжается по Т_прит.

Условия начала работы прибора в этом режиме:

Т_обр. > Т_обр.max, Т_прит. > Т_авар.

Индикация режима:

Р– –3 – работа в режиме защиты от превышения температуры обратной воды.

Рис.2. Пример графика температуры обратной воды – Т_обр. = f(T_наруж.)

Защита от замораживания воды в калорифере

При падении температуры приточного воздуха или температуры обратной воды ниже заданной пользователем критической температуры, либо возникновения неисправности входных датчиков (обрыв или короткое замыкание), система переходит на работу в режиме защиты от замораживания воды в калорифере. Для максимально быстрого повышения температуры ТРМ33-Щ4 формирует команду на полное открытие КЗР, выключение вентилятора и закрытие жалюзи.

Условия начала работы прибора в этом режиме:

Т_обр. < Т_обр.min или Т_прит. < Т_авар. или замыкание датчика С3.

Индикация режима:

Р– –4 – работа в режиме защиты от замораживания воды в калорифере.

Дежурный режим:

Дежурный режим предусмотрен для случаев, когда в работе приточной вентиляции нет необходимости (ночное время суток, выходные дни и прочее). В этом режиме ТРМ33-Щ4 контролирует только температуру обратной воды, вентилятор выключен и жалюзи закрыты. Переход в дежурный режим можно осуществить с помощью внешнего коммутирующего устройства С1, либо установив нужное значение в соответствующем программируемом параметре.

Индикация режима:

Р– –1 – работа в дежурном режиме.

Летний режим:

Это экономичный режим, поскольку управления температурой приточного воздуха не осуществляется. КЗР при этом полностью закрыт и циркуляция воды через калорифер прекращена. ТРМ33-Щ4 автоматически переводит систему на работу в летнем режиме при превышении температурой наружного воздуха значения Тлетн., заданного при программировании прибора. Отключение летнего режима происходит при достижении Т_наруж. значения Т_{наруж.А}.

Условия начала работы прибора в этом режиме:

Т_наруж. > Т_летн.

Индикация режима:

Р– –5 – работа в летнем режиме.

Элементы управления контроллера для регулирования температуры в системах приточной вентиляции ТРМ33:

Рис.3. Экран ТРМ33

Функции кнопок:

	Кнопка предназначена для перехода в режим ПРОСМОТР, а из режима ПРОСМОТР – в режим ПРОГРАММИРОВАНИЕ.
	Кнопка предназначена для записи установленных значений программируемых параметров в память прибора.
	Кнопка предназначена для возврата из режима ПРОГРАММИРОВАНИЕ в режим ПРОСМОТР, а из режима ПРОСМОТР – в режим РАБОТА.
	Кнопки позволяют в режиме РАБОТА переключать каналы индикации.
	Кнопки позволяют при параметре А-01, равном нулю, вручную управлять перемещением КЗР.
	4 кнопки с изображением стрелок позволяют в режиме ПРОСМОТР выбирать нужные параметры, а в режиме ПРОГРАММИРОВАНИЕ изменять их значение.

Схемы подключения контроллера для регулирования температуры в системах приточной вентиляции ТРМ33:

Рис.4. Общая схема подключения ТРМ33

Рис.5. Схема подключения ТРМ33-Х.ХХ.RS к адаптеру сети АС3M
