Назначение контроллера для регулирования температуры в системах отопления и ГВС ТРМ32:
ТРМ32 – контроллер с готовым алгоритмом регулирования температуры в системах отопления и ГВС. Предназначен для применения в индивидуальных и центральных тепловых пунктах (ИТП и ЦТП) и котельных. Регулятор отопления и ГВС поддерживает температуру по заданной уставке или отопительному графику, управляя запорно-регулирующим клапаном (КЗР).

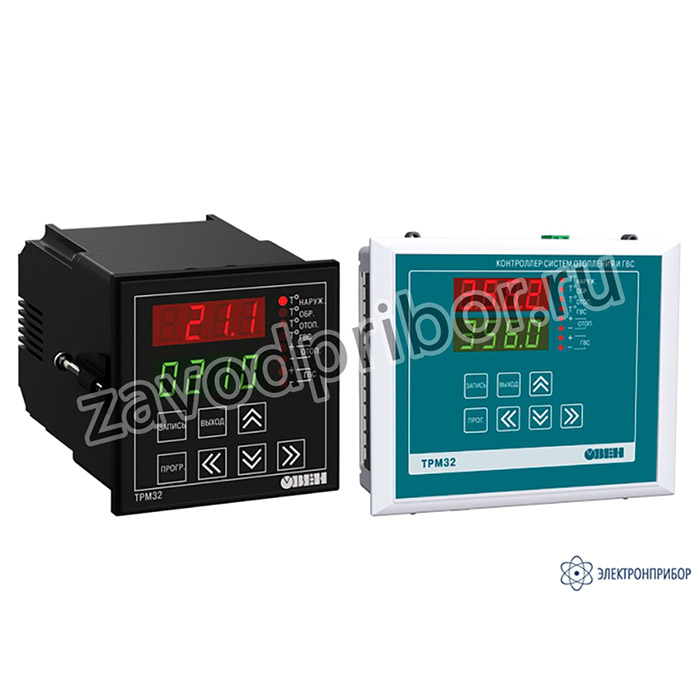

Варианты исполнения контроллера для регулирования температуры в системах отопления и ГВС ТРМ32:
Преимущества контроллера для регулирования температуры в системах отопления и ГВС ТРМ32:
- Универсальность. Специализированный контроллер подходит для применения во всех ИТП и ЦТП с дискретным управлением КЗР;
- Простота. Не требуется программирование и создание документации. Настройка с лицевой панели или через ПК. Не требуется специальная квалификация;
- Точность. Встроенный алгоритм ПИД-регулирования обеспечивает высокую точность поддержания температуры в высокодинамичных системах ГВС и отопления;
- График отопления. Поддержание температуры в контуре отопления по заданному пользователем графику, в зависимости от температуры на улице или температуры подачи от котельной;
- Экономичность. Экономия эксплуатационных затрат. Экономия времени на обслуживание. Защита от штрафных санкций за превышение температуры обратного теплоносителя;
- Диспетчеризация. Управление и контроль ИТП и ЦТП из любой точки мира. Оповещения об аварийных событиях. Встроенный интерфейс RS-485 (по заказу).
Функциональная схема контроллера для регулирования температуры в системах отопления и ГВС ТРМ32:
Рис.1. Функциональная схема ТРМ32
Схемы применения контроллера для регулирования температуры в системах отопления и ГВС ТРМ32:
.jpg)
Рис.2. Автоматическое управление закрытыми контурами ГВС и отопления без насосов
Тн – датчик температуры наружного воздуха
Тпод – датчик температуры подающего трубопровода теплосети
Тобр – датчик температуры обратного трубопровода теплосети
Тгвс – датчик температуры контура ГВС
Рис.3. Автоматическое управление закрытым контуром ГВС и открытым контуром отопления без насосов
Тотоп – датчик температуры контура отопления
КЗР отоп – клапан запорно-регулирующий контура отопления
КЗР гвс – клапан запорно-регулирующий контура ГВС
ТО ГВС отоп – теплообменник контура ГВС и отопления
Функциональные возможности контроллера для регулирования температуры в системах отопления и ГВС ТРМ32:
Регулирование температуры в контурах отопления и горячего водоснабжения
ТРМ32 осуществляет поддержание температуры теплоносителя в контуре отопления и контуре ГВС. Регулирование температуры осуществляют два ПИД-регулятора. Первый ПИД-регулятор управляет КЗР отопления для поддержания температуры в контуре и защиты от превышения температуры обратного теплоносителя, за управление КЗР и регулирование температуры в контуре ГВС отвечает второй ПИД-регулятор.
Регулирование температуры в контуре отопления
Регулирование температуры в контуре отопления осуществляется по заданному пользователем отопительному графику. ТРМ32 по графику производит расчет текущей уставки в контуре. График отопления может быть задан относительно температуры наружного воздуха f(Tнаруж.) или температуры подачи теплосети f(Tпрям.) и строится по двум точкам.
Поддержание температуры в контуре отопления и защита от превышения температуры обратного теплоносителя осуществляются одним КЗР. Приоритет имеет контроль превышения температуры обратного теплоносителя.
Рис.4. Регулирование температуры в контуре отопления
Регулирование температуры в контуре горячего водоснабжения (ГВС)
Регулирование температуры в контуре ГВС выполняется по заданной пользователем уставке. С помощью управляющих воздействий на КЗР: «открыть» или «закрыть» – прибор изменяет положение клапана, поддерживая температуру в контуре по ПИД-закону.
Контроль температуры обратной воды, возвращаемой в теплосеть
Контроль температуры обратного теплоносителя в теплосети осуществляется по заданному пользователем графику. По графику рассчитывается максимально допустимое значение температуры (Тобр.max), превышение которого приводит к переводу прибора из режима поддержания температуры в контуре отопления в режим защиты от превышения температуры в обратном трубопроводе. Возвращение к режиму регулирования температуры контура отопления произойдет после снижения температуры обратного теплоносителя ниже (Тобр.max – _). Значение _ задается пользователем. График может быть задан относительно температуры наружного воздуха f(Tнаруж.) или температуры подачи теплосети f(Tпрям.) и строится по двум точкам.
Поддержание температуры в контуре отопления и защита от превышения температуры в обратном трубопроводе осуществляются одним КЗР. Приоритет имеет контроль превышения температуры обратного теплоносителя.
Рис.5. Контроль температуры обратной воды, возвращаемой в теплосеть
Режимы экономии «День-Ночь»
ТРМ32 оснащен функцией экономии, которая ориентирует прибор на работу по оптимальной уставке в зависимости от времени суток. При переходе в режим «Ночь» отопительный график сдвигается на величину, указанную пользователем в настройках. Это позволяет работать прибору в ночное время на пониженной уставке и возвращаться к стандартному значению уставки в дневное время. Перевод прибора в режим экономии происходит при замыкании внешних контактов «День-Ночь». Переключать режим можно любым исполнительным устройством с «сухим» контактом, например, тумблер, переключатель или таймер.
Рис.6. Режимы экономии «День-Ночь»
Диспетчеризация
Бесплатный облачный сервис OwenCloud позволяет следить за работой ТРМ32 на ИТП и ЦТП из любой точки мира, а также получать уведомления о нештатных ситуациях на телефон или почту. OwenCloud доступен как в браузере, так и в приложении на Android и iOS. А открытая карта регистров дает возможность включить прибор в удаленные системы диспетчеризации ИТП и ЦТП (SCADA – системы, OPC и прочее) или организовать связь с панелью оператора или с СПК и ПЛК.
Рис.7. Удаленное управления ИТП и ЦТП через смартфон
Рис.8. Подключение ОВЕН ТРМ32 к OwenCloud, OPC и SCADA
Элементы управления контроллера для регулирования температуры в системах отопления и ГВС ТРМ32:
Рис.9. Лицевая панель ТРМ32
| Верхний 4-х разрядный цифровой индикатор | В режиме РАБОТА отображает значение температуры в канале контроля, выбранном пользователем: Тнаруж. (Тпрям.), Тобр., Тотоп.или Тгвс. В режимах ПРОСМОТР и ПРОГРАММИРОВАНИЕ показывает номер программируемого параметра. |
| Нижний 4-х разрядный цифровой индикатор | В режиме РАБОТА отображает информационную заставку режима (Р—0 ... Р—2), если выбран канал индикации Тнаруж., или значение соответствующей уставки, если выбран канал индикации Тобр., Тотоп. или Тгвс. В режимах ПРОСМОТР и ПРОГРАММИРОВАНИЕ показывает значение программируемого параметра. |
| Светодиоды «Тoнаруж.», «Тoобр.», «Тoотоп.», «Тoгвс» | Постоянной засветкой сигнализируют о выбранном для индикации канале контроля, мигающей засветкой – об аварии датчиков. |
| Светодиоды «+», «–» отоп. и «+», «–» гвс | Cигнализируют о формировании сигналов управления запорно-регулирующими клапанами систем отопления и ГВС. |
Функции кнопок:
 |
Кнопка предназначена для перехода в режим ПРОСМОТР, а из режима ПРОСМОТР – в режим ПРОГРАММИРОВАНИЕ. |
 |
Кнопка предназначена для записи установленных значений программируемых параметров в память прибора. |
 |
Кнопка предназначена для возврата из режима ПРОГРАММИРОВАНИЕ в режим ПРОСМОТР, а из режима ПРОСМОТР – в режим РАБОТА. |
 |
Кнопки позволяют в режиме РАБОТА переключать каналы индикации. |
 |
4 кнопки с изображением стрелок позволяют в режиме ПРОСМОТР выбирать нужные параметры, а в режиме ПРОГРАММИРОВАНИЕ изменять их значение. |
Схемы подключения контроллера для регулирования температуры в системах отопления и ГВС ТРМ32:
.jpg)
Рис.10. Схемы подключения ТРМ32
