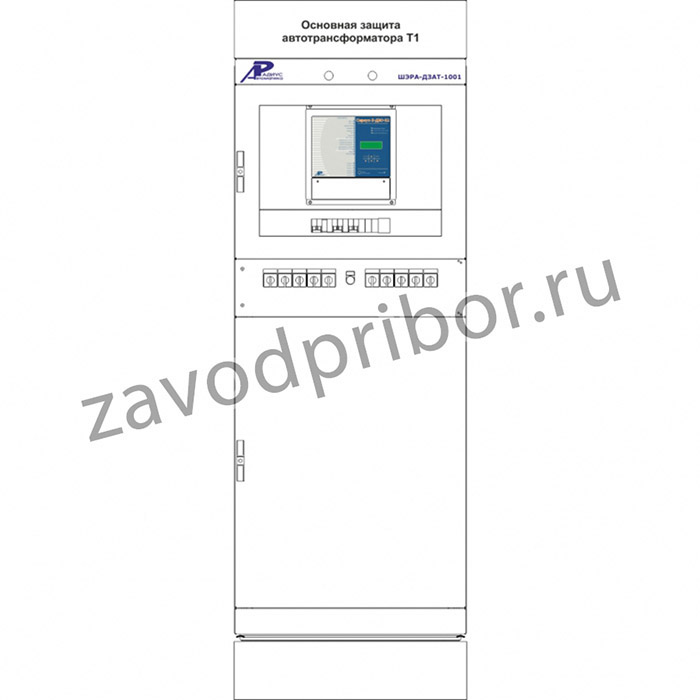

ШЭРА-ДЗАТ-1003 — шкаф основных защит автотрансформатора (для схемы ОРУ ВН и СН с ОВ)

Описание шкафа основных защит автотрансформатора (для схемы ОРУ ВН и СН с ОВ) ШЭРА-ДЗАТ-1003:

Шкаф основных защит автотрансформатора (для схемы ОРУ ВН и СН с ОВ) ШЭРА-ДЗАТ-1003 (БПВА.656457.503, БПВА.650645.001 ТУ).

Исполнение:

• Двустороннее обслуживание;
• Установка в помещении;
• Напольная установка;

Основные функции шкафа основных защит автотрансформатора (для схемы ОРУ ВН и СН с ОВ) ШЭРА-ДЗАТ-1003:

Основные функции комплекта БПВА.468263.049:

Комплект основной защиты автотрансформатора для схемы ОРУ ВН и СН с ОСШ на основе терминала «Сириус-3-ДЗО-02».

• Двухступенчатая дифференциальная токовая защита трансформатора (токовая отсечка и защита с торможением от сквозного тока и отстройкой от бросок намагничивающего тока (БНТ)); с трехфазным контролем четырех плеч (ВН, СН, НН1, НН2).
• газовая защита (прием сигналов от первой группы контактов газовых реле с действием на отключение через промежуточные реле);
• Одна ступень ненаправленной МТЗ ВН трансформатора, поддерживающая следующие функции:
  • Комбинированный пуск по напряжению: от «стороны СН» (по внешнему дискретному разрешающему сигналу); от «стороны НН1» и «стороны НН2» (от «своих» цепей напряжения);
  • Блокировку МТЗ ВН по содержанию второй гармоники для отстройки от БНТ;
  • Внутреннюю цифровую сборку токовых цепей ВН в треугольник и возможность использования полученных токов для реализации ступени МТЗ ВН;
• Одна ступень ненаправленной МТЗ СН трансформатора, поддерживающая следующие функции:
  • Комбинированный пуск по напряжению от «стороны СН» (по дискретному разре-шающему сигналу);
  • Блокировку МТЗ СН по содержанию второй гармоники для отстройки от БНТ;
  • Внутреннюю цифровую сборку токовых цепей СН в треугольник и возможность использования полученных токов для реализации ступени МТЗ СН;
  • Действие на отдельное реле и под уставку на общие реле отключения с разными выдержками времени;
• Одна ступень ненаправленной МТЗ НН1 трансформатора, поддерживающая следующие функции:
  • Комбинированный пуск по напряжению от «стороны НН1»;
  • Блокировку МТЗ НН1 по содержанию второй гармоники для отстройки от БНТ;
  • Действие на отдельное реле и под уставку на общие реле отключения с разными выдержками времени;
• Одна ступень ненаправленной МТЗ НН2 трансформатора, поддерживающая следующие функции:
  • Комбинированный пуск по напряжению от «стороны НН2»;
  • Блокировку МТЗ НН2 по содержанию второй гармоники для отстройки от БНТ;
  • Действие на отдельное реле и под уставку на общие реле отключения с разными выдержками времени;
• Защита от перегрузки по каждой стороне;
• Цепи перевода на обходной выключатель ВН;
• Цепи перевода на обходной выключатель СН;
• Прием технологических сигналов от автотрансформатора;
• Управление схемой обдува автотрансформатора как по току нагрузки, так и по сигналам датчиков температуры;
• Блокировка РПН по току нагрузки;
• Устройство резервирования при отказе выключателя (УРОВ сторон ВН, СН);
• Контроль небаланса в плечах дифференциальной токовой защиты с действием на сигнализацию;
• Контроль сопротивления изоляции в цепях газовых защит трансформатора и РПН.

Особенности шкафа основных защит автотрансформатора (для схемы ОРУ ВН и СН с ОВ) ШЭРА-ДЗАТ-1003:

Шкафы серии ШЭРА представляют собой защищенное низковольтное комплектное устройство. Шкафы изготавливается на основе металлоконструкции Rittal с использованием оригинальных деталей в специфичном для заказчика исполнении шкафа.

Шкафы серии ШЭРА выпускаются в соответствии с ТУ БПВА.650645.001 и соответствуют требованиям ГОСТ Р 51321.1-2007 (МЭК 60439-1:2004), ГОСТ Р 51317.6.5-2006 (МЭК 61000-6-5:2001), ПУЭ (7 издание).

В шкафах серии ШЭРА используются комплектующие ведущих мировых производителей: Weidmuller, Phoenix contact, Finder, Ganz KK. Rittal и др.

При изготовлении шкафов серии ШЭРА применяется оригинальная технология высококачественного электрического монтажа , с использованием специально изготавливаемых жгутов с цифровой и цветовой маркировкой, размещаемых в перфорированных кабельных каналов на внутренней стороне шкафа. Все жгуты, используемые при монтаже шкафа, изготавливаются как самостоятельные изделия, отдельно проходящие контроль качества, что полностью исключает ошибки при монтаже. При изготовлении жгутов используется только высококачественный медный кабель, сертифицированный на соответствие требованиям Технического регламента Таможенного союза EAC, и изготавливаемый при соблюдении требований ISO 9001:2008 и ГОСТ ISO 9001-2011. Номинальное сечение проводов не менее 2,5 мм2 для токовых цепей и не менее 0,75 мм2 – для остальных цепей. Подвод внешних кабелей осуществляется через уплотненные кабельные вводы, расположенные на дне шкафа. Экраны кабелей подключаются к медным шинам заземления, расположенным справа и слева от кабельных вводов, а сами кабели крепятся к боковым перфорированным панелям шкафа при помощи кабельных стяжек, входящих в комплект поставки шкафа.

Устройства в шкафах серии ШЭРА соответствуют критериям качества функционирования А в части электромагнитной совместимости по:

• ГОСТ Р 51317.4.12-99 (МЭК 61000-4-12-95), степень жесткости испытаний - 3;
• ГОСТ Р 51317.4.4-99 (МЭК 61000-4-4-95), степень жесткости испытаний – 4;
• ГОСТ Р 51317.4.2-99 (МЭК 61000-4-2-95), степень жесткости испытаний – 3;
• ГОСТ Р 50648-94 (МЭК 1000-4-8-93), степень жесткости испытаний – 5;
• ГОСТ Р 51317.4.3-99 (МЭК 61000-4-3-95), степень жесткости испытаний – 3;
• ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95), степень жесткости испытаний – 4;
• ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95), степень жесткости испытаний – 4;
• ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96), степень жесткости испытаний – 3;
• ГОСТ 30366-95 (МЭК 1000-4-9-93)/ГОСТ Р 50649-94 (МЭК 1000-4-9-93), степень жесткости испытаний – 4;
• ГОСТ Р 50652-94 (МЭК 1000-4-10-93), степень жесткости испытаний – 5;
• ГОСТ Р 51317.4.11-99 (МЭК 61000-11-94).

Стандартные шкафы серии ШЭРА обладают стойкостью к воздействию землетрясения интенсивностью до 9 баллов при уровне установки 10м над нулевой отметкой. В случае необходимости обеспечения более жестких требований по сейсмостойкости, стандартная конструкция шкафов серии ШЭРА, по запросу заказчика, может быть усилена.

С каждым шкафом серии ШЭРА поставляется одиночный эксплуатационный комплект ЗИП, обеспечивающий выполнение требований по готовности и ремонтопригодности шкафа в течение гарантийного срока эксплуатации.

Система менеджмента качества производства соответствует требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008). Шкафы серии ШЭРА-Н изготавливаются на основе типовых комплектов РЗА с микропроцессорными устройствами серии Сириус, разработанными и изготавливаемыми в России. Все микропроцессорные терминалы, входящие в состав шкафа, имеют регистраторы событий и аварийные осциллографы, а также оснащены тремя независимыми интерфейсами связи – USB, RS485 и дополнительным интерфейсом по выбору заказчика: RS485, Ethernet по витой паре (100BASE-TX) или Ethernet с двумя оптическими интерфейсами (100BASE-FX). Микропроцессорные устройства серии Сириус могут быть использованы в качестве устройств нижнего уровня в АСУ ТП энергообъектов и для организации АРМ РЗА. Считывание и изменение уставок терминалов, просмотр текущих параметров сети и считывание регистратора производится при помощи специализированного программного обеспечения, поставляемого со шкафом.

Микропроцессорные устройства серии «Сириус», входящие в состав шкафа, внесены в перечень оборудования, аттестованного для применения на объектах ОАО «ФСК ЕЭС».

Шкафы серии ШЭРА имеют специальное исполнение, предусматривающее установку на них дополнительных цифровых измерительных приборов, ключей управления, световой сигнализации положения коммутационных аппаратов и элементов мнемосхемы для применения их в составе нетипового щита управления подстанции.

Все шкафы наружного исполнения ШЭРА оборудованы активной системой подогрева и опционально могут быть дооснащены комплектом утепления.
