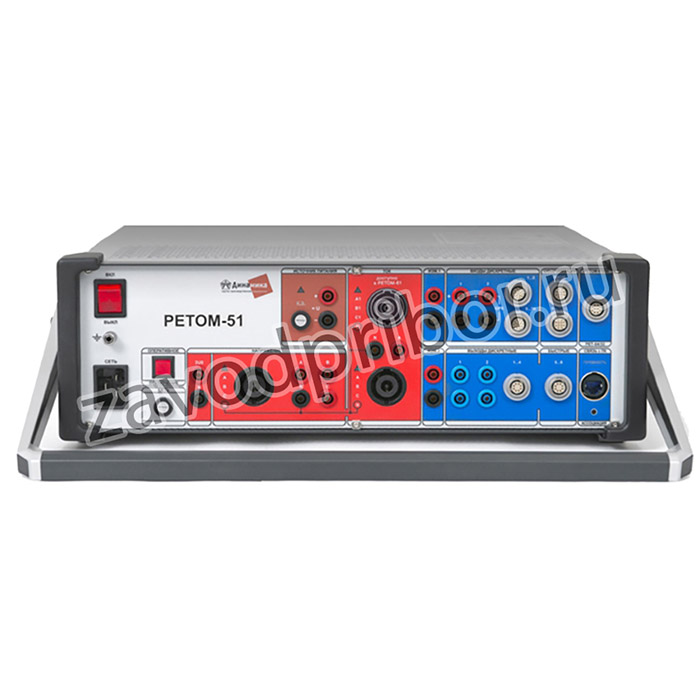

РЕТОМ-51 — устройство испытательное

Назначение испытательной системы РЕТОМ-51:

Надежность работы устройств релейной защиты во многом определяется качеством проверки их характеристик, как при наладке, так и при эксплуатации на энергообъектах. Такие проверки проводятся регулярно, используя специальные приборы, которые генерируют токи и напряжения, необходимые для диагностики устройств РЗиА.

Проведение комплексного тестирования систем РЗиА, в особенности электромеханических панелей, требует от испытательного оборудования большой мощности. В решении данных задач Вам поможет обновленный мощный испытательный комплекс РЕТОМ-51, ставший воплощением всех пожеланий и предложений потребителей по результатам десятилетней эксплуатации его предшественника.

Преимущества испытательной системы РЕТОМ-51:

• увеличены до 135 В выходные значения каждого канала трехфазной системы напряжения, а также выходная мощность до 80 ВА;
• реализован дополнительный канал напряжения 3U0, гальванически изолированный, с выходным уровнем напряжения до 135 В, предназначенный для имитации различных сигналов (3U0, напряжение на генераторе, параллельной линии и т.д.);
• увеличено до 405 В значение выдаваемого однофазного напряжения, что позволяет осуществлять проверку защит в цепях 0,4 кВ;
• для питания проверяемой аппаратуры встроен источник опертока мощностью 300 ВА;
• увеличено количество дискретных входов до 16, что дает возможность максимально полно анализировать реакцию проверяемой защиты;
• встроены 8 дискретных выходов, позволяющие задавать любые комбинации дискретных сигналов при тестировании сложных систем РЗА, в особенности микропроцессорных;
• применение современных технологий позволило существенно увеличить мощность и уменьшить весогабаритные показатели прибора.

Область применения испытательной системы РЕТОМ-51:

Автоматизированная проверка и наладка устройств релейной защиты и автоматики всех поколений:

• вся номенклатура электромеханических панелей и комплектов защиты и автоматики производства ОАО «ЧЭАЗ", например, серий ЭПЗ, ДФЗ, ПЗ, ДЗТ, КЗ, КРБ и другие;
• полупроводниковые отечественные устройства релейной защиты и автоматики, например, серий ШДЭ, ПДЭ, ШП, ШЭ, ЯРЭ и др.;
• современные микропроцессорные реле и сложные системы защиты отечественных и зарубежных фирм;
• приборы определения места повреждения;
• панели противоаварийной автоматики и цепи телеизмерения;
• устройства синхронизации;
• счетчики электроэнергии;
• системы возбуждения генераторов;
• железнодорожные защиты.

Достоинства испытательной системы РЕТОМ-51:

• трехфазная система с выдачей тока до 36 А, пиковой мощностью 800 ВА и максимальным значением выходного напряжения 30 В действующего значения на каждый канал позволяет проводить полноценное тестирование любых устройств РЗиА, требующих большой мощности, в том числе высокоомных электромеханических реле без применения дополнительных преобразователей;
• четыре канала напряжения с выдачей 135 В на канал позволяют проверять сложные микропроцессорные защиты;
• высокая типовая точность воспроизведения сигналов, соответствующая уровню 0,1%, позволяет применять прибор как калибратор;
• применение технологий Ethernet обеспечивает высокую помехозащищенность и скорость обмена данными между прибором и ПК;
• параллельная работа нескольких устройств РЕТОМ-51 от одного ПК дает возможность получения необходимого количества источников тока и напряжения;
• прибор оснащен полнофункциональным двухканальным осциллографом-мультиметром;
• широкий набор программ стандартного программного обеспечения позволяет в ручном и полуавтоматическом режиме проводить проверки любых устройств РЗиА;
• применение специального программного обеспечения дает возможность в автоматическом режиме проверять защиты известных производителей, позволяя сократить время проведения проверок и исключить возможность ошибки персонала;
• открытая архитектура управления позволяет создавать собственные проверочные программы;
• совместное использование приборов РЕТОМ-51 и РЕТОМ-61850 позволяет проверять защиты, поддерживающие стандарт обмена данными МЭК 61850;
• применение дополнительных блоков PET-10, РЕТ-ТН, РЕТ-64/32, PET-GPS значительно расширяют возможности прибора РЕТОМ-51;
• все разъемы для подключения расположены на лицевой панели, что дает возможность работать с прибором, как в горизонтальном, так и вертикальном положениях;
• широкий перечень аксессуаров, входящий в комплект поставки РЕТОМ-51, позволяет подключать устройства РЗиА разного уровня сложности.

Автоматизированные проверки:

Специальное программное обеспечение позволяет полностью автоматизировать процесс испытаний и включает в себя более 65 программ проверки устройств РЗиА известных производителей, таких как Siemens, General Electric, Schneider Electric, №tom, ABB, ЭКРА, ЧЭАЗ, ИЦ Бреслер, НТЦ Механотроника, Радиус-Автоматика, ВНИИР и др.

В каждой программе предлагаются необходимые схемы подключения к объекту испытаний и алгоритм проверки в зависимости от конфигурации и уставок устройства. В конце тестирования автоматически формируется протокол с результатами, аналогичный протоколу изготовителя устройств РЗиА.

Использование данных программ в разы сокращает время работ, исключает появление ошибок и значительно снижает трудозатраты.

Надежность и безопасность испытательной системы РЕТОМ-51:

• интеллектуальное устройство с внутренним мониторингом обеспечивает высокую безопасность проверяемого оборудования, а также эксплуатирующего его персонала;
• при появлении любой аварийной ситуации все источники отключаются, а процесс проверки приостанавливается до ликвидации аварии;
• гальваническая развязка между аналоговыми входами делает безопасным процесс измерения внешних напряжений;
• безопасные клеммы каналов исключают возможность поражения персонала электрическим током;
• надежная работа в широких пределах сетевого напряжения;
• прочный и эстетичный корпус прибора устойчив к механическим воздействиям.
