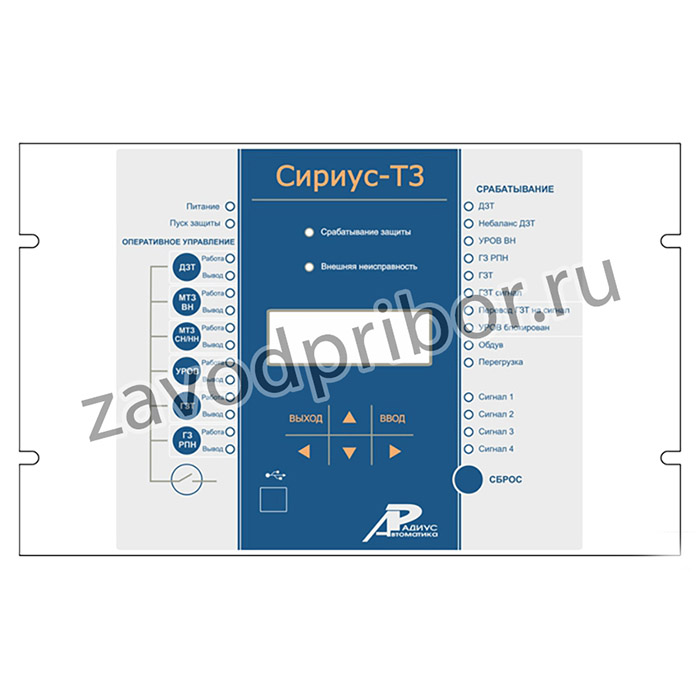

Сириус-Т3 — микропроцессорное устройство основных защит трехобмоточного трансформатора 35-220 кВ

Описание микропроцессорного устройства основных защит трехобмоточного трансформатора 35-220 кВ Сириус-Т3:

Устройство микропроцессорной защиты Сириус-Т3, предназначено для выполнения функций основной защиты трехобмоточного (либо двухобмоточного с расщепленной обмоткой) трансформатора или автотрансформатора с высшим напряжением 35-220 кВ.

Также возможно использование в качестве дифференциальной защиты сдвоенного реактора, мощного синхронного двигателя или в качестве продольной дифференциальной защиты ошиновки с тремя присоединениями. Содержит подменную МТЗ ВН, МТЗ CН, МТЗ НН с внешним комбинированным пуском напряжения.

Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

Функции защиты микропроцессорного устройства основных защит трехобмоточного трансформатора 35-220 кВ Сириус-Т3:

• Двухступенчатая дифференциальная токовая защита трансформатора (токовая отсечка и защита с торможением от сквозного тока и отстройкой от бросков тока намагничивания).
• Цифровое выравнивание величины и фазы токов плечей дифференциальной защиты.
• Автоматическая компенсация токов небаланса в дифференциальной цепи, вносимых работой РПН.
• Контроль небаланса в плечах дифференциальной токовой защиты с действием на сигнализацию.
• Входы отключения от газовой защиты трансформатора и РПН с возможностью перевода действия на сигнал с помощью оперативной кнопки управления на лицевой панели, либо с помощью дискретного входа.
• Ненаправленная двухступенчатая МТЗ высшей стороны трансформатора с возможностью комбинированного пуска по напряжению от сторон низшего и среднего напряжения (по дискретным входам, объединенным по условию «ИЛИ»). Имеется возможность блокировки МТЗ ВН по содержанию второй гармоники для отстройки от бросков тока намагничивания.
• Внутренняя цифровая сборка токовых цепей ВН в треугольник и возможность использования полученных токов для реализации ступеней МТЗ ВН.
• Одна ступень ненаправленной МТЗ средней стороны трансформатора с возможностью комбинированного пуска по напряжению от стороны среднего напряжения (по дискретному входу). Действие на отдельное реле и на общие реле отключения с разными временами. Имеется возможность блокировки МТЗ СН по содержанию второй гармоники, для отстройки от бросков тока намагничивания при подаче напряжения со стороны СН.
• Одна ступень ненаправленной МТЗ низшей стороны трансформатора с возможностью комбинированного пуска по напряжению от стороны низшего напряжения (по дискретному входу). Действие на отдельное реле и на общие реле отключения с разными временами. Имеется возможность блокировки МТЗ НН по содержанию второй гармоники, для отстройки от бросков тока намагничивания при подаче напряжения со стороны НН.
• Защита от перегрузки с действием на сигнализацию.

Функции автоматики и сигнализации микропроцессорного устройства основных защит трехобмоточного трансформатора 35-220 кВ Сириус-Т3:

• Логика устройства резервирования при отказе выключателя стороны ВН (УРОВ ВН). Функция УРОВ выполнена на основе индивидуального принципа, что подразумевает наличие независимой логики УРОВ на каждом присоединении. В случае необходимости, имеется возможность использования в централизованной схеме УРОВ. Возможны следующие варианты работы схемы УРОВ:
• с автоматической проверкой исправности выключателя (с контролем по току и предварительной выработкой команды отключения резервируемого выключателя);
• с дублированным пуском от защит с использованием реле положения «Включено» выключателя (с контролем по току и контролем посылки отключающего импульса на отключение выключателя от защит).
• Для трансформаторов с высшим напряжением 35 кВ предусмотрен вариант упрощенного выполнения схемы УРОВ (без внешнего пуска схемы УРОВ, без дублированного пуска).
• Входы отключения, предназначенные для подключения внешних защит. Реализованы контроль входов по токам сторон ВН, СН или НН, пуск схемы УРОВ от данных сигналов.
• Управление схемой обдува по двум критериям – ток нагрузки и сигналы от датчиков температуры. Алгоритм обеспечивает управление многоступенчатым обдувом.
• Контроль состояния трансформатора по ряду входных дискретных сигналов.
• Выдача сигнала блокировки РПН при повышении тока нагрузки выше допустимого.
• Дополнительные сервисные функции:
• Два набора уставок с возможностью выбора текущего с помощью дискретного входа.
• Аварийный осциллограф аналоговых и дискретных сигналов с возможностью гибкой настройки условий пуска, длины и количества осциллограмм.
• Регистратор событий.
• Оперативный ввод или вывод некоторых функций с помощью кнопок опера-тивного управления на передней панели устройства вместо традиционных накладок.
• Регистрация и отображение большинства электрических параметров системы.
• Входы с программируемой функцией, задаваемой потребителем (ранжируемые входы).
• Программируемые реле с возможностью подключения к одной из выбранных точек функциональной схемы.
• Программируемые светодиоды на лицевой панели с возможностью подключения к одной из выбранных точек функциональной схемы и задания режима работы.
• Возможность работы реле сигнализации «Сигнализация» в непрерывном или импульсном режиме работы.
• Наличие трех независимых интерфейсов связи для встраивания в АСУ ТП и локального доступа к устройству через компьютер.
• Возможность встраивания устройства в систему единого точного времени подстанции или станции.

Эксплуатационные возможности микропроцессорного устройства основных защит трехобмоточного трансформатора 35-220 кВ Сириус-Т3:

• выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
• задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
• ввод и хранение уставок защит и автоматики;
• передачу параметров аварии, ввод и изменение уставок по линии связи;
• непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
• блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
• получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
• гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
• высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях присоединения.

Устройство не срабатывает ложно и не повреждается:

• при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
• при подаче напряжения оперативного постоянного тока обратной полярности;
• при замыкании на землю цепей оперативного тока.

Варианты исполнения микропроцессорного устройства основных защит трехобмоточного трансформатора 35-220 кВ Сириус-Т3:

Устройство Сириус-Т3 доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство Сириус-Т3-tt-nnnB-ss, где

Сириус-Т3 - фирменное название устройства,

tt - токи вторичных обмоток трансформатора:
1/1/1 - ТТ стороны ВН – 1 А, ТТ стороны СН – 1 А, ТТ стороны НН – 1 А;
1/1/5 - ТТ стороны ВН – 1 А, ТТ стороны СН – 1 А, ТТ стороны НН – 5 А;
1/5/5 - ТТ стороны ВН – 1 А, ТТ стороны СН – 5 А, ТТ стороны НН – 5 А;
5/5/5 - ТТ стороны ВН – 5 А, ТТ стороны СН – 5 А, ТТ стороны НН – 5 А.

nnnB - исполнение устройства по напряжению оперативного тока:
220В - напряжения питания 220В переменного (50 Гц), выпрямленного или постоянного тока;
24В - напряжение питания 24 В постоянного тока;
48В - напряжение питания 48 В постоянного тока;
110В - напряжение питания 110 В постоянного тока;
220В DC - напряжение питания 220В постоянного тока с импульсом режекции.

ss - тип интерфейса связи с АСУ:
И1 – один интерфейс USB (ModBus-RTU), два интерфейса RS485 (ModBus-RTU);
И3 – один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), один интерфейс Ethernet с разъемом RJ45 (Modbus-TCP);
И4-TX - один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP);
И4-FX - один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два интерфейса Ethernet с оптическим разъемом (МЭК 61850-8-1, PRP);
И5-TX - один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, HSR, PRP, Modbus TCP);
И5-FX - один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два интерфейса Ethernet с оптическим разъемом (МЭК 61850-8-1, HSR, PRP, Modbus-TCP).
