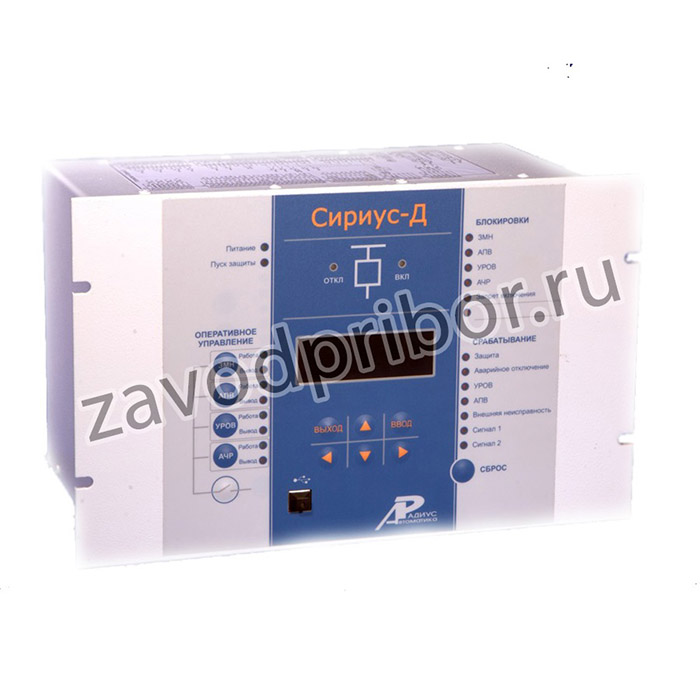

Сириус-Д — микропроцессорное устройство защиты электродвигателя (синхронного или асинхронного мощностью до 4,5 МВт)

Описание микропроцессорного устройства защиты электродвигателя (синхронного или асинхронного мощностью до 4,5 МВт) Сириус-Д:

Устройства Сириус-Д и Сириус-21-Д предназначены для выполнения функций релейной защиты, автоматики, управления и сигнализации синхронных и асинхронных электродвигателей напряжением 3–35 кВ.

Устройства Сириус-Д и Сириус-21-Д отличаются друг от друга порядком нумерации клеммников.

Устройства имеют специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

Функции защиты микропроцессорного устройства защиты электродвигателя (синхронного или асинхронного мощностью до 4,5 МВт) Сириус-Д:

• трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов (любая ступень может быть выполнена направленной, а также может иметь комбинированный пуск по напряжению);
• защита от обрыва фазы питающего фидера (ЗОФ);
• защита от однофазных замыканий на землю (ОЗЗ) по сумме высших гармоник;
• защита от однофазных замыканий на землю по току основной частоты (может быть выполнена направленной);
• защита синхронных двигателей от асинхронного хода в ступени МТЗ-2;
• минимальная токовая защита;
• защита минимального напряжения (ЗМН);
• защита от перегрева электродвигателя;
• защита от затянутого пуска;
• защита от блокировки ротора;
• защита обратной мощности;
• выдача сигнала пуска МТЗ для организации логической защиты шин.

Функции автоматики микропроцессорного устройства защиты электродвигателя (синхронного или асинхронного мощностью до 4,5 МВт) Сириус-Д:

• операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;
• возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю;
• формирование сигнала УРОВ при отказах своего выключателя;
• АПВ после срабатывания ЗМН;
• запрет включения выключателя при превышении допустимого числа запусков или при перегреве;
• исполнение команд АЧР от внешнего источника (с возможностью ЧАПВ).

Дополнительные сервисные функции микропроцессорного устройства защиты электродвигателя (синхронного или асинхронного мощностью до 4,5 МВт) Сириус-Д:

• определение вида повреждения при срабатывании МТЗ;
• фиксация токов и напряжений в момент аварии;
• измерение времени срабатывания защиты и отключения выключателя;
• встроенные часы-календарь;
• возможность встраивания устройства в систему единого точного времени станции или подстанции;
• измерение текущих фазных токов, напряжений, мощности;
• дополнительные реле и светодиоды с функцией, заданной пользователем;
• цифровой осциллограф;
• регистратор событий.

Общие функции платформы Сириус-2:

• выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
• задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик);
• ввод и хранение уставок защит и автоматики;
• контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
• определение места повреждения линии (для воздушных линий);
• передачу параметров аварии, ввод и изменение уставок по линии связи;
• непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
• блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
• получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
• гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
• высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой.

Устройство не срабатывает ложно и не повреждается:

• при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
• при подаче напряжения оперативного постоянного тока обратной полярности;
• при замыкании на землю цепей оперативного тока.

Исполнения микропроцессорного устройства защиты электродвигателя (синхронного или асинхронного мощностью до 4,5 МВт) Сириус-Д:

Устройства Сириус-Д и Сириус-21-Д доступны для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство Сириус-(21)-Д-tA-nnnB-ss, где

Сириус-Д или Сириус-21-Д - фирменное название устройства: «Д» отличатеся от «21-Д» порядком нумерации клеммников;

tA – исполнение устройства по номинальному току вторичной обмотки ТТ:
1А – для номинального тока 1 А;
5А – для номинального тока 5 А;

nnnB – исполнение устройства по напряжению оперативного тока:
24В – для напряжения питания 24 В постоянного тока;
48В – для напряжения питания 48 В постоянного тока;
110В – для напряжения питания 110 В постоянного тока;
220В – для напряжения питания 220 В постоянного или переменного тока;
220В DC - напряжение питания 220В только постоянного тока в соответствии с требованиями СТО 56947007-29.120.40.102-2011;

ss – тип интерфейса связи с АСУ:
И1 – один USB (ModBus-RTU); два RS-485 (ModBus-RTU).
И3 – один USB (ModBus-RTU); два RS-485 (ModBus-RTU); один Ethernet с разъемом RJ45 (ModBus-TCP).
И4-FX - один USB (ModBus-RTU); один RS-485 (ModBus-RTU); два Ethernet с оптическим разъемом (МЭК 61850-8-1, PRP).
И4-TX - один USB (ModBus-RTU); один RS-485 (ModBus-RTU); два Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP). И5-FX - один USB (ModBus-RTU); один RS-485 (ModBus-RTU); два Ethernet с оптическим разъемом (МЭК 61850-8-1, HSR, PRP, ModBus-TCP).
И5-TX - один USB (ModBus-RTU); один RS-485 (ModBus-RTU); два Ethernet с разъемом RJ45 (МЭК 61850-8-1, HSR, PRP, ModBus-TCP).

Пример записи обозначения устройства Сириус-Д с напряжением оперативного питания 220 В, номинальным током ТТ 5 А и дополнительным интерфейсом RS485 при заказе: устройство Сириус-Д-5A-220В-И1.
