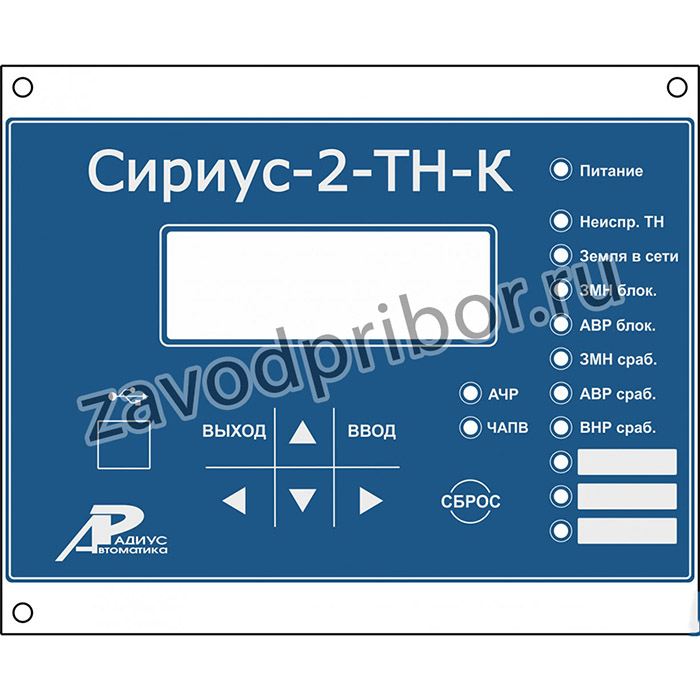

Назначение реле напряжения Сириус-2-ТН-К:
Реле «Сириус-2-ТН-К» предназначено для контроля трансформаторов напряжения, а также для выполнения функций релейной защиты и автоматики подстанций.
Интеллектуальное реле напряжения «Сириус-2-ТН-К» может применяться при построении высокотехнологичных систем РЗА повышенной экономической эффективности.
Функции реле напряжения Сириус-2-ТН-К:
Функции защиты
- трехступенчатая защита минимального напряжения (ЗМН) с контролем трех линейных напряжений;
- защита от повышения напряжения (ЗПН) с контролем трех линейных напряжений с возможностью обратного включения после понижения напряжения;
- защита от однофазных замыканий на землю (ОЗЗ) по напряжению нуле-вой последовательности;
- защита от повышения частоты;
- выдача сигнала разрешения для комбинированного пуска МТЗ других присоединений.
Функции автоматики, выполняемые устройством:
- контроль трансформатора напряжения;
- трехступенчатая автоматическая частотная разгрузка (АЧР);
- частотное автоматическое повторное включение (ЧАПВ);
- формирование сигнала пуска АВР;
- формирование сигналов восстановления схемы нормального режима поcле АВР (ВНР).
Дополнительные сервисные функции:
- фиксация напряжения и частоты в момент аварии;
- измерение времени срабатывания защиты;
- встроенные часы-календарь;
- возможность встраивания устройства в систему единого точного времени
- станции или подстанции;
- измерение текущих линейных напряжений;
- измерение текущей частоты подводимого напряжения;
- дополнительные реле и светодиод с функцией, задаваемой пользователем;
- цифровой осциллограф;
- регистратор событий.
Эксплуатационные возможности:
- выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
- задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
- ввод и хранение уставок защит и автоматики;
- контроль положения выключателей при выполнении функций АВР и ВНР;
- передачу параметров аварий, ввод и изменение уставок по линии связи;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- получение дискретных сигналов состояния и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
- гальваническую развязку всех входов и выходов (включая питание) для обеспечения высокой помехозащищенности;
- высокое сопротивление и электрическую прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях подстанций.
Сириус-2-ТН-К не срабатывает ложно и не повреждается:
- при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
- при подаче напряжения оперативного постоянного тока обратной полярности;
- при замыкании на землю цепей оперативного тока.
Применение «Реле напряжения Сириус-2-ТН-К» позволяет с одной стороны - обеспечить до одной трети улучшение бюджета по отношению к решениям на традиционных микропроцессорных устройствах РЗА, с другой стороны - построить современную полнофункциональную систему РЗА для подстанций, не уступающую по надежности традиционным решениям.
На приведенной ниже схеме показан пример построения системы РЗА повышенной экономической эффективности для РП с совместным применением «Реле тока Сириус-2-Л-К» и «Реле напряжения Сириус-2-ТН-К» производства ЗАО «РАДИУС Автоматика».
Распределение функций РЗА:
- «Реле тока Сириус-2-Л-К»: ТО, МТЗ, АУВ, АПВ, ЗДЗ, ЗОЗЗ, ЛЗШ
- «Реле напряжения Сириус-2-ТН-К»: ЗМН, ОЗЗ, АЧР, АВР, ВНР, ЧАПВ, контроль ТН
Рекомендуемая схема построения РЗА для РП с применением Сириус-2-Л-К и Сириус-2-ТН-К
Исполнения реле тока Сириус-2-ТН-К:
Реле тока «Сириус-2-ТН-К» доступны для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:
Реле тока «Сириус-2-Л-К-nnnB-ss», где
«Сириус-2-ТН-К» - фирменное название реле;
nnnB – исполнение устройства по напряжению оперативного тока:
24В – для напряжения питания 24 В постоянного тока;
48В – для напряжения питания 48 В постоянного тока;
110В – для напряжения питания 110 В постоянного тока;
220В – для напряжения питания 220 В постоянного или переменного тока.
ss – тип интерфейса связи с АСУ:
И1 – один интерфейс USB (ModBus-RTU), два интерфейса RS485 (ModBus-RTU);
И3 – один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), один интерфейс Ethernet с разъемом RJ45 (Modbus TCP).
Пример записи реле «Сириус-2-ТН-К» с напряжением оперативного питания 220 В, с интерфейсами USB и RS485 при заказе: «Реле тока Сириус-2-ТН-К-220В-И1».
