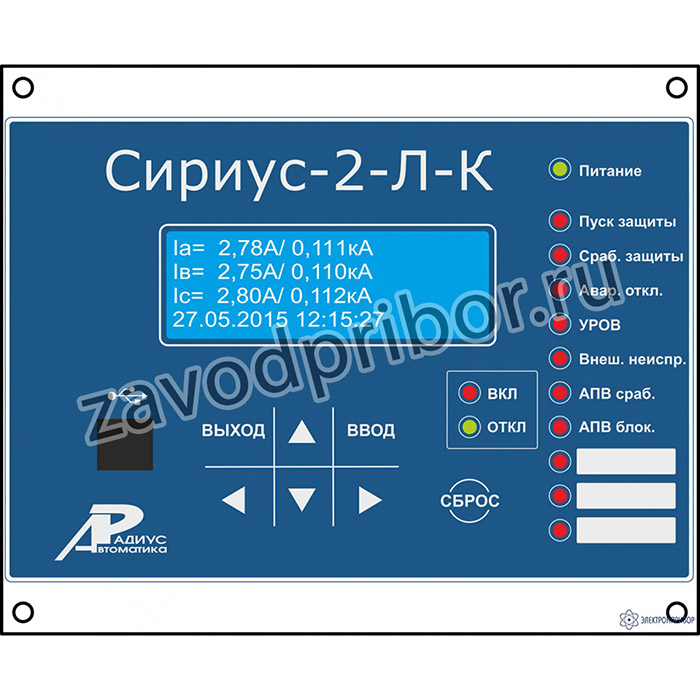

Сириус-2-Л-К — реле тока

Назначение реле тока Сириус-2-Л-К:

Реле тока «Сириус-2-Л-К» предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 3–35 кВ. Реле предназначено для защиты воздушных и кабельных линий, вводов, секционных выключателей, а также трансформаторов, преобразовательных агрегатов и т.д.

Интеллектуальное реле тока «Сириус-2-Л-К» может применяться при построении высокотехнологичных систем РЗА повышенной экономической эффективности.

Функции Реле тока Сириус-2-Л-К:

Функции защиты

• трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов;
• автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя; блокировка ступеней МТЗ при броске тока намагничивания;
• защита от обрыва фазы питающего фидера (ЗОФ);
• защита от однофазных замыканий на землю (ОЗЗ) по сумме высших гармоник;
• защита от однофазных замыканий на землю по току и напряжению основной частоты;
• логическая защита шин (ЛЗШ): прием и формирование блокирующего сигнала.

Функции автоматики

• операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;
• возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю;
• формирование сигнала УРОВ при отказах своего выключателя;
• одно- или двукратное АПВ;
• исполнение внешних сигналов АЧР и ЧАПВ;
• исполнение внешних сигналов АВР и ВНР.

Сервисные функции

• определение места повреждения при срабатывании МТЗ;
• фиксация токов в момент аварии;
• дополнительная ступень МТЗ-4 для реализации «адресного» отключения или сигнализации длительных перегрузок;
• измерение времени срабатывания защиты и отключения выключателя;
• встроенные часы-календарь;
• возможность встраивания устройства в систему единого точного времени станции или подстанции;
• измерение текущих фазных токов;
• дополнительные реле и светодиоды с функцией, заданной пользователем;
• цифровой осциллограф;
• регистратор событий.

Эксплуатационные возможности

• выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
• задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
• ввод и хранение уставок защит и автоматики;
• контроль и индикация положения выключателя, а также контроль исправности его цепей управления;
• определение места повреждения линии (для воздушных линий);
• передача параметров аварии, ввод и изменение уставок по линии связи;
• непрерывный оперативный контроль работоспособности (самодиагностика) в течение всего времени работы;
• блокировка всех выходов при неисправности устройства для исключения ложных срабатываний;
• получение дискретных сигналов управления и блокировок, выдача команд управления, аварийной и предупредительной сигнализации;
• гальваническая развязка всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
• высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости Сириус-2-Л-К к перенапряжениям, возникающим во вторичных цепях КРУ.

Сириус-2-Л-К не срабатывает ложно и не повреждается:

• при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
• при подаче напряжения оперативного постоянного тока обратной полярности;
• при замыкании на землю цепей оперативного тока.

Повышение экономической эффективности с реле тока Сириус-2-Л-К:

Применение «Реле тока Сириус-2-Л-К» позволяет с одной стороны - обеспечить до одной трети улучшение бюджета по отношению к решениям на традиционных микропроцессорных устройствах РЗА, с другой стороны - построить современную полнофункциональную систему РЗА для подстанций, не уступающую по надежности традиционным решениям.

На приведенной ниже схеме показан пример построения системы РЗА повышенной экономической эффективности для РП с совместным применением «Реле тока Сириус-2-Л-К» и «Реле напряжения Сириус-2-ТН-К» производства ЗАО «РАДИУС Автоматика».

Распределение функций РЗА:

• «Реле тока Сириус-2-Л-К»: ТО, МТЗ, АУВ, АПВ, ЗДЗ, ЗОЗЗ, ЛЗШ
• «Реле напряжения Сириус-2-ТН-К»: ЗМН, ОЗЗ, АЧР, АВР, ВНР, ЧАПВ, контроль ТН

Рекомендуемая схема построения РЗА для РП с применением Сириус-2-Л-К и Сириус-2-ТН-К

Исполнения реле тока Сириус-2-Л-К:

Реле тока «Сириус-2-Л-К» доступны для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Реле тока «Сириус-2-Л-К-tA-nnnB-ss», где

«Сириус-2-Л-К» - фирменное название реле;

tA – исполнение устройства по номинальному току вторичной обмотки ТТ:
1А – для номинального тока 1 А;
5А – для номинального тока 5 А;

nnnB – исполнение устройства по напряжению оперативного тока:
24В – для напряжения питания 24 В постоянного тока;
48В – для напряжения питания 48 В постоянного тока;
110В – для напряжения питания 110 В постоянного тока;
220В – для напряжения питания 220 В постоянного или переменного тока.

ss – тип интерфейса связи с АСУ:
И1 – один интерфейс USB (ModBus-RTU), два интерфейса RS485 (ModBus-RTU);
И3 – один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), один интерфейс Ethernet с разъемом RJ45 (Modbus TCP).

Пример записи реле «Сириус-2-Л-К» с напряжением оперативного питания 220 В, номинальным током ТТ 5 А, с интерфейсами USB и RS485 при заказе: «Реле тока Сириус-2-Л-К-5A-220В-И1».
