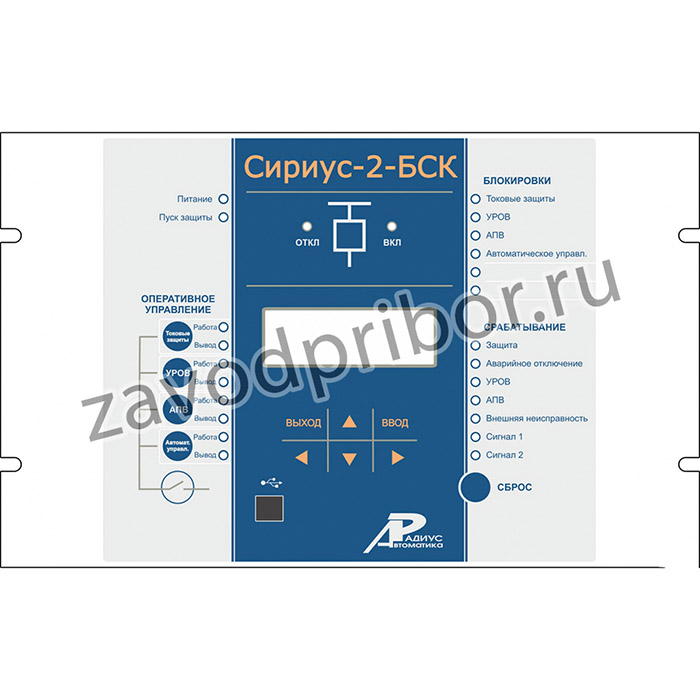

Описание микропроцессорного устройства защиты батареи статических конденсаторов Сириус-2-БСК:
Устройство предназначено для выполнения функций релейной защиты, автоматики, управ- ления и сигнализации батареи статических конденсаторов напряжением 3–220 кВ.
Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».
Особенности микропроцессорного устройства защиты батареи статических конденсаторов Сириус-2-БСК:
Функции защиты, выполняемые устройством:
- Трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов (любая ступень может иметь комбинированный пуск по напряжению);
- Автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя;
- Трехступенчатая токовая защита нулевой последовательности (ТЗНП);
- Защита от обрыва фазы питающего фидера (ЗОФ);
- Защита от однофазных замыканий на землю (ОЗЗ) по сумме высших гармоник;
- Защита от однофазных замыканий на землю по току основной частоты (может быть выполнена направленной);
- Двухступенчатая защита от повышения напряжения (ЗПН);
- Защита минимального напряжения (ЗМН);
- Двухступенчатая защита от перегрузки токами высших гармоник;
- Защита от несимметрии токов в фазах конденсаторной батареи;
- Выдача сигнала пуска МТЗ для организации логической защиты шин.
Функции автоматики, выполняемые устройством:
- Автоматика управления выключателем (АУВ), включающая в себя защиту от многократных включений, защиту от непереключения фаз (ЗНФ), защиту от неполнофазного режима работы (ЗНФР), защиту электромагнитов управления от длительного протекания тока и кон- троль исправности цепей этих электромагнитов;
- Формирование сигнала УРОВ при отказе своего выключателя;
- Автоматическое повторное включение (АПВ) после отключения выключателя от ЗПН после возврата напряжения в норму;
- Автоматическое управление включением и отключением батареи в зависимости от значения реактивной мощности с помощью внешнего контактного варметра;
- Возможность подключения внешних защит, например, защиты от небаланса, дуговой, или от однофазных замыканий на землю.
Дополнительные сервисные функции микропроцессорного устройства защиты батареи статических конденсаторов Сириус-2-БСК:
- Определение вида повреждения при срабатывании МТЗ и ТЗНП;
- Фиксация токов и напряжений в момент аварии;
- Измерение времени срабатывания защиты и отключения выключателя;
- Встроенные часы-календарь;
- Возможность встраивания устройства в систему единого точного времени станции или подстанции;
- Измерение текущих фазных токов, напряжений, мощности;
- Дополнительные реле и светодиоды с функцией, заданной пользователем;
- Цифровой осциллограф;
- Регистратор событий.
Эксплуатационные возможности микропроцессорного устройства защиты батареи статических конденсаторов Сириус-2-БСК:
- Выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
- Задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
- Ввод и хранение уставок защит и автоматики;
- Контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
- Определение места повреждения линии (для воздушных линий);
- Передачу параметров аварии, ввод и изменение уставок по линии связи;
- Непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- Блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- Получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
- Гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- Высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой.
Устройство не срабатывает ложно и не повреждается:
- При снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
- При подаче напряжения оперативного постоянного тока обратной полярности;
- При замыкании на землю цепей оперативного тока.
Исполнения микропроцессорного устройства защиты батареи статических конденсаторов Сириус-2-БСК:
Устройство Сириус-2-БСК_ доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:
Устройство Сириус-2-БСК_-tA-nnnB-ss, где
Сириус-2-БСК - фирменное название устройства;
tA – исполнение устройства по номинальному току вторичной обмотки ТТ:
1А – для номинального тока 1 А;
5А – для номинального тока 5 А;
nnnB – исполнение устройства по напряжению оперативного тока:
24В – для напряжения питания 24 В постоянного тока;
48В – для напряжения питания 48 В постоянного тока;
110В – для напряжения питания 110 В постоянного тока;
220В – для напряжения питания 220 В постоянного или переменного тока;
220В DC - напряжение питания 220В только постоянного тока в соответствии с требованиями СТО 56947007-29.120.40.102-2011.
ss – тип интерфейса связи с АСУ:
И1 – один интерфейс USB (ModBus-RTU), два интерфейса RS485 (ModBus-RTU);
И3 – один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), один интерфейс Ethernet с разъемом RJ45 (Modbus TCP);
И4-TX - один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP);
И4-FX - один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два оптических интерфейса Ethernet (МЭК 61850-8-1, PRP);
И5-TX - один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, HSR, PRP, Modbus TCP);
И5-FX - один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два оптических интерфейса Ethernet (МЭК 61850-8-1, HSR, PRP, Modbus TCP).
Пример записи обозначения устройства Сириус-2-БСК с напряжением оперативного питания 220 В, номинальным током ТТ 5 А и дополнительным интерфейсом RS485 при заказе: «Устройство Сириус-2-БСК-5A-220В-И1».
