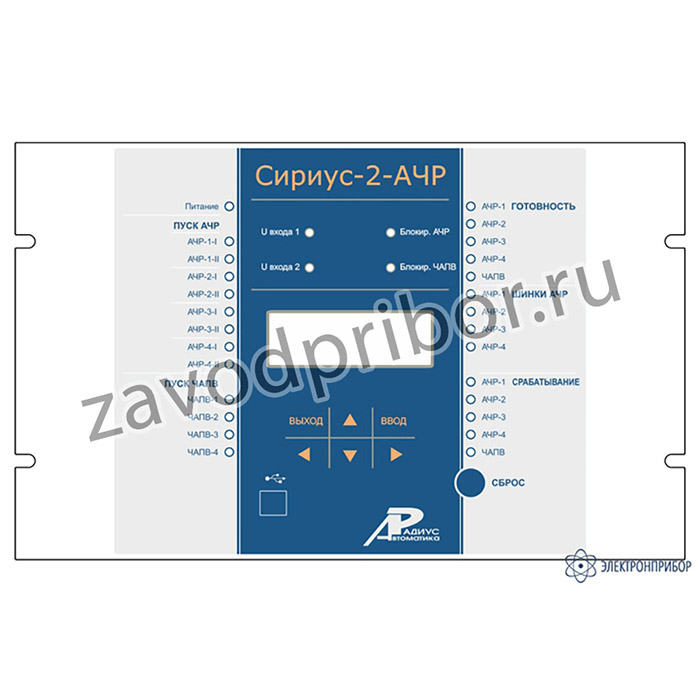

Описание устройства автоматической частотной разгрузки Сириус-2-АЧР:
Устройство автоматической частотной разгрузки Сириус-2-АЧР предназначено для использования на электростанциях и подстанциях энергосистем с целью ликвидации дефицита активной мощности путем автоматического отключения потребителей при снижении частоты (АЧР) с последующим автоматическим повторным включением отключенных потребителей при восстановлении частоты (ЧАПВ).
Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».
Особенности устройства автоматической частотной разгрузки Сириус-2-АЧР:
Функции устройства автоматической частотной разгрузки Сириус-2-АЧР:
- автоматическая частотная разгрузка до 4 групп присоединений;
- автоматическое обратное повторное включение отключенных присоединений;
- возможность блокирования ступеней категории АЧР-I по скорости падения частоты и напряжения;
- возможность блокирования ступеней АЧР от органа направления мощности;
- возможность ускорения ступеней категории АЧР-II по скорости падения частоты;
- обеспечение необходимых блокировок, запрещающих срабатывание АЧР.
Дополнительные сервисные функции устройства автоматической частотной разгрузки Сириус-2-АЧР:
- встроенные часы-календарь;
- измерение текущих значений напряжений и частоты;
- два (три, в зависимости от вида исполнения) независимых интерфейса линии связи;
Устройство обеспечивает:
- автоматическое отключение определенных под частотную разгрузку присоединений;
- автоматическое повторное включение отключенных присоединений при повышении частоты;
- одновременный контроль двух секций;
- оперативный ввод блокировок в любые очереди АЧР и ЧАПВ;
- сигнализацию при пропадании напряжения с любого из каналов;
- блокировку работы внешними релейными сигналами.
Эксплуатационные возможности устройства автоматической частотной разгрузки Сириус-2-АЧР:
- выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
- задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и прочее);
- ввод и хранение уставок защит и автоматики;
- контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
- определение места повреждения линии (для воздушных линий);
- передачу параметров аварии, ввод и изменение уставок по линии связи;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
- гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой.
Устройство не срабатывает ложно и не повреждается:
- при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
- при подаче напряжения оперативного постоянного тока обратной полярности;
- при замыкании на землю цепей оперативного тока.
Исполнения устройства автоматической частотной разгрузки Сириус-2-АЧР:
Устройство Сириус-2-АЧР доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:
Устройство Сириус-2-АЧР-tA-nnnB-ss, где
Сириус-2-АЧР - фирменное название устройства;
tA – исполнение устройства по номинальному току вторичной обмотки ТТ:
5А – для номинального тока 5 А;
nnnB – исполнение устройства по напряжению питания:
24В – напряжения питания 24 В постоянного тока;
48В – напряжения питания 48 В постоянного тока;
110В – напряжения питания 110 В постоянного тока;
220В – напряжения питания 220В переменного (50 Гц), выпрямленного или постоянного тока;
220В DC - напряжение питания 220В постоянного тока с импульсом режекции;
ss – тип интерфейса связи с АСУ:
И1 – один интерфейс USB (ModBus-RTU), два интерфейса RS485 (ModBus-RTU);
И3 – один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), один интерфейс Ethernet с разъемом RJ45 (Modbus TCP);
И4-TX - один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP);
И4-FX - один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два оптических интерфейса Ethernet (МЭК 61850-8-1, PRP);
И5-TX - один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, HSR, PRP, Modbus TCP);
И5-FX - один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два оптических интерфейса Ethernet (МЭК 61850-8-1, HSR, PRP, Modbus TCP).
Пример записи обозначения устройства Сириус-2-АЧР с напряжением оперативного питания 220 В, номинальным током ТТ 5 А, одним интерфейсом USB (ModBus-RTU) и двумя интерфейсами RS485 (ModBus-RTU) при заказе: Устройство Сириус-2-АЧР-5A-220В-И1.
