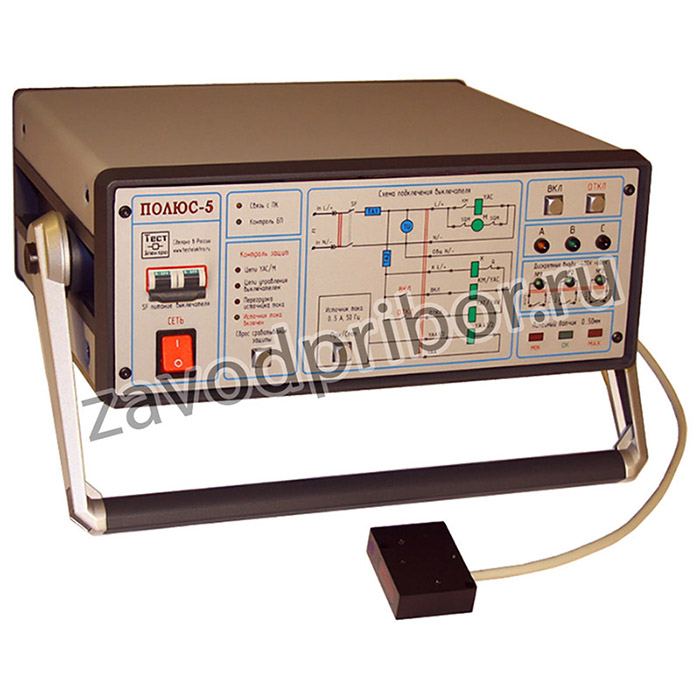

Назначение прибора для испытания высоковольтных выключателей Полюс-5:
Приборы серии Полюс-5 предназначены для проверки характеристик работы механизма высоковольтных масляных, элегазовых и вакуумных выключателей 6 (10), 35, 110, 220 кВ при проведении исследовательских, приёмо-сдаточных, квалификационных, типовых и периодических испытаний, а также для проведения технического обслуживания, испытаний и измерений устройств релейной защиты, автоматики и телемеханики.
Прибор позволяет производить управление высоковольтными выключателями и выполняет следующие функции:
- Измерение временных характеристик и состояния главных контактов фаз А, В, С;
- Измерение временных характеристик и состояния вспомогательных контактов (под напряжением);
- Измерение скорости и хода главных контактов выключателей линейным лазерным датчиком при выполнении операций включения и отключения;
- Измерение переменного/постоянного напряжения цепей управления на высоковольтном выключателе;
- Измерение переменного/постоянного тока цепей управления;
- Организация проведения циклов с заданными параметрами интервалов с автоматическим контролем всех параметров;
- Контроль заданных предельных параметров при выполнении операций включения и отключения;
- Регистрация и предотвращение аварийных ситуаций и режимов для быстрого поиска неисправности в выключателе;
- Индикаторы границ пределов измерения хода линейным лазерным датчиком;
- Удобная система управления выключателем с передней панели прибора и интерфейса персонального компьютера;
- Внутренняя система диагностики неисправностей;
- Детальный анализ полученных результатов с помощью программного обеспечения, оформление протокола испытаний и сохранение диаграмм.
Контролируемые параметры:
С помощью программного обеспечения прибор производит проверку характеристик работы механизма выключателя и контролирует электро-механические параметры при проведении операций включения и отключения:
- Cобственное время включения/отключения выключателя (фаза А, B и С);
- Cобственное время замыкания/размыкания контакта дискретного входа №1, №2 и №3;
- Cкорость движения контактов при включении/отключении;
- Время дребезга главных контактов при включении/отключении (фаза А, B и C);
- Время дребезга главных контактов при включении/отключении;
- Минимальное постоянное и переменное напряжение, поданное на высоковольтный выключатель при включении/ отключении;
- Максимальный постоянный и переменный ток электромагнита включения в электромагнитных выключателях;
- Максимальный постоянный и переменный ток электромагнита включения в выключателях с пружинно-моторным приводом;
- Максимальный постоянный и переменный ток электромагнита отключения;
- Постоянный и переменный ток взвода пружины в выключателях с пружинно-моторным приводом;
- Ход изоляционных тяг при включении/отключении;
- Ход контакта при включении/отключении (фаза А, B и С);
- Ход поджатия при включении/отключении (фаза А, B и С);
- Отскок (возврат) при отключении;
- Выбег (перелёт) при отключении;
- Разновременность фаз АВ, ВС и АС.
Особенности приборов серии «Полюс»:
Новые возможности приборов позволяют быстро производить проверку скоростей движения главных контактов с помощью лазерного датчика перемещения без механической связи с траверсой, а также производить точную настройку работы блок-контактов, микровыключателей, силовых полупроводниковых элементов в электрической схеме высоковольтного выключателя, контролируя состояние их контактов (ключей) при поданном напряжении.
Силовая схема организована для управления электромагнитными выключателями с большим током потребления: до 400А. Для проведения проверки характеристик выключателей достаточно подключить вводной силовой кабель к клеммам комплектно распределительного устройства ШП (для электромагнитных) или ШУ (для пружинно-моторных выключателей) и подключить силовой кабель управления к выключателю.
Программное обеспечение «Polus» имеет удобный интерфейс, позволяющий управлять командами и детально регистрировать все процессы в диаграмме, а также выполнять высоковольтным выключателем последовательность коммутационных операций включения и отключения с заданными интервалами. Подключение к компьютеру производится через шину USB.
Приборы имеют современный дизайн. В конструкции используются высококачественные комплектующие: корпус «Sсhroff», разъёмы «Harting» и «Lemo», соединительные кабели «Lappkabel».
Преимущества приборов серии «Полюс»:
- Работа с электромагнитными выключателями с током потребления до 280/400 А (переменный/постоянный);
- Контроль состояния контактов под напряжением, который требуется при настройке КСА в электромагнитных и пружинно-моторных выключателях;
- Проверка электромеханических характеристик с помощью лазерного датчика, который не нужно механически связывать с траверсой выключателя;
- Проверка работы токовых электромагнитов отключения 3 и 5 А;
- Контроль состояния выключателя и напряжения в реальном времени с передней панели прибора или при помощи программного обеспечения;
- Кабели, разъемы и корпус прибора производства Германия (Лаппкабель, Шрофф, Хартинг);
- Информационное табло передней панели позволяет быстро и наглядно производить подключение силовых, сигнальных и измерительных проводов к испытываемому объекту. Все команды управления дублируются независимо от их источника: интерфейса персонального компьютера или передней панели. Индикация аварийных режимов для быстрого поиска неисправностей в высоковольтных выключателях;
- 3 дискретных входа для контроля состояния контактов цепей сигнализации и силовых цепей, находящихся под напряжением до ~ 400 600 В;
- Программный вольтметр входного постоянного и переменного напряжения позволяет постоянно контролировать величину напряжения, поданного на высоковольтный выключатель;
- Никаких механических соединений с траверсой выключателя! Линейные лазерные датчики для измерения перемещения главных контактов высоковольтных выключателей с ходом от 0 до 1000 мм и индикацией рабочей зоны;
- Высокоточный датчик угла положения для измерения перемещения главных контактов высоковольтных выключателей;
- Встроенный источник переменного тока до 5,5 А с шагом регулирования 25мА для проверки работы максимальных расцепителей тока выключателя (токовых электромагнитов отключения) и реле тока в схемах релейных защит;
- Время подключения прибора к выключателю менее 3 минут! Специальный комплект разъемов позволяет подключиться к любому типу высоковольтного выключателя;
- Измерение тока электромагнитных выключателей до 400А. Все внутри прибора, никаких выносных шунтов и клещей;
- Перевод прибора из транспортного положения в рабочее теперь еще быстрее за счет специальных разъемов.
- Удобное и продуманное программное обеспечение.
