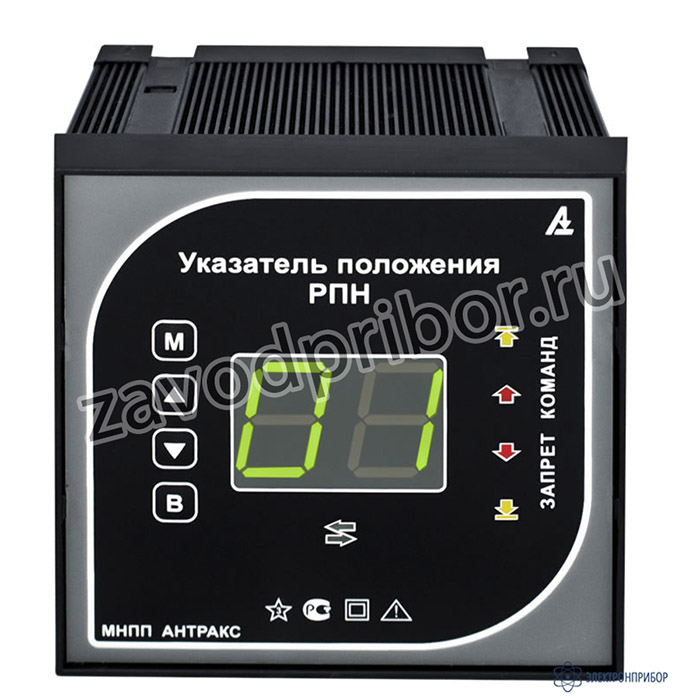

Описание указателя положения привода УП-25:
УП 25 - универсальный указатель для привода РПН с любым типом датчика Многофункциональный указатель УП 25, разработанный с участием ФСК ЕЭС России, включает в себя функции всех видов указателей. Универсальность УП 25 заключается в том, что все входы и выходы выполнены в одном приборе. Это позволяет, не расширяя номенклатуры оборудования, имея единственный вид прибора, решить все задачи, связанные с индикацией на ЩУ и передачей в системы АСУ ТП и другие системы автоматизации ступени трансформатора. УП 25 легко перенастраивается на другой тип датчика. Даже при смене привода нет необходимости замены указателя, а универсальность и наличие нескольких разновидностей выходов позволяет интегрировать прибор в любую систему АСУ ТП.
УП 25 имеет автоматическую фиксацию «мёртвых ступеней» и счётчик переключений(по желанию заказчика).
Совместимые приводы:
- MZ-2, MZ-4, вместо указателя ступеней ЛКМ;
- MR , EM-1, ED-S, ED100-S;
- BUF3, BUE3;
- ПДП-5Л, ПДП-4, ПДП-4У;
- МА-1, МАК-1;
- ПМ-2М
и любые другие приводы с количеством ступеней не более 99.
Дополнительные возможности:
- Клавиатура для настройки и калибровки прибора;
- Изменение яркости свечения индикатора;
- Автоматика предельно допустимых положений привода РПН, позволяющая устанавливать граничные ступени;
- Индикация первой, последней и граничных ступеней положения привода РПН при помощи светодиодов на лицевой панели прибора;
- Возможность компенсации сопротивления соединительных проводов резистивного датчика или задания начального угла сельсин-датчика при включенном трансформаторе, находящемся в фиксированном положении, на одной ступени.
Цифровые интерфейсы базовой комплектации RS-485/RS-232 (корпус Е только RS-485):
- для передачи информации о ступени привода в АСУТП или ТМ;
- для подключения к ПК и настройки прибора с помощью специального программного обеспечения.
Аналоговый выход «Токовая петля» (0-5 мА, 4-20 мА, 0-20 мА) по желанию заказчика:
- для передачи информации о ступени привода в АСУ ТП или ТМ.
Дискретные выходы, на клеммы которых подаются сигналы управления реле:
| «Блокировка: прибавить» | Указывают на достижение граничных ступеней привода |
| «Блокировка: убавить» | |
| «Первая ступень» | Указывают на достижение первой/последней ступени |
| «Последняя ступень» | |
| «Переключение: прибавить» | Указывают на переключение ступени привода РПН |
| «Переключение: убавить» |
Настройка УП 25 может осуществляться с использованием:
- Клавиатуры, расположенной на лицевой панели прибора;
- ПК и специального программного обеспечения.
УП 25 выпускается в корпусах всех типоразмеров.
