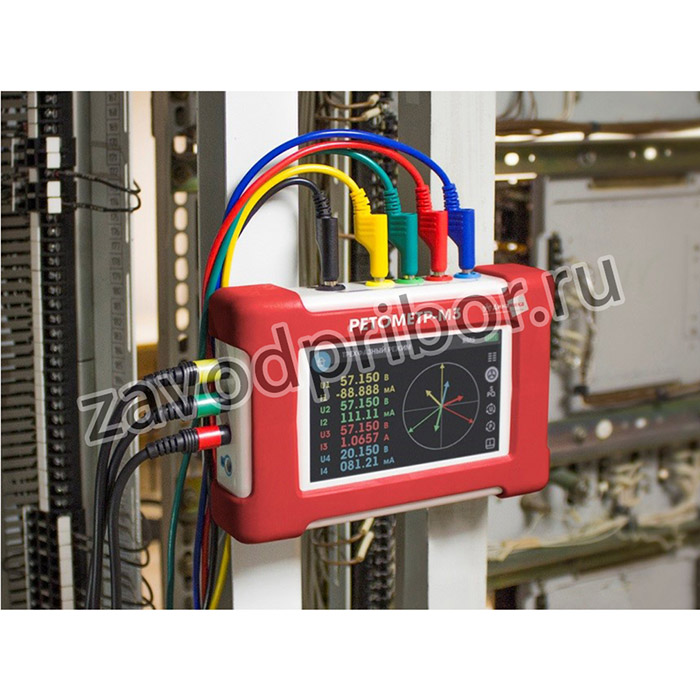

РЕТОМЕТР-М3 — высокоточный вольтамперфазометр

Описание высокоточного вольтамперфазометра РЕТОМЕТР-М3:

РЕТОМЕТР-М3 – новый уникальный по набору функций вольтамперфазометр, который наряду с возможностью измерения параметров трехфазной и однофазной цепей, позволяет измерять также параметры цепи постоянного тока, определять показатели качества электроэнергии, а также осуществлять экспресс-проверку высоковольтных выключателей (ВВ).

Прибор предназначен для персонала служб релейной защиты и автоматики, служб главного энергетика промышленных предприятий, а также широкого круга специалистов, занятых наладкой и эксплуатацией электроустановок.

Новый вольтамперфазометр отличается высокой точностью измерений, а также удобством управления благодаря большому сенсорному дисплею и интуитивно понятному меню.

Область применения высокоточного вольтамперфазометра РЕТОМЕТР-М3:

• Измерение тока и напряжения однофазной системы, с расчетом полной, активной и реактивной мощности, КПД – cos_ и потери – tg_, а также полного, активного и реактивного сопротивления контролируемой цепи;
• Измерение тока и напряжения трехфазной системы, построение трехфазной векторной диаграммы, измерение полной, активной и реактивной мощности, cos_, в каждой фазе, а также трехфазной активной мощности и общего коэффициента мощности;
• Измерение прямой, обратной и нулевой составляющих трехфазного тока и напряжения, их полной, активной и реактивной мощности, а также коэффициентов несимметрии;
• Сравнение двух сигналов напряжения или тока с вычислением угла между ними или их отношения;
• Контроль чередования фаз;
• Расчет коэффициента трансформации ТТ и ТН (с использованием внешнего источника);
• Одновременное измерение в двух гальванически развязанных цепях напряжения;
• Измерение показателей качества электроэнергии по классу А ГОСТ 30804.4.30-2013;
• Осциллографирование сигналов тока и напряжения;
• Оценка гармонического состава измеряемого сигнала;
• Экспресс-проверка высоковольтных выключателей с вычислением основных времен работы.

Особенности высокоточного вольтамперфазометра РЕТОМЕТР-М3:

• Большой 5-дюймовый цветной сенсорный дисплей обеспечивает удобное управление и наглядное представление измеряемых параметров, как в текстовом, так и в графическом виде;
• 4 канала тока позволяют проводить измерения переменного тока не только в 3-х фазах, но и в нулевом проводе;
• Малогабаритные токовые клещи (тип 1), входящие в комплект поставки, дают возможность измерять ток до 40 А в самых труднодоступных местах, например, в современных панелях и ячейках;
• Возможность измерения параметров цепей постоянного тока до 300 А с помощью специальных клещей (тип 2 – поставляются опционально) с большим диаметром охвата (до 22 мм);
• 4 канала напряжения позволяют проводить измерения не только 3-х фаз и 3Uo, но и двух линейных напряжений;
• Возможность объединения каналов напряжения позволяет увеличить предел измерения до 1200 В для работы в цепях 660 В и выше;
• 8-ми канальный осциллограф позволяет оценить форму тока и напряжения;
• Высокая точность и повышенная помехозащищенность обеспечивают максимально достоверные результаты измерения;
• Высокая чувствительность прибора обеспечивает расчет всех параметров с момента реального измерения тока и напряжения (начиная от 1 мА и 1 мВ);
• Ударопрочный корпус со встроенными магнитами позволяет легко закрепить прибор, как на металлической поверхности, так и на клапане транспортной сумки;
• Встроенный аккумулятор (Li-ion-pol) обеспечивает быструю зарядку и длительную работу прибора.

Экспресс-проверка выключателей:

Дополнительная функция прибора – экспресс-проверка высоковольтных выключателей позволяет за короткий промежуток времени оценить, насколько правильно работает привод выключателей, управляемых постоянным оперативным током, путем осциллографирования тока катушек включения и отключения выключателя. Подобная проверка особенно важна при тестировании ВВ с пружинным приводом.

Функции экспресс-проверки:

• Одновременное осциллографирование постоянного тока катушки отключения и измерение переменного тока во всех трех фазах вторичных цепей с помощью токовых клещей;
• Измерение напряжения оперативного питания в режиме реального времени;
• Отображение на дисплее прибора графиков тока и напряжения оперативного постоянного тока, а также токов во вторичных цепях;
• Автоматический расчет параметров: пиковых значений тока, напряжения до коммутации и во время коммутации, времени замыкания/размыкания основных контактов (рассчитывается по пропаданию тока во вторичных цепях).

По окончании проверок все результаты могут быть сохранены в память прибора, на карту памяти формата Micro SD или переданы на компьютер через Ethernet.
