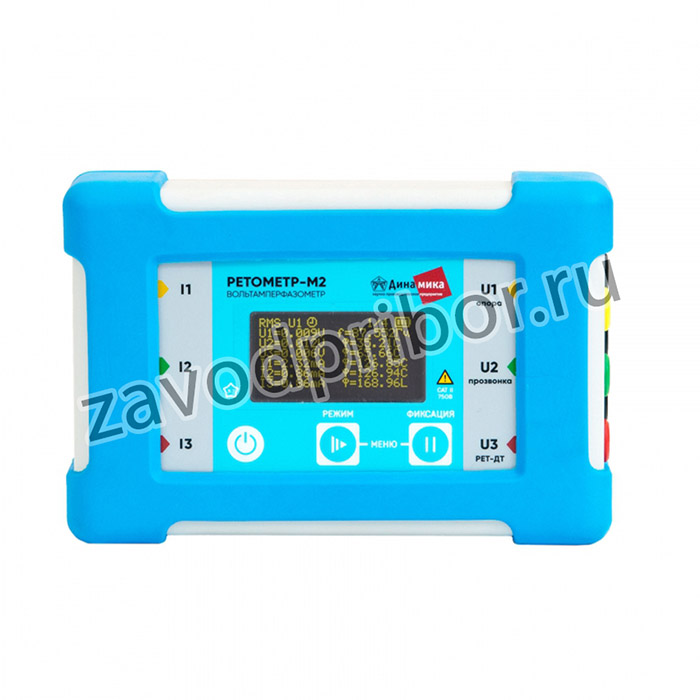

РЕТОМЕТР-М2 — цифровой вольтамперфазометр

Описание цифрового вольтамперфазометра РЕТОМЕТР-М2:

РЕТОМЕТР-М2 – это трехфазный многофункциональный и полностью автоматизированный прибор нового поколения, предназначенный для измерения параметров в трехфазных и однофазных электрических цепях с рабочей частотой 50 Гц.

Прибор является незаменимым помощником для персонала служб релейной защиты и автоматики энергопредприятий, службы главного энергетика, промышленных предприятий и многих других специалистов, занятых эксплуатацией электроустановок.

С сентября 2014 года предлагается обновленный РЕТОМЕТР-М2, в котором появились следующие функции:

• выполнение полного комплекса измерений на основной, третьей, пятой, седьмой и девятой гармониках благодаря подключаемому входному цифровому фильтру на 50, 150, 250, 350, 450 ГЦ;
• сравнение двух сигналов напряжения или тока с вычислением угла между ними и коэффициента трансформации;
• измерение с высокой чувствительностью сигналов в условиях сильных электромагнитных помех, например на ОРУ;
• расчет полной, активной, реактивной мощности и cos(_) в каждой фазе, а также суммарной активной мощности трех фаз и общий коэффициент мощности;
• расчет значений симметричных составляющих трехфазного сигнала: прямой, обратной и нулевой последовательности тока и напряжения, их полной, активной и реактивной мощности, а также коэффициенты несимметрии по обратной и нулевой последовательности;

Назначение цифрового вольтамперфазометра РЕТОМЕТР-М2:

РЕТОМЕТР-М2 позволяет измерять и вычислять следующие параметры:

• Ток и напряжение однофазной системы с расчетом полной, активной и реактивной мощности, к.п.д. – cos_ и потери – tg_, а также, полное, активное и реактивное сопротивление контролируемой цепи;
• Трехфазную векторную диаграмму напряжения и тока, полную, активную и реактивную мощность, cos_, в каждой фазе, а также трехфазную активную мощность и общий коэффициент мощности;
• Прямую, обратную и нулевую составляющие трехфазного тока и напряжения, их полную, активную и реактивную мощность, а также коэффициенты несимметрии;
• Сравнение двух сигналов напряжения или тока с вычислением угла между ними или их отношения;
• Контроль чередования фаз;
• Одновременное измерение в двух гальванически развязанных цепях напряжения постоянного тока;
• Целостность проводов и соединений;
• Полярность обмоток трансформаторов тока и напряжения.

Отличительные особенности цифрового вольтамперфазометра РЕТОМЕТР-М2:

• Высокая чувствительность, расчет всех параметров начинается с момента реального измерения тока и напряжения (от 1 мА и 5 мВ);
• Широкий диапазон измерения напряжения до 750 В, что позволяет работать в сетях 660 В;
• Широкий диапазон измерения переменного тока до 40 А, что в ряде случаев позволяет выполнять измерение первичного тока;
• Малогабаритные токовые клещи, входящие в комплект поставки, позволяют измерять ток в самых труднодоступных местах (например, в современных панелях и ячейках);
• Опционные токовые клещи РЕТ-ДТ расширяют диапазон измерения тока до 30 кА;
• Измерение истинных среднеквадратичных значений тока и напряжения (TRUE RMS);
• Измерение угла сдвига фаз выполняется на основной гармонике, при этом шумы и искажения сигнала не влияют на точность измерений;
• Возможность фиксации на экране измеряемых параметров в режиме «HOLD»;
• Простой способ определения полярности обмоток трансформаторов тока и трансформаторов напряжения;
• Безопасная проверка целостности соединений в режиме «Прозвонка», который не включается при наличии внешнего напряжения;
• Высококонтрастный индикатор, позволяющий выводить большое количество информации;
• Li-ion аккумулятор обеспечивает длительную автономную работу, быстрый заряд и отсутствие эффекта памяти;
• Автоматическое выключение прибора.

Конструкция цифрового вольтамперфазометра РЕТОМЕТР-М2:

Прибор очень удобен и прост в эксплуатации, может длительное время работать в автономном режиме от встроенного аккумулятора, позволяет проводить измерения в лабораторных и полевых условиях в широком температурном диапазоне, а также в условиях слабой освещенности.

Корпус прибора выполнен из ударопрочной пластмассы и поставляется в удобной сумке с ремнем, которая служит также и для хранения аксессуаров. Кроме этого, РЕТОМЕТР-М2 помещен в защитный чехол, в основание которого вшиты две магнитные пластины для крепления прибора на верхнем клапане сумки или на металлической поверхности (шкаф, панель, реечная конструкция панели и т.д.)

Комфортная работа с цифровым вольтамперфазометром РЕТОМЕТР-М2:

Прибор поставляется в транспортной сумке, которая является и рабочей. Внутри сумки размещаются: прибор РЕТОМЕТР-М2, токовые клещи — 3 шт., сетевой адаптер и крокодилы, с внешней стороны сумки предусмотрен карман для хранения щупов.

При выполнении работ РЕТОМЕТР-М2 можно или держать в руках, или разместить на какой-либо поверхности. Однако для удобства предусмотрены еще две дополнительные возможности — для этого РЕТОМЕТР-М2 имеет свой защитный чехол, в основание которого вшиты 2 магнита. Этот чехол, помимо защитных функций, позволяет работать с прибором следующим образом:

• с использованием транспортной сумки; при этом прибор, находящийся в чехле, помещается на верхний клапан сумки, внутри которого вшита металлическая пластина, и это обеспечивает надежную фиксацию прибора;
• прибор извлекается из сумки и, находясь в чехле, просто закрепляется на любой металлической поверхности, например, задней стенки шкафа, панели или любой реечной конструкции.
