Артикул:
ПрофКиП УПУ-10М

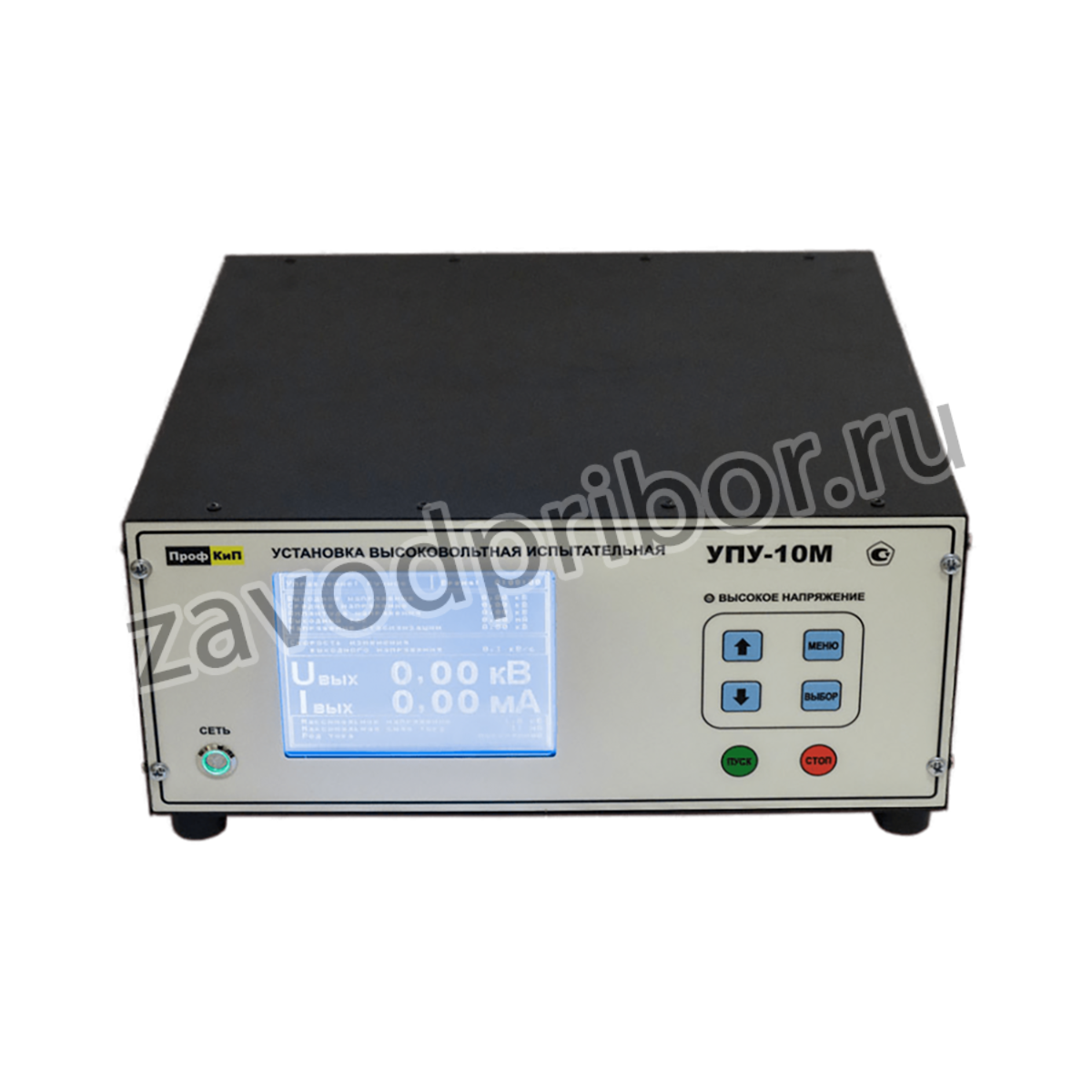

Назначение установки высоковольтной измерительной ПрофКиП УПУ-10М
Установка высоковольтная измерительная ПрофКиП УПУ-10М предназначена для генерирования напряжения постоянного и переменного тока синусоидальной формы частотой 50 Гц, а также измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, изоляции электрооборудования, ограничителей перенапряжений, твердых диэлектриков, средств защиты.
Особенности и преимущества установки высоковольтной измерительной ПрофКиП УПУ-10М
- Высокая точность измерения напряжения и тока
- Встроенное разрядное устройство для снятия заряда с емкостного объекта.
- Автоматическое переключение рода тока переменный /постоянный.
- Автоматический и ручной режим работы, таймер.
- Интеллектуальное ограничение зарядного тока при наборе напряжения для избежания пробоя емкостной нагрузки.
- Большой и четкий графический дисплей, простой интерфейс управления.
- Низкий вес прибора: 18.5 кг.
- LAN порт (опция)
Основные технические характеристики установки высоковольтной измерительной ПрофКиП УПУ-10М
| Диапазон измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц | 0.10 кВ … 10.00 кВ |
| Диапазон измерения напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсаций не превышающей 5% | 0.10 кВ … 10.00 кВ |
| Диапазон измерения среднеквадратических значений силы переменного тока | 0.03 мА … 10.00 мА |
| Диапазон измерения силы постоянного тока | 0.03 мА … 10.00 мА |
| Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц | ±[1.0 + 0.1 ( | Xk /x | - 1)]% где Xk – конечное значение диапазона измерения; Х – измеряемое значение |
| Пределы допускаемой относительной погрешности измерения напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсаций, не превышающей 5% | ±[1.0 + 0.1 ( | Xk /x | - 1)]% где Xk – конечное значение диапазона измерения; Х – измеряемое значение |
| Пределы допускаемой относительной погрешности измерения силы постоянного и переменного тока при незаземленной нагрузке | ±[1.0 + 0.1 ( | Xk /x | - 1)]% где Xk – конечное значение диапазона измерения; Х – измеряемое значение |
| Пределы допускаемой относительной погрешности измерения силы постоянного и переменного тока при заземленной нагрузке | ±[2.0 + 0.1 ( | Xk /x | - 1)]% где Xk – конечное значение диапазона измерения; Х – измеряемое значение |
| Автоматическое ограничение выходного напряжения при превышении предельных значений напряжения | не более 11.0 кВ |
| Пороговое значение силы переменного тока при срабатывании схемы защиты от перегрузки по току | 11 мА |
| Программируемое ограничение выходного напряжения | 1 кВ … 11 кВ |
| Программируемое ограничение силы тока | 1 мА … 11 мА |
| Программируемое время испытания, мин | 0 м … 59 м |
| Программируемое время испытания, час | 0 ч … 24 ч |
| Отключение высокого напряжения по окончании испытания | ручное /автоматическое |
| Максимальное время работы в циклическом режиме, в режиме постоянного тока (10 кВ, 2.5 мА) | 8 ч с последующим отключением на 1 ч |
| Максимальное время работы в циклическом режиме, в режиме переменного тока (10 кВ, 5 мА): | 8 ч с последующим отключением на 1 ч |
| Переключение формы выходного напряжения | автоматическое |
| Снятие заряда с емкостной нагрузки | встроенное |
| Подъём выходного испытательного напряжения | ручной /автоматический |
| Степень защиты блока индикации | IP54 |
| Возможность подключения внешнего контакта блокировки подачи высокого напряжения | |
| Подключение внешней лампы индикации (230 В, 2 А) наличия высокого напряжения | |
| Примечание: пределы допускаемой дополнительной температурной погрешности при измерении характеристики составляют 1 /2 основной погрешности на каждые 10°С измерения температуры окружающей среды |
Условия эксплуатации установки высоковольтной измерительной ПрофКиП УПУ-10М
- Температура окружающего воздуха: -20°С … 40°С
- Относительная влажность воздуха при температуре 25°С: не более 98%
- Атмосферное давление: 84 кПа … 106.7 кПа
Нормативные и технические документы, устанавливающие требования к установке высоковольтной измерительной ПрофКиП УПУ-10М
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
- ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»
- ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний»
- ТУ 422260-002-68134858-2014 «Установки высоковольтные измерительные «ПрофКиП УПУ-10М». Технические условия»
- ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»
Поверка установки высоковольтной измерительной ПрофКиП УПУ-10М
- Поверка осуществляется в соответствии с документом 422260-002-68134858-2014 МП «Установки высоковольтные измерительные «ПрофКиП УПУ-10М». Методика поверки», утвержденным ФГУП «ВНИИМС» в мае 2014 года
- Сведения о методиках (методах) измерений приводятся в паспорте 422260-002-68134858-20014 ПС
Общие данные установки высоковольтной измерительной ПрофКиП УПУ-10М
- Средний срок службы: не менее 5 лет
- Средняя наработка на отказ в нормальных условиях применения: не менее 8 000 ч
- Питание: 220 В ± 22В, 50 Гц ± 10 Гц
- Максимальная потребляемая мощность: 300 ВА
- Габаритные размеры: 360х155х370 мм
- Вес: 18.5 кг
Комплект поставки установки высоковольтной измерительной ПрофКиП УПУ-10М
| Установка высоковольтная измерительная ПрофКиП УПУ-10М ПК.422260.002.01 | 1 шт. |
| Высоковольтный соединительный кабель ПК.422260.001.02 | 1 шт. |
| Кабель сетевой | 1 шт. |
| Вставка плавкая 3.15 А АГО.481.304 ТУ | 2 шт. |
| Паспорт 422260-002-68134858-2014 ПС |
1 шт. |
LAN-порт (дополнительная опция)
